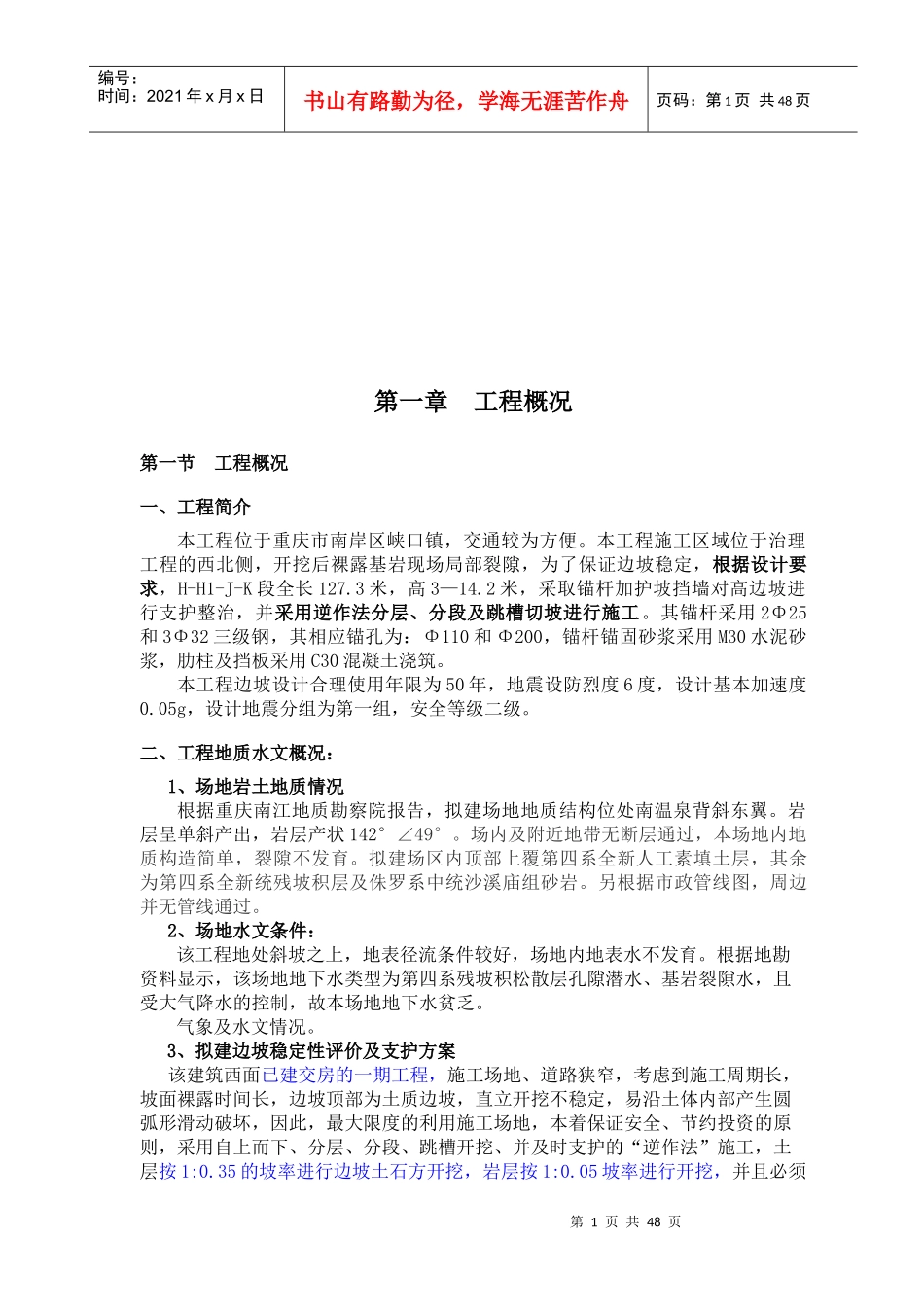

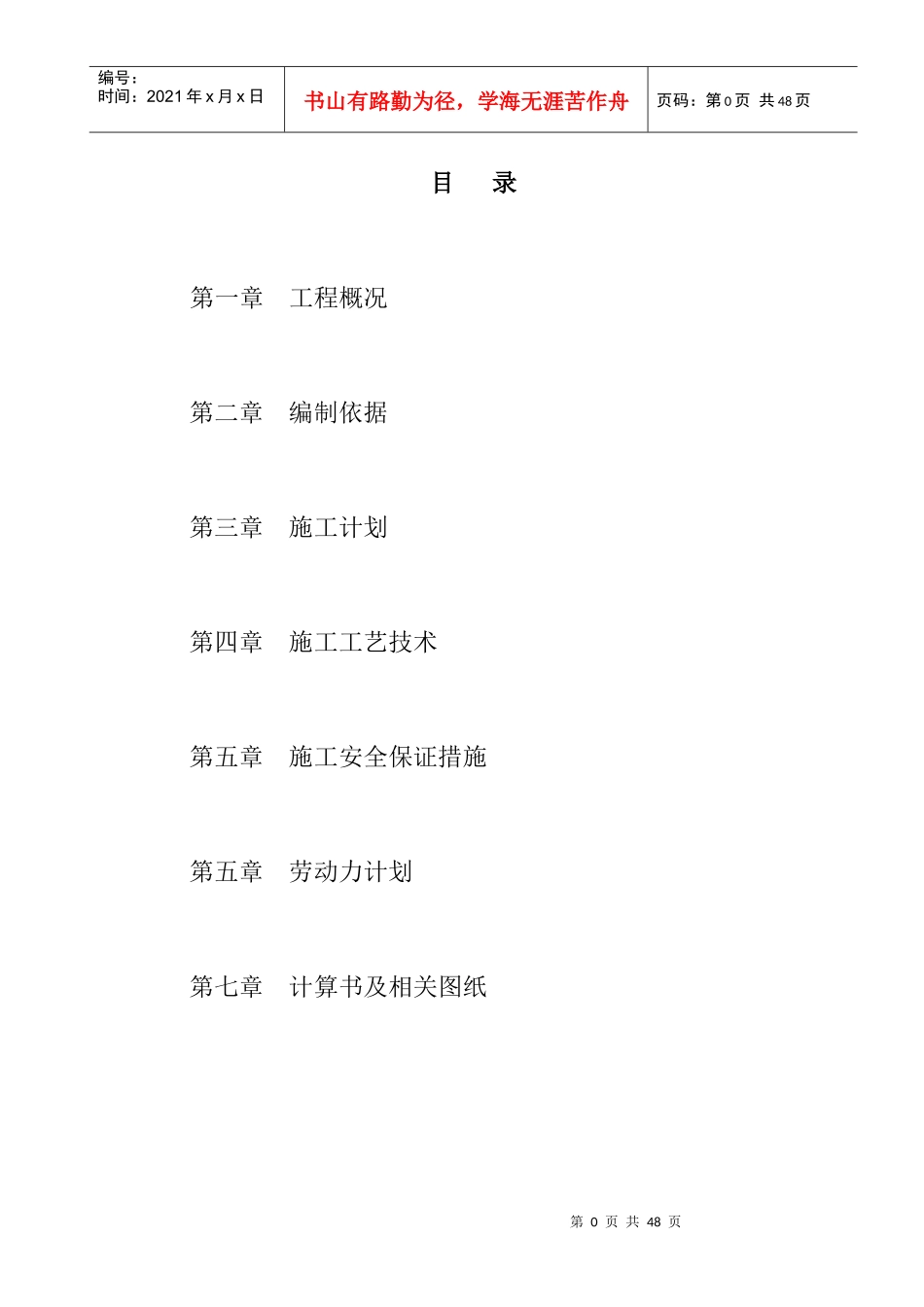

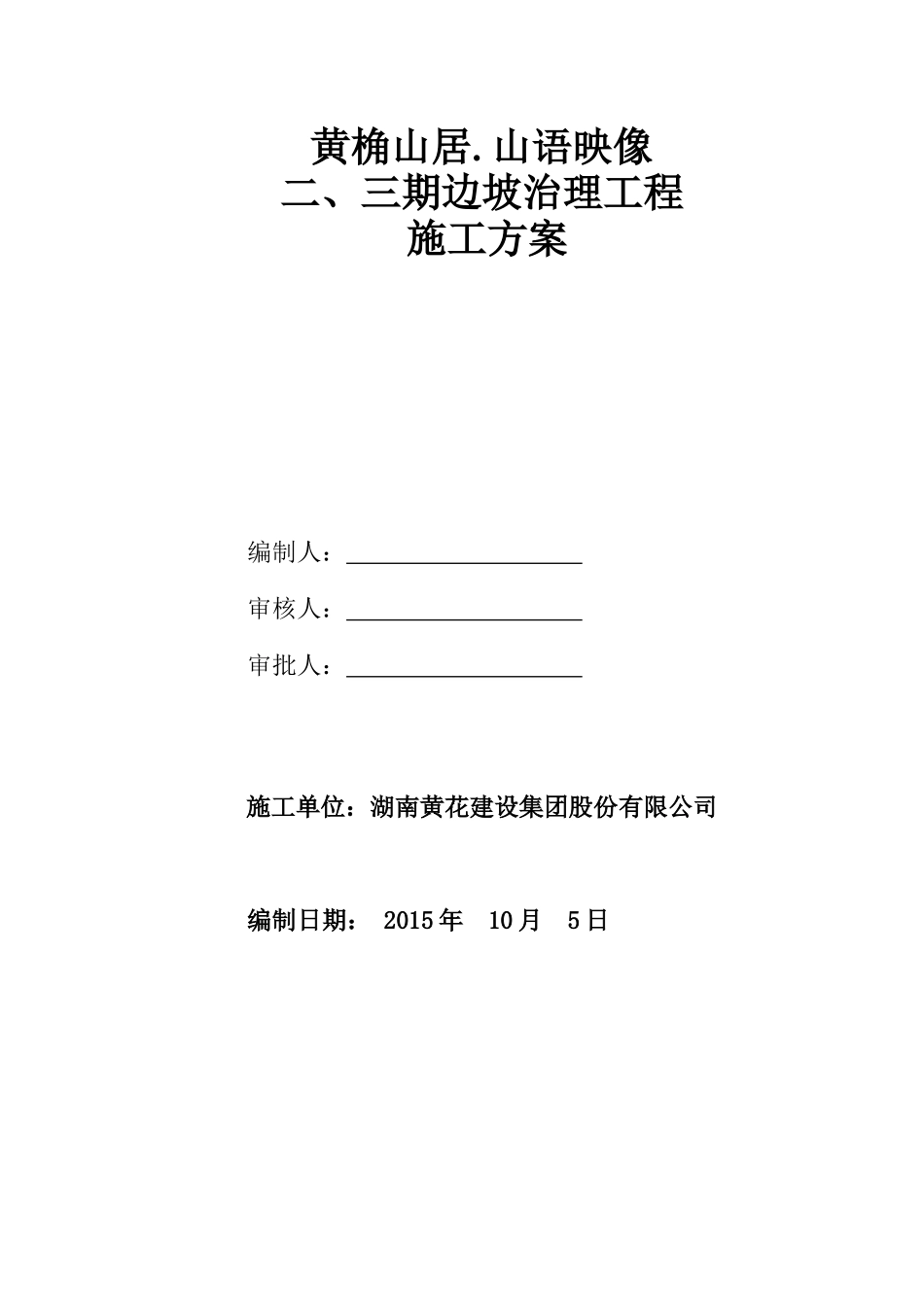

黄桷山居.山语映像二、三期边坡治理工程施工方案编制人：审核人：审批人：施工单位：湖南黄花建设集团股份有限公司编制日期：2015年10月5日第0页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共48页目录第一章工程概况第二章编制依据第三章施工计划第四章施工工艺技术第五章施工安全保证措施第五章劳动力计划第七章计算书及相关图纸第1页共48页第0页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页第一章工程概况第一节工程概况一、工程简介本工程位于重庆市南岸区峡口镇，交通较为方便。本工程施工区域位于治理工程的西北侧，开挖后裸露基岩现场局部裂隙，为了保证边坡稳定，根据设计要求，H-H1-J-K段全长127.3米，高3—14.2米，采取锚杆加护坡挡墙对高边坡进行支护整治，并采用逆作法分层、分段及跳槽切坡进行施工。其锚杆采用2Φ25和3Φ32三级钢，其相应锚孔为：Φ110和Φ200，锚杆锚固砂浆采用M30水泥砂浆，肋柱及挡板采用C30混凝土浇筑。本工程边坡设计合理使用年限为50年，地震设防烈度6度，设计基本加速度0.05g，设计地震分组为第一组，安全等级二级。二、工程地质水文概况：1、场地岩土地质情况根据重庆南江地质勘察院报告，拟建场地地质结构位处南温泉背斜东翼。岩层呈单斜产出，岩层产状142°∠49°。场内及附近地带无断层通过，本场地内地质构造简单，裂隙不发育。拟建场区内顶部上覆第四系全新人工素填土层，其余为第四系全新统残坡积层及侏罗系中统沙溪庙组砂岩。另根据市政管线图，周边并无管线通过。2、场地水文条件：该工程地处斜坡之上，地表径流条件较好，场地内地表水不发育。根据地勘资料显示，该场地地下水类型为第四系残坡积松散层孔隙潜水、基岩裂隙水，且受大气降水的控制，故本场地地下水贫乏。气象及水文情况。3、拟建边坡稳定性评价及支护方案该建筑西面已建交房的一期工程，施工场地、道路狭窄，考虑到施工周期长，坡面裸露时间长，边坡顶部为土质边坡，直立开挖不稳定，易沿土体内部产生圆弧形滑动破坏，因此，最大限度的利用施工场地，本着保证安全、节约投资的原则，采用自上而下、分层、分段、跳槽开挖、并及时支护的“逆作法”施工，土层按1:0.35的坡率进行边坡土石方开挖，岩层按1:0.05坡率进行开挖，并且必须第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页边开挖边支护。边坡岩性主要为第四系全新统残坡积层及侏罗系中统沙溪庙组砂岩组成。根据勘察报告：边坡为切向坡，裂隙倾向与边坡坡向斜交或反向，边坡边坡稳定性基本不受裂隙的影响。该边坡安全等级为：二级。支护方案：坡率法临时开挖放坡。临时开挖坡率允许值：土层采用1:0.35.坡顶设置截水沟，临边搭设钢管防护。三、施工难点及对策3.1、施工难点：3.1.1、工程量大，工期紧。该边坡边线长约100m,总高度度约为14米，业主对工期要求紧，涉及领域多，综合性强，工程质量要求高。由于土石方开挖必须与锚钉施工同时交叉施工作业，必须在锚钉拉力值达到设计强度后才能进行钢筋网片的连接，且必须在砼肋板完成后才能进行下道工序施工。3.1.2、施工场地非常狭小，环境保护要求高。本工程施工场地非常狭小，边坡西面已建交房的一期工程，必须控制噪声扰民、扬尘等这些都给施工组织带来难度。3.2、克服困难的对策3.2.1、因地制宜进行施工：制定目标，合理组织、安排施工，并投入先进的施工机械设施设备和足够的管理力量，根据现场实际情况，因地制宜见缝插针地安排施工作业，尽快改善场施工条件，抓紧时间争取早日完成施工。3.2.2、制定切实可行的交通组织措施，在对附近交通状况实地了解，并向道路交通管理部门请教商议的基础上，制定出切实可行的交通组织措施，保证施工车辆的正常施工。3.2.3在工程施工过程中，采取一系列切实可行的环境保护措施，严格控制环境污染，尽可能减小施工对周围环境的干扰。四、危险源及不利环境因数辨识根据本工程的特点，工地现场可能发生的安全事故有：坍塌、高处坠落、车辆伤害、物体打击、机械伤害、触电等。第二节施工平面布置见附图一一、道...
