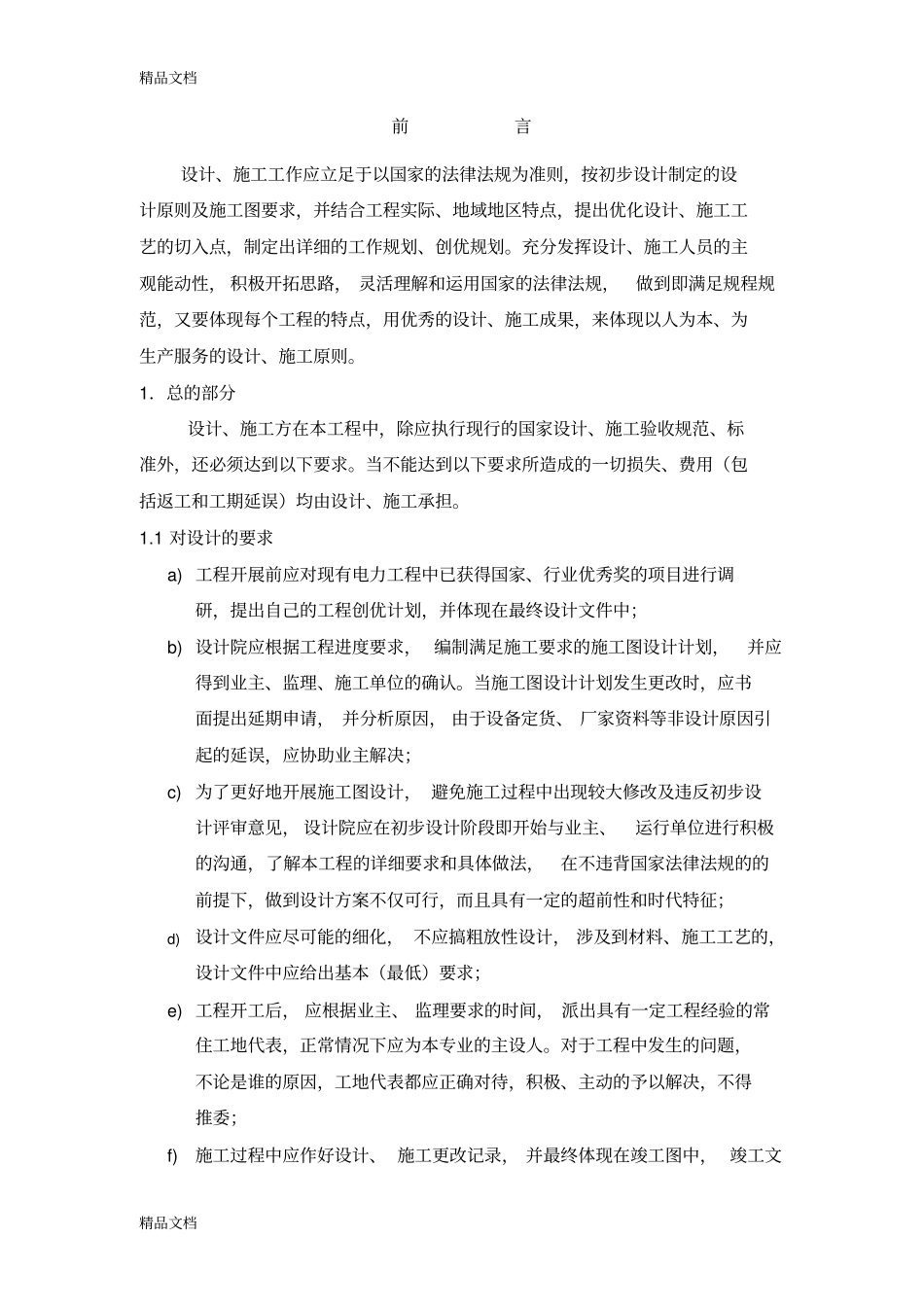

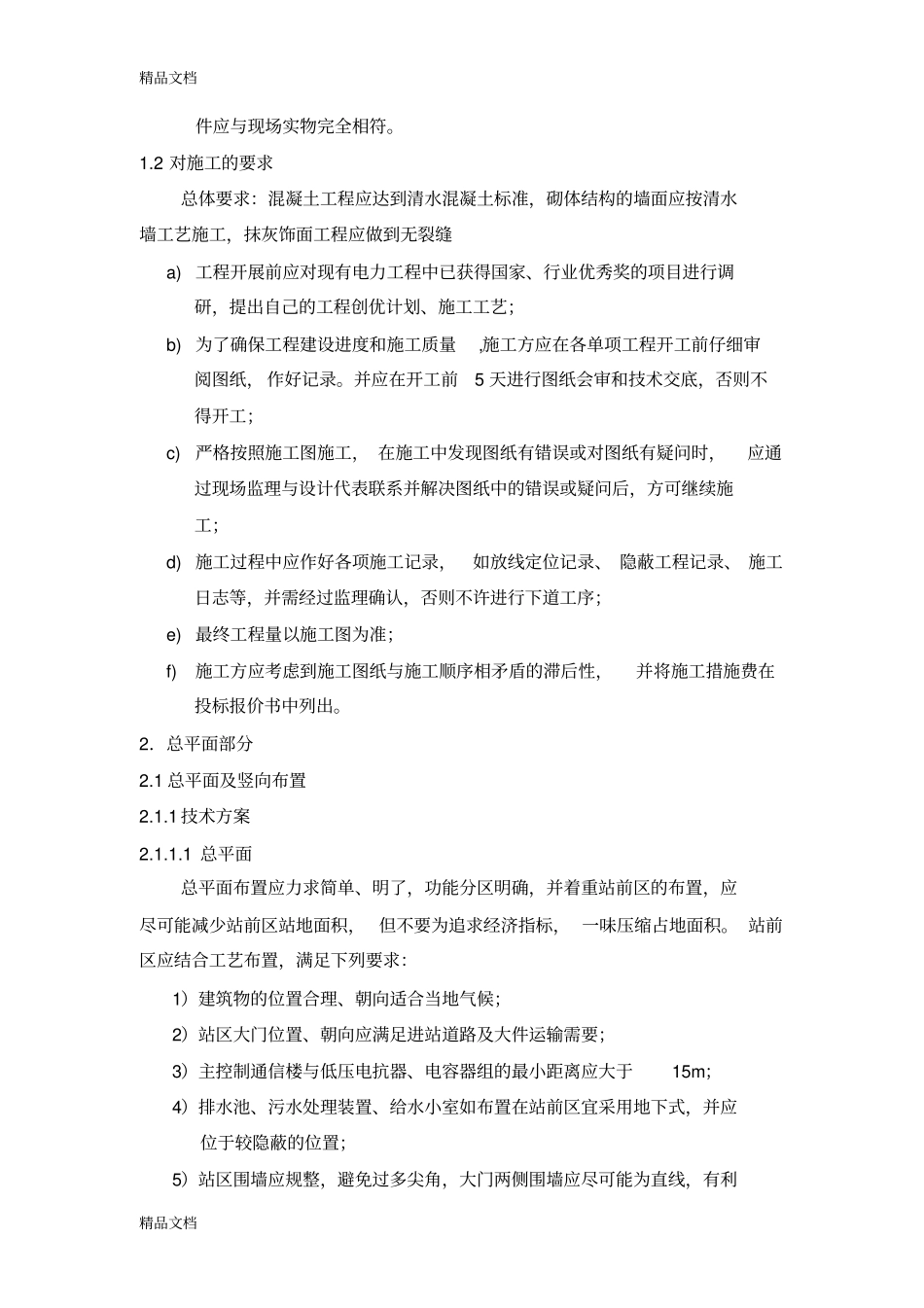

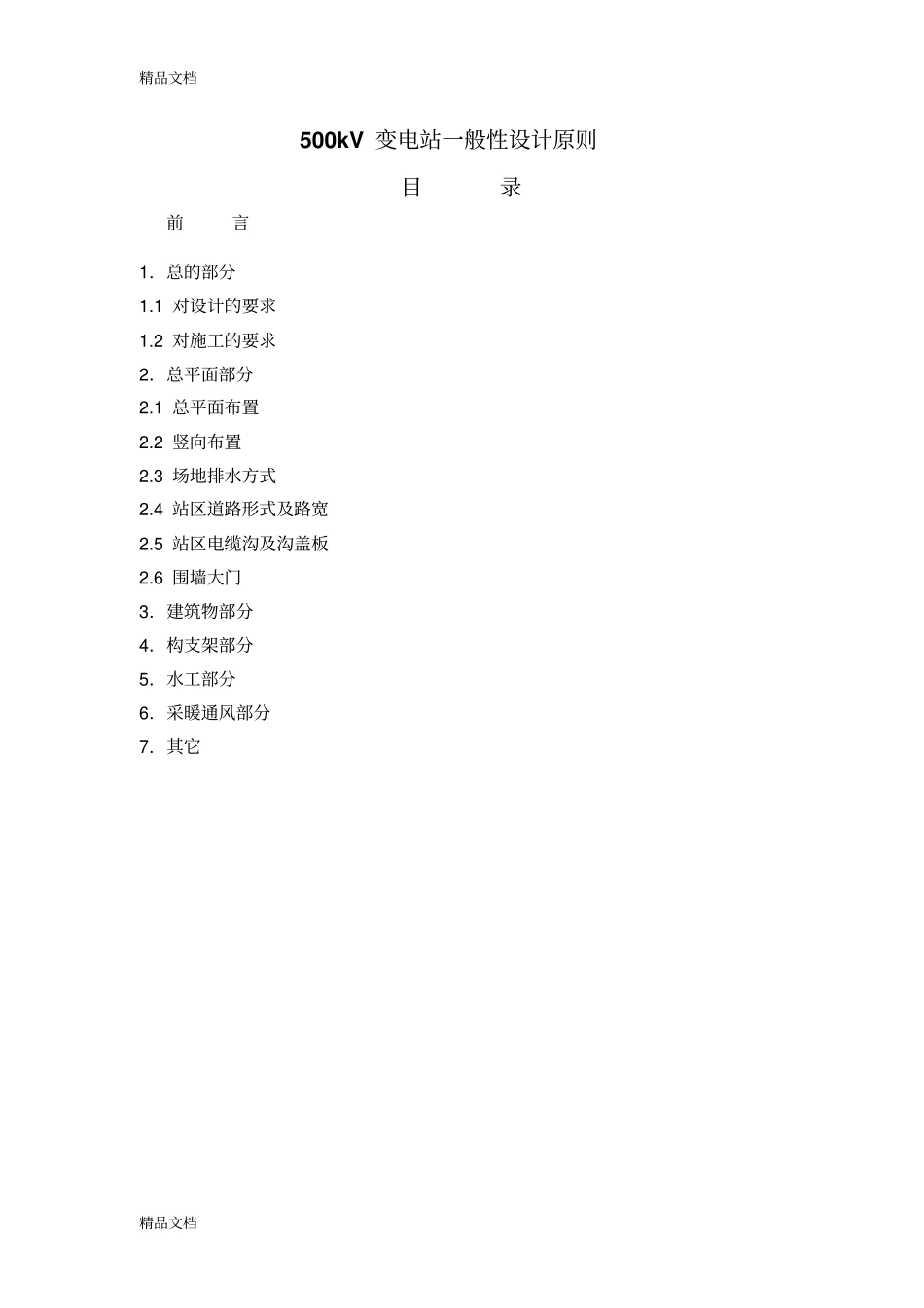

精品文档精品文档500kV变电站一般性设计原则目录前言1．总的部分1.1对设计的要求1.2对施工的要求2．总平面部分2.1总平面布置2.2竖向布置2.3场地排水方式2.4站区道路形式及路宽2.5站区电缆沟及沟盖板2.6围墙大门3．建筑物部分4．构支架部分5．水工部分6．采暖通风部分7．其它精品文档精品文档前言设计、施工工作应立足于以国家的法律法规为准则，按初步设计制定的设计原则及施工图要求，并结合工程实际、地域地区特点，提出优化设计、施工工艺的切入点，制定出详细的工作规划、创优规划。充分发挥设计、施工人员的主观能动性，积极开拓思路，灵活理解和运用国家的法律法规，做到即满足规程规范，又要体现每个工程的特点，用优秀的设计、施工成果，来体现以人为本、为生产服务的设计、施工原则。1．总的部分设计、施工方在本工程中，除应执行现行的国家设计、施工验收规范、标准外，还必须达到以下要求。当不能达到以下要求所造成的一切损失、费用（包括返工和工期延误）均由设计、施工承担。1.1对设计的要求a)工程开展前应对现有电力工程中已获得国家、行业优秀奖的项目进行调研，提出自己的工程创优计划，并体现在最终设计文件中；b)设计院应根据工程进度要求，编制满足施工要求的施工图设计计划，并应得到业主、监理、施工单位的确认。当施工图设计计划发生更改时，应书面提出延期申请，并分析原因，由于设备定货、厂家资料等非设计原因引起的延误，应协助业主解决；c)为了更好地开展施工图设计，避免施工过程中出现较大修改及违反初步设计评审意见，设计院应在初步设计阶段即开始与业主、运行单位进行积极的沟通，了解本工程的详细要求和具体做法，在不违背国家法律法规的的前提下，做到设计方案不仅可行，而且具有一定的超前性和时代特征；d)设计文件应尽可能的细化，不应搞粗放性设计，涉及到材料、施工工艺的，设计文件中应给出基本（最低）要求；e)工程开工后，应根据业主、监理要求的时间，派出具有一定工程经验的常住工地代表，正常情况下应为本专业的主设人。对于工程中发生的问题，不论是谁的原因，工地代表都应正确对待，积极、主动的予以解决，不得推委；f)施工过程中应作好设计、施工更改记录，并最终体现在竣工图中，竣工文精品文档精品文档件应与现场实物完全相符。1.2对施工的要求总体要求：混凝土工程应达到清水混凝土标准，砌体结构的墙面应按清水墙工艺施工，抹灰饰面工程应做到无裂缝a)工程开展前应对现有电力工程中已获得国家、行业优秀奖的项目进行调研，提出自己的工程创优计划、施工工艺；b)为了确保工程建设进度和施工质量,施工方应在各单项工程开工前仔细审阅图纸，作好记录。并应在开工前5天进行图纸会审和技术交底，否则不得开工；c)严格按照施工图施工，在施工中发现图纸有错误或对图纸有疑问时，应通过现场监理与设计代表联系并解决图纸中的错误或疑问后，方可继续施工；d)施工过程中应作好各项施工记录，如放线定位记录、隐蔽工程记录、施工日志等，并需经过监理确认，否则不许进行下道工序；e)最终工程量以施工图为准；f)施工方应考虑到施工图纸与施工顺序相矛盾的滞后性，并将施工措施费在投标报价书中列出。2．总平面部分2.1总平面及竖向布置2.1.1技术方案2.1.1.1总平面总平面布置应力求简单、明了，功能分区明确，并着重站前区的布置，应尽可能减少站前区站地面积，但不要为追求经济指标，一味压缩占地面积。站前区应结合工艺布置，满足下列要求：1）建筑物的位置合理、朝向适合当地气候；2）站区大门位置、朝向应满足进站道路及大件运输需要；3）主控制通信楼与低压电抗器、电容器组的最小距离应大于15m；4）排水池、污水处理装置、给水小室如布置在站前区宜采用地下式，并应位于较隐蔽的位置；5）站区围墙应规整，避免过多尖角，大门两侧围墙应尽可能为直线，有利精品文档精品文档于征地工作，否则应考虑连带征地问题。2.1.1.2竖向布置竖向布置应采用有坡方案（有利于站区排水），根据场地自然坡度及工艺方案，500kV配电装置区采用双向坡度时：母线方向及垂直母线方向场地坡度为0.5%；采用单向坡度时，垂直母线方向场地坡度为1%左右。主变及2...
