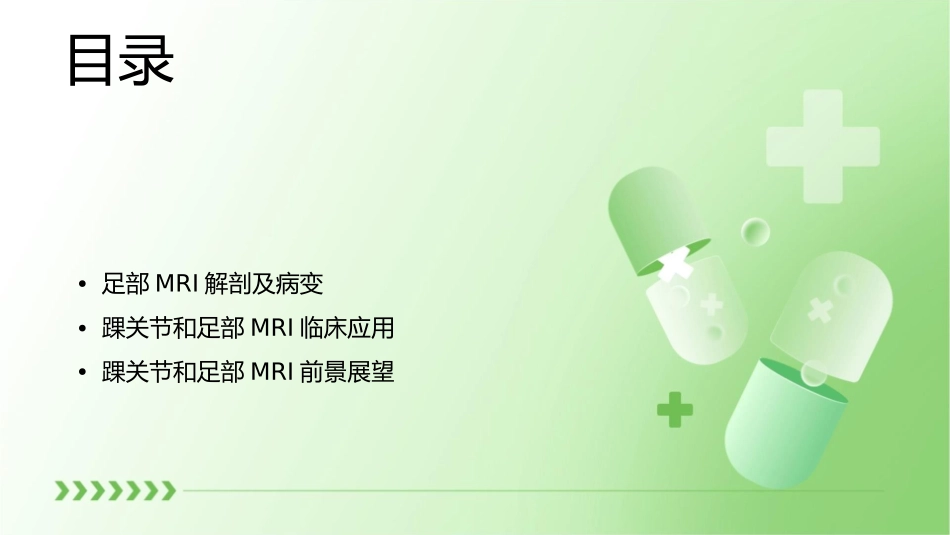

影像学踝关节和足MRI课件目录•足部MRI解剖及病变•踝关节和足部MRI临床应用•踝关节和足部MRI前景展望踝关节和足部MRI原理及技术MRI原理介绍MRI技术是一种生物磁波成像技术，利用强磁场和射频脉冲，使人体组织产生氢原子核磁矩，然后测量这些磁矩产生的影像。MRI技术具有高分辨率、无创性、无辐射等优点，能够提供人体各部位多方位、多角度的清晰图像。在踝关节和足部MRI中，主要观察骨骼、肌肉、韧带、肌腱等组织结构。MRI技术概述MRI技术主要由磁体系统、射频系统、计算机成像系统和病人监控系统组成。病人监控系统主要用于监测病人的生理信号，确保检查过程安全。磁体系统是MRI技术的核心，它产生强大的磁场，使人体氢原子核磁矩产生共振。计算机成像系统将接收到的信号进行处理，转化为图像。射频系统主要由射频发射器和接收器组成，它负责发射射频脉冲并接收来自氢原子核的信号。踝关节和足部MRI扫描技术踝关节和足部MRI扫描通常采用0.2-0.3T的磁场强度，扫描层厚为2-3mm，间距为1mm。在扫描前，需要对病人进行适当的固定，以减少运动伪影。踝关节和足部MRI主要观察的部位包括踝关节、跟腱、距骨、舟骨、骰骨等。在观察肌肉和韧带时，需要采用脂肪抑制技术和STIR技术，以突出显示肌肉和韧带结构。踝关节MRI解剖及病变踝关节MRI解剖踝关节的主要构成踝关节由距骨、胫骨远端和腓骨远端组成，其中距骨与胫骨、腓骨分别形成内、外踝关节面。踝关节周围韧带踝关节周围有多条韧带，包括内侧副韧带、外侧副韧带和下胫腓韧带等，这些韧带对维持踝关节稳定性至关重要。踝关节周围肌肉与肌腱踝关节周围有丰富的肌肉和肌腱，包括胫骨前肌、胫骨后肌、腓骨长肌和腓骨短肌等，这些肌肉和肌腱对踝关节的运动和稳定性起到重要作用。踝关节常见病变韧带损伤骨折关节炎踝关节韧带损伤是常见的踝关节病变，包括内侧副韧带损伤、外侧副韧带损伤等，多因外伤导致，可引起疼痛、肿胀和活动受限等症状。踝关节骨折也是常见的病变，多因外伤导致，包括内踝骨折、外踝骨折、距骨骨折等，可引起疼痛、肿胀、活动受限等症状，严重时可导致残疾。踝关节关节炎多因退行性变或创伤后引起，表现为关节软骨磨损、骨质增生、关节间隙变窄等，可引起疼痛、肿胀和活动受限等症状。踝关节MRI鉴别诊断韧带损伤与骨折的鉴别韧带损伤主要表现为韧带连续性中断，骨折主要表现为骨皮质连续性中断，MRI可清晰显示两者的不同之处。炎症与肿瘤的鉴别踝关节炎症主要表现为滑膜增生、积液等，肿瘤主要表现为骨质的破坏或软组织肿块，MRI可清晰显示两者的不同之处。足部MRI解剖及病变足部MRI解剖010203踝关节足部骨结构足部软组织包括胫骨、腓骨、距骨和周围软组织，如韧带、关节囊等。包括跟骨、骰骨、楔骨、舟骨、跖骨和趾骨等。包括肌肉、肌腱、脂肪和皮肤等。足部常见病变01020304炎症骨折肿瘤其他如踝关节炎、痛风性关节炎等。如跖骨骨折、趾骨骨折等。如骨肉瘤、脂肪瘤等。如肌腱炎、神经炎等。足部MRI鉴别诊断跖骨骨折MRI可以诊断跖骨骨折，并评估骨踝关节损伤折移位情况。MRI可以清晰地显示韧带损伤、关节积液等。肿瘤鉴别MRI可以区分良性肿瘤和恶性肿瘤，为临床提供准确的诊断依据。踝关节和足部MRI临床应用踝关节损伤诊断韧带损伤MRI可用于诊断踝关节韧带损伤，包括距腓前韧带、跟腓韧带、三角韧带等，表现为韧带形态不连续、信号增强。关节脱位MRI能够清晰显示踝关节脱位的方向和程度，帮助判断是否有合并损伤。骨挫伤MRI可检测到骨挫伤引起的骨髓水肿和其他骨损伤。足部骨关节炎诊断病变程度炎症反应并发症MRI可用于评估足部骨关节炎的病变程度，显示关节软骨磨损、骨质增生、关节间隙狭窄等情况。MRI可检测到骨关节炎引起的炎症反应，表现为骨髓水肿、滑膜增生等。MRI可发现骨关节炎引起的并发症，如关节内游离体、骨赘等。踝关节和足部肿瘤诊断病变性质MRI可用于初步判断踝关节和足部肿瘤的病变性质，观察肿瘤的形态、边缘、信号特点等。侵犯范围MRI可显示肿瘤侵犯的范围，对制定手术方案和预后评估有重要价值。转移情况MRI可用于检查肿瘤是否发生转移，对制定治疗方案和评估患者预后有重要意义。踝关节和足部...
