电动机常见启动控制回路讲解课件VIP免费

电动机常见启动控制回路讲解课件_第1页
1/27

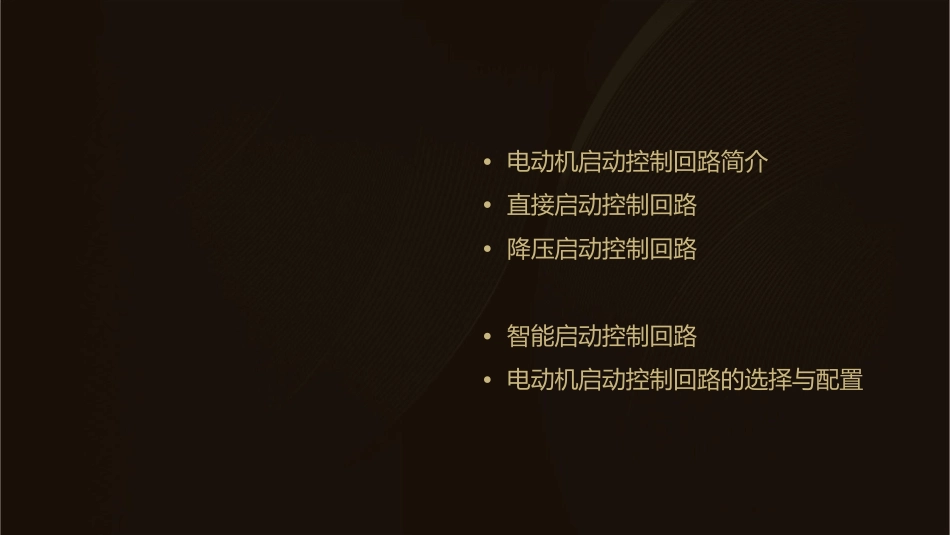

电动机常见启动控制回路讲解课件_第2页
2/27

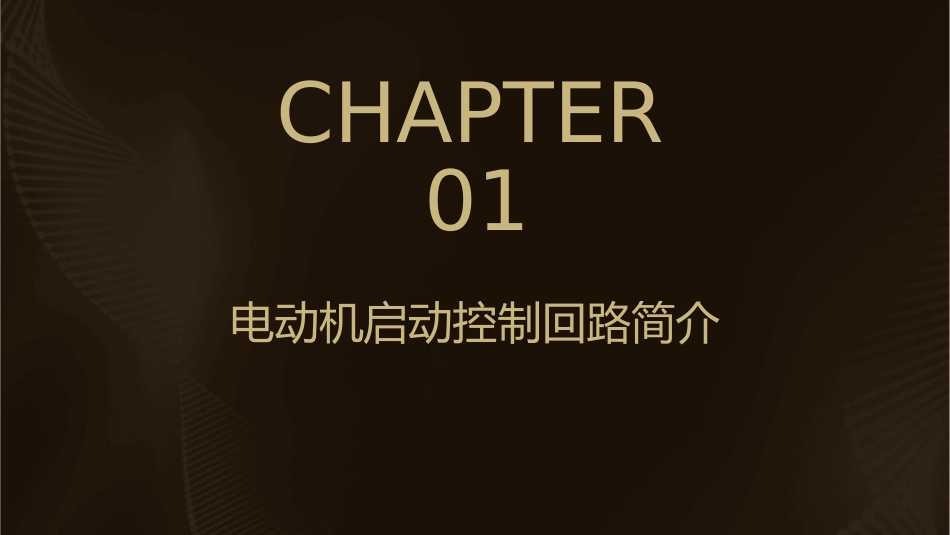

电动机常见启动控制回路讲解课件_第3页
3/27
电动机常见启动控制回路讲解课件•电动机启动控制回路简介•直接启动控制回路•降压启动控制回路•智能启动控制回路•电动机启动控制回路的选择与配置CHAPTER01电动机启动控制回路简介什么是电动机启动控制回路电动机启动控制回路是指通过控制电路实现对电动机的启动、停止、调速等操作的回路。它通常由主电路和控制电路两部分组成,主电路负责传输电能,控制电路负责传输控制信号。电动机启动控制回路的重要性电动机启动控制回路在工业自动化和电力系统中具有重要作用,它能够实现电动机的远程控制和自动化操作,提高生产效率和安全性。通过电动机启动控制回路,可以实现对电动机的精确控制,满足各种生产工艺的需求。电动机启动控制回路的分类根据控制方式的不同,电动机启动控制回路可以分为手动控制和自动控制两类。手动控制是指通过手动操作按钮、开关等实现对电动机的控制;自动控制是指通过编程、传感器等实现对电动机的自动控制。CHAPTER02直接启动控制回路直接启动控制回路的工作原理直接启动控制回路是最简单的启动方式,通过直接将电源接入电动机的三相绕组,使电动机直接转动。在启动时,通过控制接触器的触当需要停止电动机时,只需控制接触器断开,切断电源即可。点闭合,将电源接入电动机,使其开始转动。直接启动控制回路的优缺点优点简单、可靠、成本低。缺点启动电流大,对电网冲击较大,不适合频繁启动或重载启动。直接启动控制回路的适用范围适用于小功率、轻载、空载或短时工作的场合。不适用于频繁启动、重载启动或对电网稳定性要求较高的场合。CHAPTER03降压启动控制回路降压启动控制回路的工作原理降压启动控制回路通过降低电动机启动时的输入电压,从而减小启动电流,实现对电动机的软启动。在启动过程中,通过控制回路中的接触器或继电器,将电动机的三相电源中的任意两相对调,从而实现降低电动机的端电压。随着电动机转速的增加,控制回路逐渐恢复电动机的正常电压,完成启动过程。降压启动控制回路的优缺点优点降压启动控制回路可以有效降低电动机的启动电流,防止电流冲击对电网和电动机的损害。同时,软启动可以减小机械冲击,延长设备使用寿命。缺点由于降压启动是通过降低电压来减小电流的,因此可能会影响电动机的启动转矩,导致启动困难。此外,该控制回路需要使用额外的控制元件,增加了系统的复杂性和成本。降压启动控制回路的适用范围降压启动控制回路适用于需要软启动、且不希望对电网造成较大电流冲击的电动机启动场合。常见于大功率、高转速的电动机启动,如离心式水泵、鼓风机等。在某些特定情况下,如电动机在轻载或空载状态下启动时,也可以考虑使用降压启动控制回路来优化启动过程。CHAPTER04软启动控制回路软启动控制回路的工作原理软启动控制回路通过控制电动机的输入电压或电1流,使电动机在启动过程中实现平稳加速或减速。软启动控制回路通常采用电子元件或微处理器来控制电压或电流的波形,以达到平滑启动的效果。23在启动过程中,软启动控制回路会逐渐增加电动机的输入电压或电流,使电动机的转速逐渐增加,直到达到额定转速。软启动控制回路的优缺点优点软启动控制回路能够减小电动机启动时的冲击电流,延长设备使用寿命;同时能够实现平滑启动,减小对机械系统的冲击。缺点软启动控制回路通常比直接启动控制回路复杂,成本较高;同时对于某些特定负载,如离心泵等,软启动控制回路可能无法提供理想的启动效果。软启动控制回路的适用范围010302适用于需要减小启动电流和延长设备使用寿命的应用场景,如工业生产线、电梯、泵站等。对于需要平滑启动的机械系统,如压缩机、风机等,软启动控制回路也能够提供较好的启动效果。在某些特定情况下,如电动机频繁启动或需要精确控制启动过程时,软启动控制回路也能够发挥重要作用。CHAPTER05智能启动控制回路智能启动控制回路的工作原理01智能启动控制回路通过集成控制电路实现电动机的启动、停止和保护功能。02控制回路接收启动信号后,按照设定的程序自动完成电动机的启动过程。03控制回路实时监测电动机的运行状态,根据状态变化调整输出,确保电动机正常运行。智能启动控制回路的...
