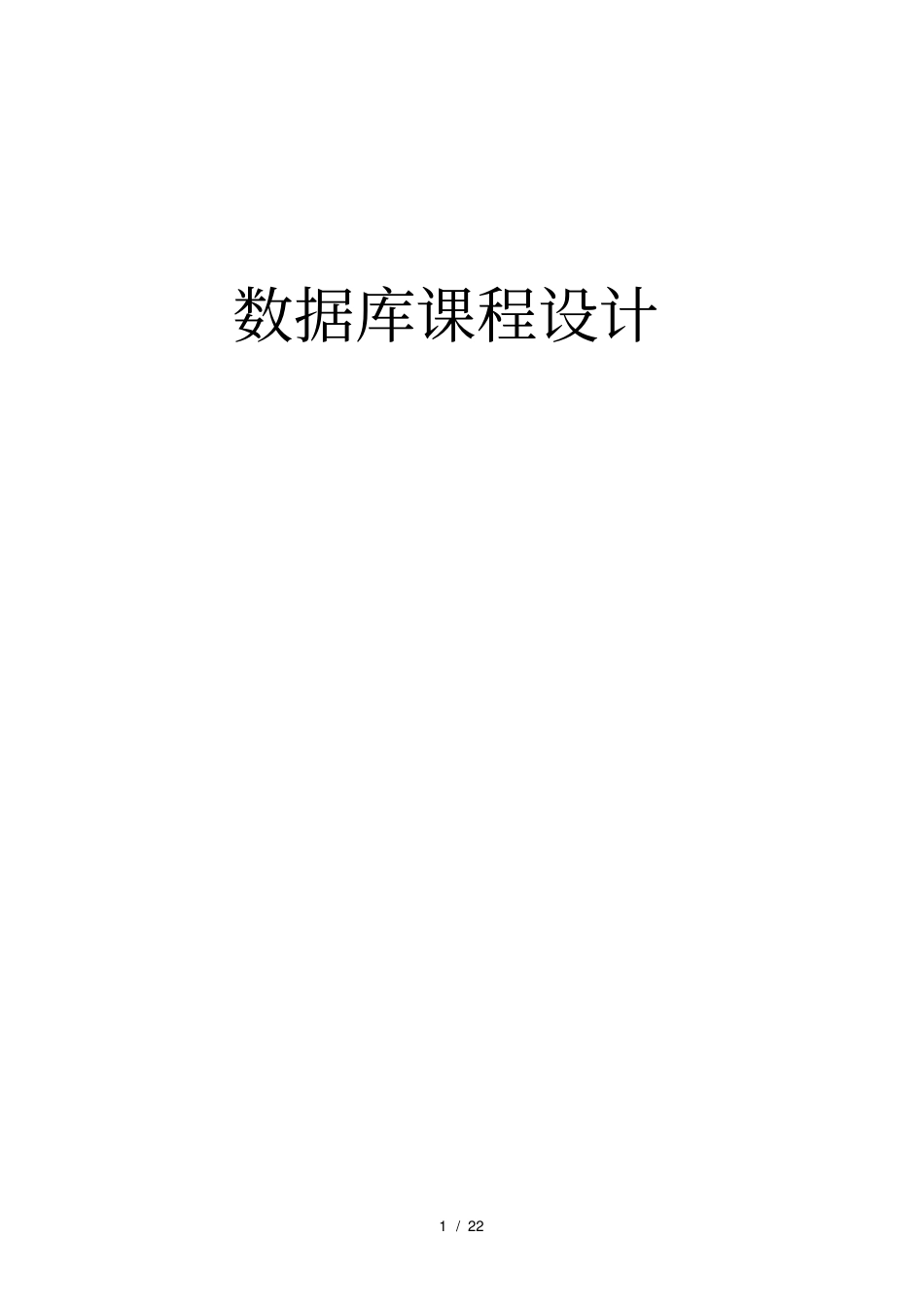

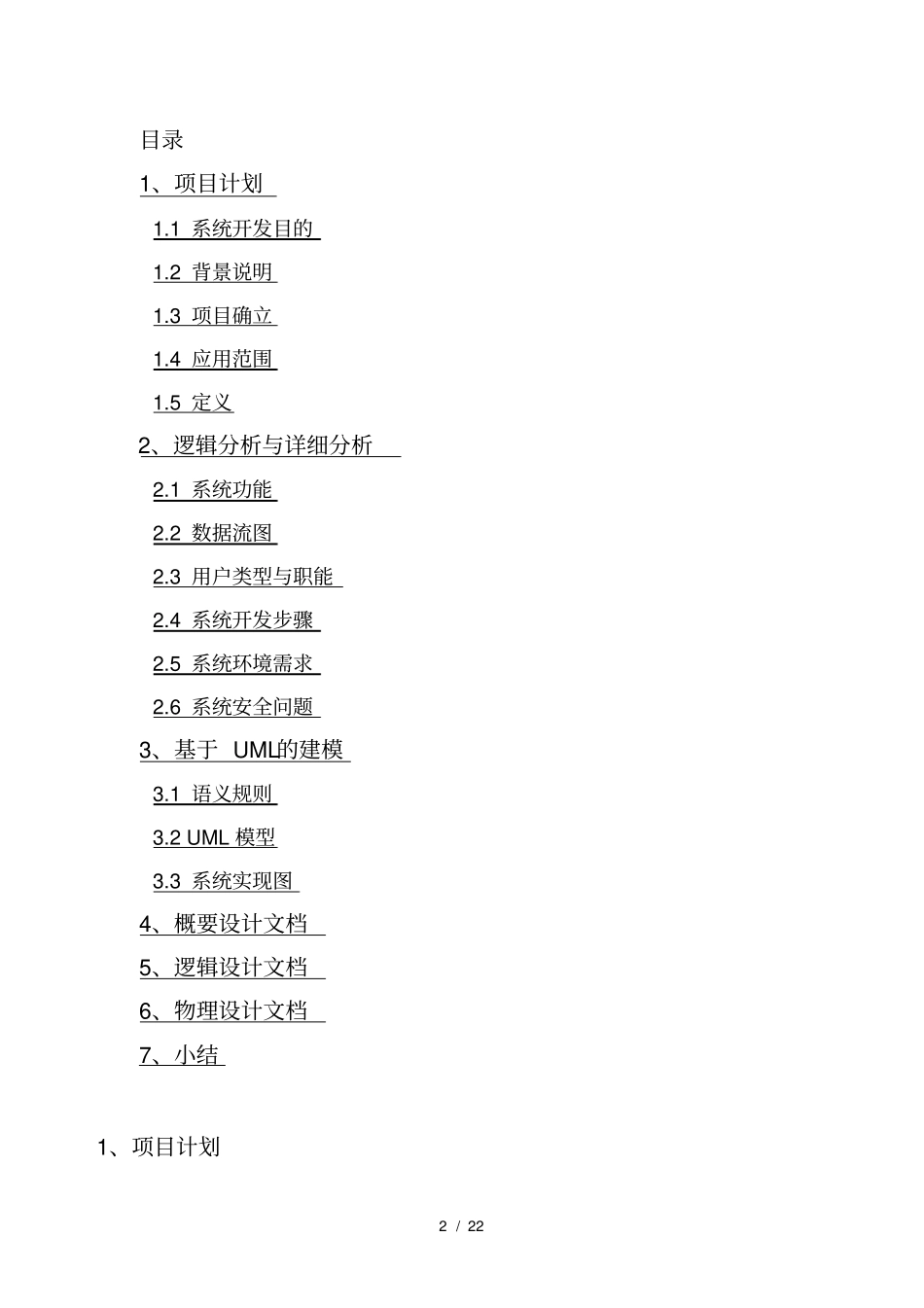

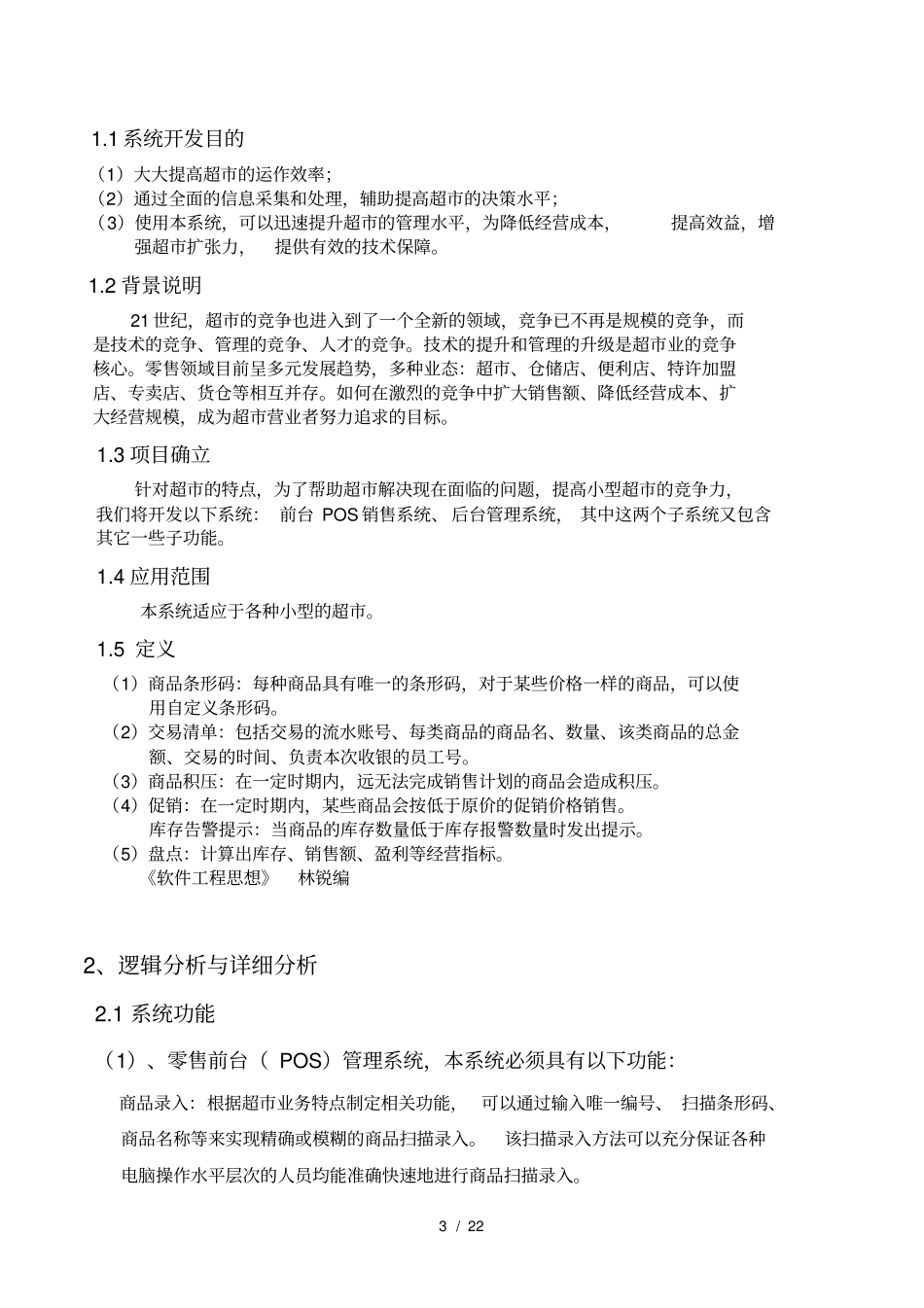

1/22数据库课程设计2/22目录1、项目计划1.1系统开发目的1.2背景说明1.3项目确立1.4应用范围1.5定义2、逻辑分析与详细分析2.1系统功能2.2数据流图2.3用户类型与职能2.4系统开发步骤2.5系统环境需求2.6系统安全问题3、基于UML的建模3.1语义规则3.2UML模型3.3系统实现图4、概要设计文档5、逻辑设计文档6、物理设计文档7、小结1、项目计划3/221.1系统开发目的（1）大大提高超市的运作效率；（2）通过全面的信息采集和处理，辅助提高超市的决策水平；（3）使用本系统，可以迅速提升超市的管理水平，为降低经营成本，提高效益，增强超市扩张力，提供有效的技术保障。1.2背景说明21世纪，超市的竞争也进入到了一个全新的领域，竞争已不再是规模的竞争，而是技术的竞争、管理的竞争、人才的竞争。技术的提升和管理的升级是超市业的竞争核心。零售领域目前呈多元发展趋势，多种业态：超市、仓储店、便利店、特许加盟店、专卖店、货仓等相互并存。如何在激烈的竞争中扩大销售额、降低经营成本、扩大经营规模，成为超市营业者努力追求的目标。1.3项目确立针对超市的特点，为了帮助超市解决现在面临的问题，提高小型超市的竞争力，我们将开发以下系统：前台POS销售系统、后台管理系统，其中这两个子系统又包含其它一些子功能。1.4应用范围本系统适应于各种小型的超市。1.5定义（1）商品条形码：每种商品具有唯一的条形码，对于某些价格一样的商品，可以使用自定义条形码。（2）交易清单：包括交易的流水账号、每类商品的商品名、数量、该类商品的总金额、交易的时间、负责本次收银的员工号。（3）商品积压：在一定时期内，远无法完成销售计划的商品会造成积压。（4）促销：在一定时期内，某些商品会按低于原价的促销价格销售。库存告警提示：当商品的库存数量低于库存报警数量时发出提示。（5）盘点：计算出库存、销售额、盈利等经营指标。《软件工程思想》林锐编2、逻辑分析与详细分析2.1系统功能（1）、零售前台（POS）管理系统，本系统必须具有以下功能：商品录入：根据超巿业务特点制定相关功能，可以通过输入唯一编号、扫描条形码、商品名称等来实现精确或模糊的商品扫描录入。该扫描录入方法可以充分保证各种电脑操作水平层次的人员均能准确快速地进行商品扫描录入。4/22收银业务：通过扫描条形码或者直接输入商品名称（对于同类多件商品采用一次录入加数量的方式）自动计算本次交易的总金额。在顾客付款后，自动计算找零，同时打印交易清单（包括交易的流水账号、每类商品的商品名、数量、该类商品的总金额、交易的时间、负责本次收银的员工号）。如果顾客是本店会员并持有本人会员卡，则在交易前先扫描会员卡，并对所购物品全部实行95折优惠，并将所购物品的总金额累计到该会员的总消费金额中。会员卡的有效期限为一年，满一年未续卡者，该会员卡将被注销。安全性：OS登陆、退出、换班与操作锁定等权限验证保护；断电自动保护最大限度防止意外及恶意非法操作。独立作业：有的断网收银即在网络服务器断开或网络不通的情况下，收银机仍能正常作业(2)、后台管理系统，本系统必须具备以下功能进货管理：根据销售情况及库存情况，自动制定进货计划（亦可手工制定修改），可以避免盲目进货造成商品积压。按计划单有选择性地进行自动入库登记。综合查询打印计划进货与入库记录及金额。销售管理：商品正常销售、促销与限量、限期及禁止销售控制。综合查询各种销售明细记录、各地收银员收银记录以及交结账情况等。按多种方式统计生成销售排行榜，灵活察看和打印商品销售日、月、年报表。库存管理：综合查询库存明细记录。库存状态自动告警提示。如库存过剩、少货、缺货等。软件为您预警，避免库存商品积压损失和缺货。库存自动盘点计算。人员管理：员工、会员、供货商、厂商等基本信息登记管理。员工操作权限管理。客户销售权限管理。（3）系统结构系统总体结构5/22模块子系统结构功能描述：商品录入子系统要求能快速录入商品，因此必须支持条形码扫描。小型超市零售管理系统前台POS销售系统后台管理系统商品录入收银业务进货管理销售管理库存管理人员管理商品录入快速商品录入支持条形码扫描6/2...
