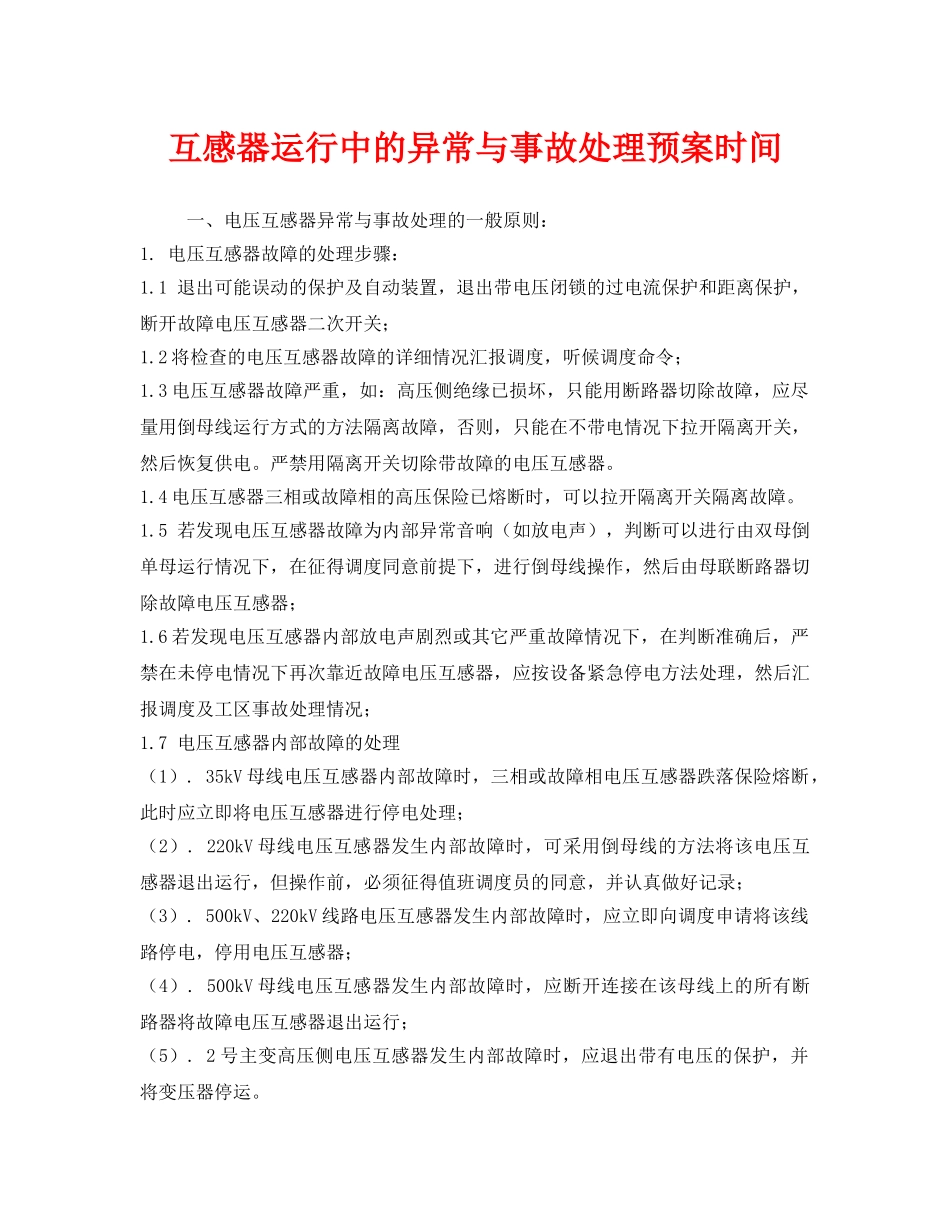

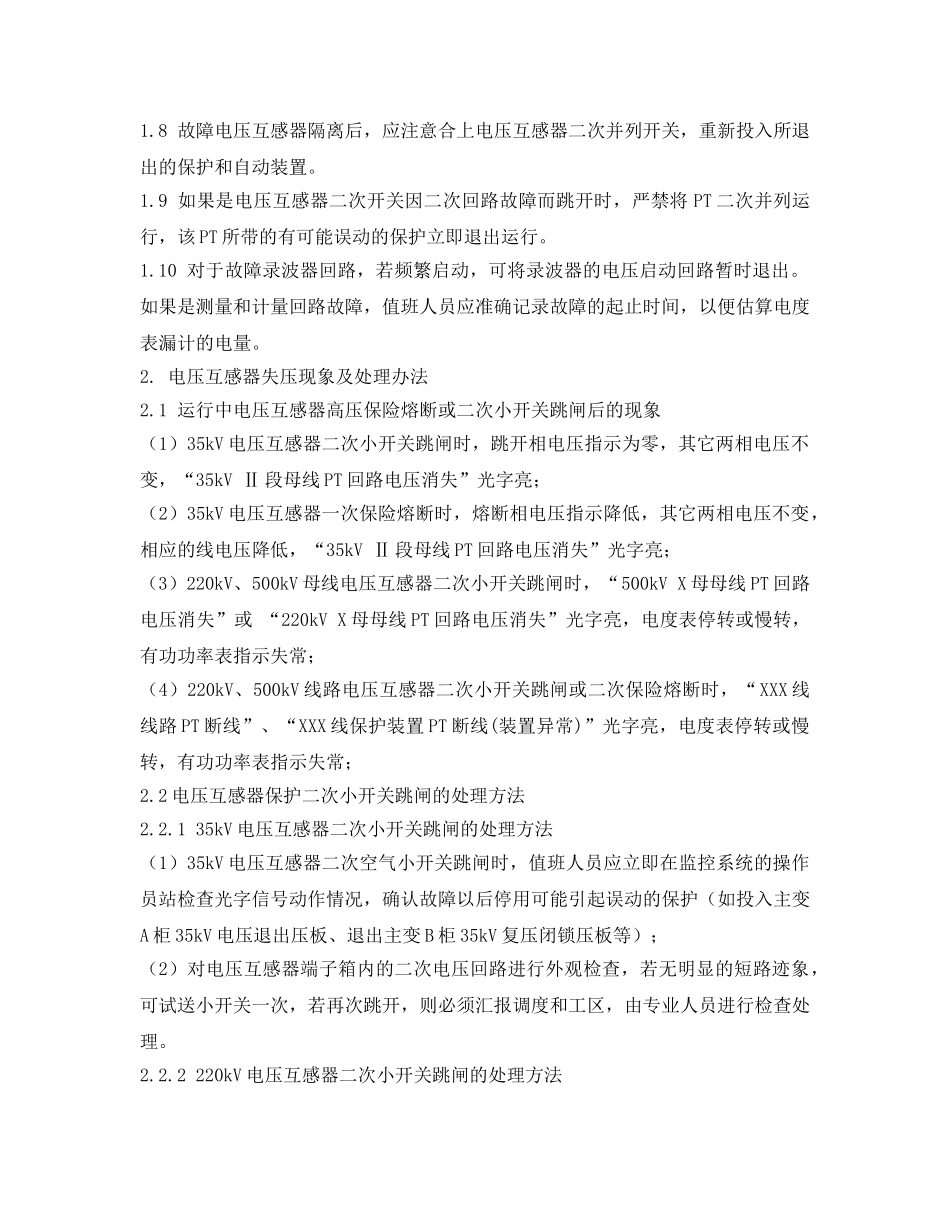

互感器运行中的异常与事故处理预案时间一、电压互感器异常与事故处理的一般原则：1.电压互感器故障的处理步骤：1.1退出可能误动的保护及自动装置，退出带电压闭锁的过电流保护和距离保护，断开故障电压互感器二次开关；1.2将检查的电压互感器故障的详细情况汇报调度，听候调度命令；1.3电压互感器故障严重，如：高压侧绝缘已损坏，只能用断路器切除故障，应尽量用倒母线运行方式的方法隔离故障，否则，只能在不带电情况下拉开隔离开关，然后恢复供电。严禁用隔离开关切除带故障的电压互感器。1.4电压互感器三相或故障相的高压保险已熔断时，可以拉开隔离开关隔离故障。1.5若发现电压互感器故障为内部异常音响（如放电声），判断可以进行由双母倒单母运行情况下，在征得调度同意前提下，进行倒母线操作，然后由母联断路器切除故障电压互感器；1.6若发现电压互感器内部放电声剧烈或其它严重故障情况下，在判断准确后，严禁在未停电情况下再次靠近故障电压互感器，应按设备紧急停电方法处理，然后汇报调度及工区事故处理情况；1.7电压互感器内部故障的处理（1）.35kV母线电压互感器内部故障时，三相或故障相电压互感器跌落保险熔断，此时应立即将电压互感器进行停电处理；（2）.220kV母线电压互感器发生内部故障时，可采用倒母线的方法将该电压互感器退出运行，但操作前，必须征得值班调度员的同意，并认真做好记录；（3）.500kV、220kV线路电压互感器发生内部故障时，应立即向调度申请将该线路停电，停用电压互感器；（4）.500kV母线电压互感器发生内部故障时，应断开连接在该母线上的所有断路器将故障电压互感器退出运行；（5）.2号主变高压侧电压互感器发生内部故障时，应退出带有电压的保护，并将变压器停运。1.8故障电压互感器隔离后，应注意合上电压互感器二次并列开关，重新投入所退出的保护和自动装置。1.9如果是电压互感器二次开关因二次回路故障而跳开时，严禁将PT二次并列运行，该PT所带的有可能误动的保护立即退出运行。1.10对于故障录波器回路，若频繁启动，可将录波器的电压启动回路暂时退出。如果是测量和计量回路故障，值班人员应准确记录故障的起止时间，以便估算电度表漏计的电量。2.电压互感器失压现象及处理办法2.1运行中电压互感器高压保险熔断或二次小开关跳闸后的现象（1）35kV电压互感器二次小开关跳闸时，跳开相电压指示为零，其它两相电压不变，“35kVⅡ段母线PT回路电压消失”光字亮；（2）35kV电压互感器一次保险熔断时，熔断相电压指示降低，其它两相电压不变，相应的线电压降低，“35kVⅡ段母线PT回路电压消失”光字亮；（3）220kV、500kV母线电压互感器二次小开关跳闸时，“500kVX母母线PT回路电压消失”或“220kVX母母线PT回路电压消失”光字亮，电度表停转或慢转，有功功率表指示失常；（4）220kV、500kV线路电压互感器二次小开关跳闸或二次保险熔断时，“XXX线线路PT断线”、“XXX线保护装置PT断线(装置异常)”光字亮，电度表停转或慢转，有功功率表指示失常；2.2电压互感器保护二次小开关跳闸的处理方法2.2.135kV电压互感器二次小开关跳闸的处理方法（1）35kV电压互感器二次空气小开关跳闸时，值班人员应立即在监控系统的操作员站检查光字信号动作情况，确认故障以后停用可能引起误动的保护（如投入主变A柜35kV电压退出压板、退出主变B柜35kV复压闭锁压板等）；（2）对电压互感器端子箱内的二次电压回路进行外观检查，若无明显的短路迹象，可试送小开关一次，若再次跳开，则必须汇报调度和工区，由专业人员进行检查处理。2.2.2220kV电压互感器二次小开关跳闸的处理方法220kV母线电压互感器二次小开关跳闸时，应查明跳闸小开关所带的负荷，立即停用可能引起误动的保护（如距离、主变相间阻抗、母差复合电压闭锁功能、带方向元件的保护等），然后汇报值班调度员。若电压互感器端子箱内的二次回路无明显异常，可试送一次，若再次跳开，则应汇报值班调度员，由专业人员做进一步的检查处理。2.2.3500kV电压互感器二次小开关跳闸的处理方法（1）、500kV母线电压互感器：现场检查电压互感器端子箱内二次回路无异常后，试送二次小开关，若再次跳开，汇报调...
