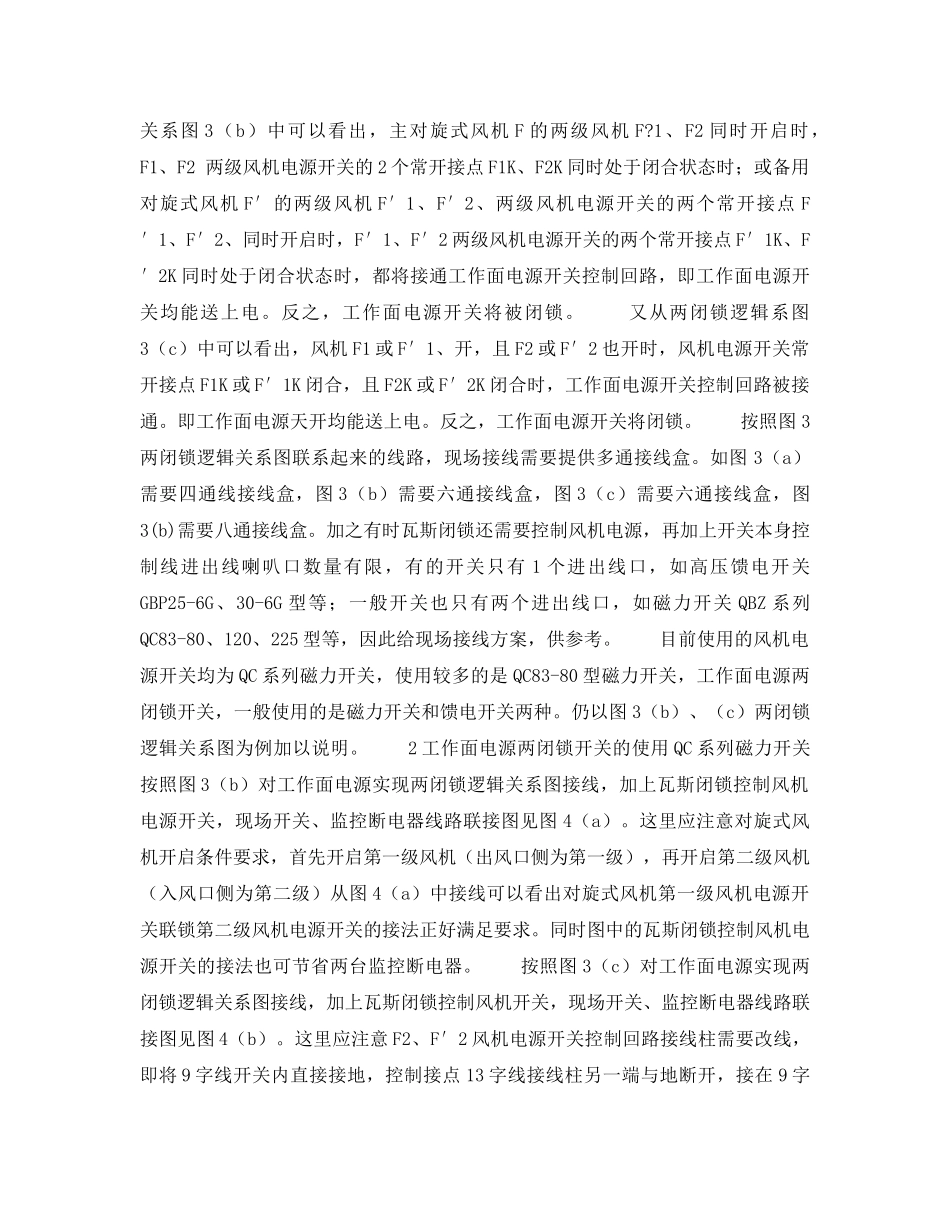

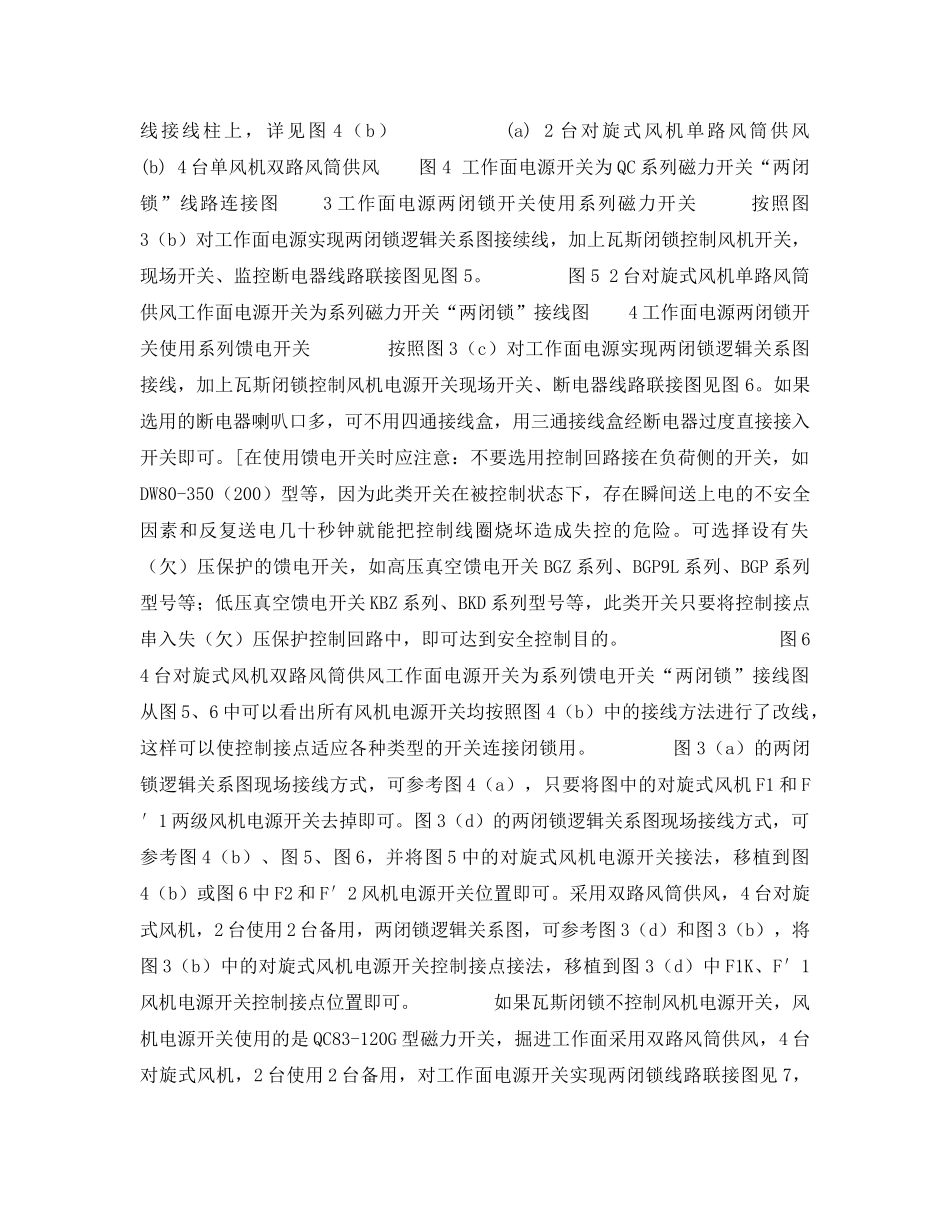

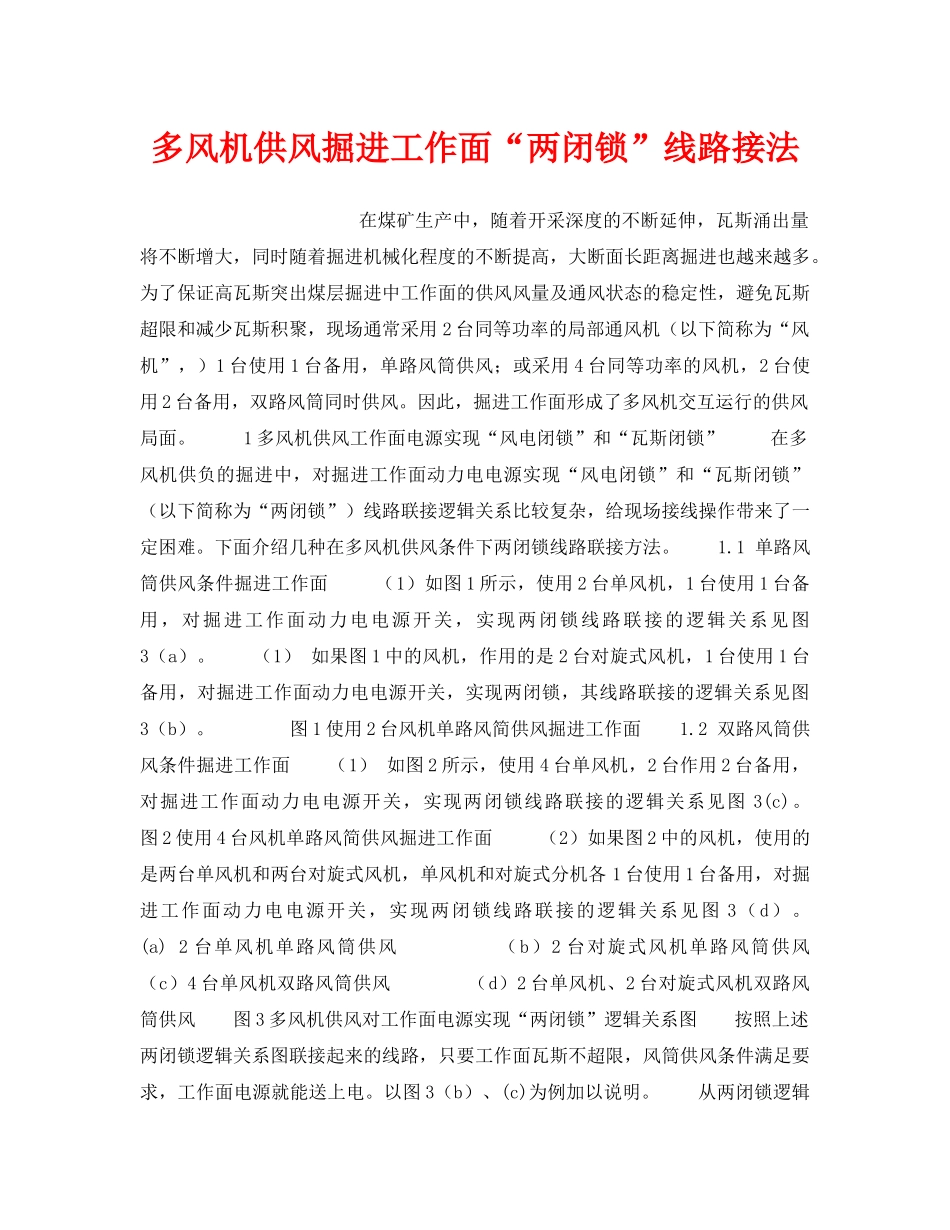

多风机供风掘进工作面“两闭锁”线路接法在煤矿生产中，随着开采深度的不断延伸，瓦斯涌出量将不断增大，同时随着掘进机械化程度的不断提高，大断面长距离掘进也越来越多。为了保证高瓦斯突出煤层掘进中工作面的供风风量及通风状态的稳定性，避免瓦斯超限和减少瓦斯积聚，现场通常采用2台同等功率的局部通风机（以下简称为“风机”，）1台使用1台备用，单路风筒供风；或采用4台同等功率的风机，2台使用2台备用，双路风筒同时供风。因此，掘进工作面形成了多风机交互运行的供风局面。1多风机供风工作面电源实现“风电闭锁”和“瓦斯闭锁”在多风机供负的掘进中，对掘进工作面动力电电源实现“风电闭锁”和“瓦斯闭锁”（以下简称为“两闭锁”）线路联接逻辑关系比较复杂，给现场接线操作带来了一定困难。下面介绍几种在多风机供风条件下两闭锁线路联接方法。1.1单路风筒供风条件掘进工作面（1）如图1所示，使用2台单风机，1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3（a）。（1）如果图1中的风机，作用的是2台对旋式风机，1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁，其线路联接的逻辑关系见图3（b）。图1使用2台风机单路风简供风掘进工作面1.2双路风筒供风条件掘进工作面（1）如图2所示，使用4台单风机，2台作用2台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3(c)。图2使用4台风机单路风简供风掘进工作面（2）如果图2中的风机，使用的是两台单风机和两台对旋式风机，单风机和对旋式分机各1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3（d）。(a)2台单风机单路风筒供风（b）2台对旋式风机单路风筒供风（c）4台单风机双路风筒供风（d）2台单风机、2台对旋式风机双路风筒供风图3多风机供风对工作面电源实现“两闭锁”逻辑关系图按照上述两闭锁逻辑关系图联接起来的线路，只要工作面瓦斯不超限，风筒供风条件满足要求，工作面电源就能送上电。以图3（b）、(c)为例加以说明。从两闭锁逻辑关系图3（b）中可以看出，主对旋式风机F的两级风机F?1、F2同时开启时，F1、F2两级风机电源开关的2个常开接点F1K、F2K同时处于闭合状态时；或备用对旋式风机F′的两级风机F′1、F′2、两级风机电源开关的两个常开接点F′1、F′2、同时开启时，F′1、F′2两级风机电源开关的两个常开接点F′1K、F′2K同时处于闭合状态时，都将接通工作面电源开关控制回路，即工作面电源开关均能送上电。反之，工作面电源开关将被闭锁。又从两闭锁逻辑系图3（c）中可以看出，风机F1或F′1、开，且F2或F′2也开时，风机电源开关常开接点F1K或F′1K闭合，且F2K或F′2K闭合时，工作面电源开关控制回路被接通。即工作面电源天开均能送上电。反之，工作面电源开关将闭锁。按照图3两闭锁逻辑关系图联系起来的线路，现场接线需要提供多通接线盒。如图3（a）需要四通线接线盒，图3（b）需要六通接线盒，图3（c）需要六通接线盒，图3(b)需要八通接线盒。加之有时瓦斯闭锁还需要控制风机电源，再加上开关本身控制线进出线喇叭口数量有限，有的开关只有1个进出线口，如高压馈电开关GBP25-6G、30-6G型等；一般开关也只有两个进出线口，如磁力开关QBZ系列QC83-80、120、225型等，因此给现场接线方案，供参考。目前使用的风机电源开关均为QC系列磁力开关，使用较多的是QC83-80型磁力开关，工作面电源两闭锁开关，一般使用的是磁力开关和馈电开关两种。仍以图3（b）、（c）两闭锁逻辑关系图为例加以说明。2工作面电源两闭锁开关的使用QC系列磁力开关按照图3（b）对工作面电源实现两闭锁逻辑关系图接线，加上瓦斯闭锁控制风机电源开关，现场开关、监控断电器线路联接图见图4（a）。这里应注意对旋式风机开启条件要求，首先开启第一级风机（出风口侧为第一级），再开启第二级风机（入风口侧为第二级）从图4（a）中接线可以看出对旋式风机第一级风机电源开关联锁第二级风机电源开关的接法正好满足要求。同时图中的瓦斯闭锁控制风机电源开关的接法也可节省两台监控断电器。按照图3（c）对工作面电源实现两闭锁逻辑关系图接...
