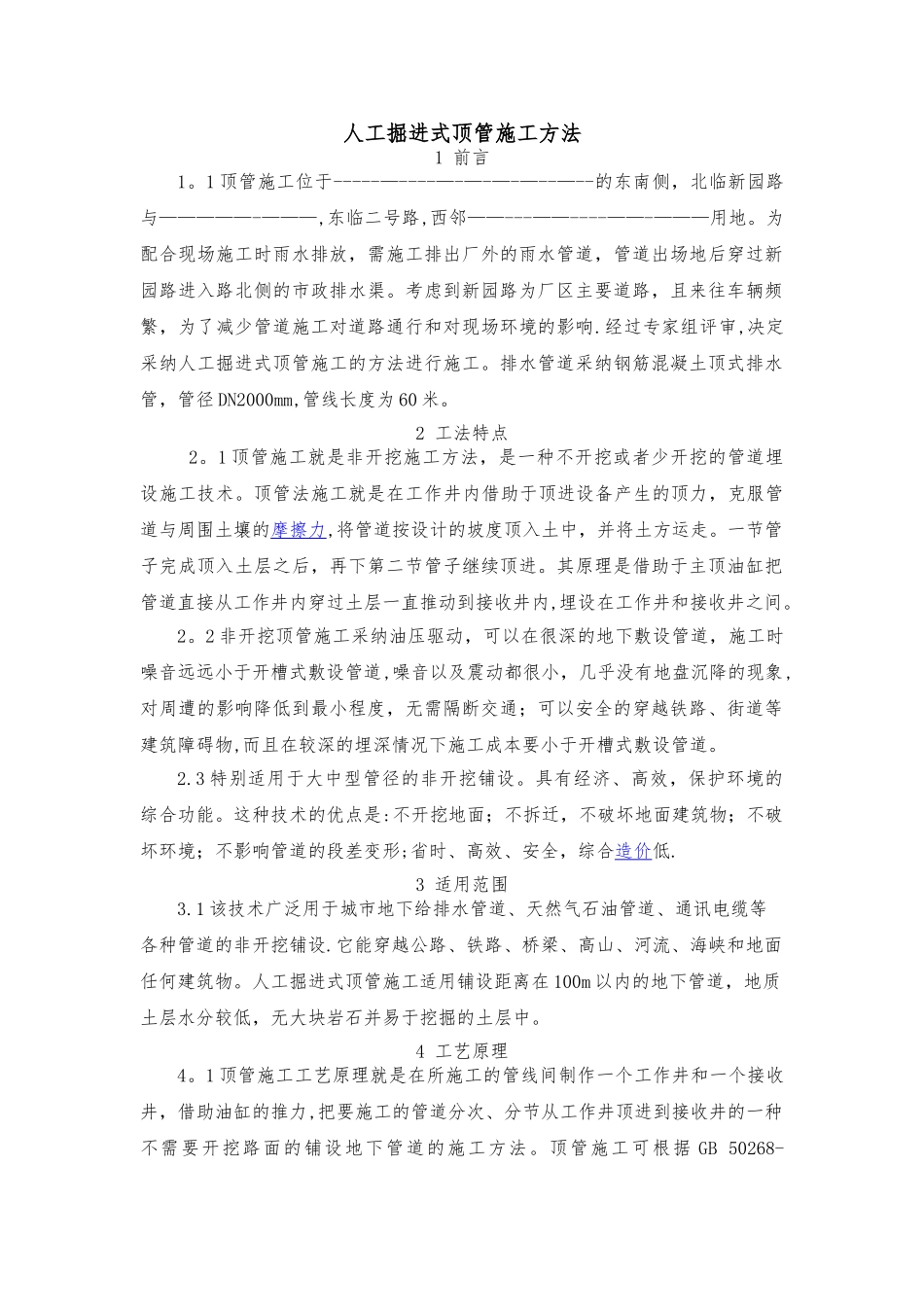

人工掘进式顶管施工方法1 前言1。1 顶管施工位于-----—----—-—-—-—--—--的东南侧，北临新园路与—————-———,东临二号路,西邻——---——----——-———用地。为配合现场施工时雨水排放，需施工排出厂外的雨水管道，管道出场地后穿过新园路进入路北侧的市政排水渠。考虑到新园路为厂区主要道路，且来往车辆频繁，为了减少管道施工对道路通行和对现场环境的影响.经过专家组评审,决定采纳人工掘进式顶管施工的方法进行施工。排水管道采纳钢筋混凝土顶式排水管，管径 DN2000mm,管线长度为 60 米。2 工法特点 2。1 顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作井内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力,将管道按设计的坡度顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。其原理是借助于主顶油缸把管道直接从工作井内穿过土层一直推动到接收井内,埋设在工作井和接收井之间。2。2 非开挖顶管施工采纳油压驱动，可以在很深的地下敷设管道，施工时噪音远远小于开槽式敷设管道,噪音以及震动都很小，几乎没有地盘沉降的现象,对周遭的影响降低到最小程度，无需隔断交通；可以安全的穿越铁路、街道等建筑障碍物,而且在较深的埋深情况下施工成本要小于开槽式敷设管道。2.3 特别适用于大中型管径的非开挖铺设。具有经济、高效，保护环境的综合功能。这种技术的优点是:不开挖地面；不拆迁，不破坏地面建筑物；不破坏环境；不影响管道的段差变形;省时、高效、安全，综合造价低.3 适用范围 3.1 该技术广泛用于城市地下给排水管道、天然气石油管道、通讯电缆等各种管道的非开挖铺设.它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑物。人工掘进式顶管施工适用铺设距离在 100m 以内的地下管道，地质土层水分较低，无大块岩石并易于挖掘的土层中。4 工艺原理4。1 顶管施工工艺原理就是在所施工的管线间制作一个工作井和一个接收井，借助油缸的推力,把要施工的管道分次、分节从工作井顶进到接收井的一种不需要开挖路面的铺设地下管道的施工方法。顶管施工可根据 GB 50268-2025《给排水管道工程施工及验收法律规范》6。3 条进行.5 工艺流程及操作要点5。1 顶管施工工艺流程如下：5.1。1 施工准备→进场→工作井施工→提升设备安装→靠背安装→导轨安装→开洞门施工→顶进设备安装→顶进→接口压浆封闭→试水→交工。5。2...
