高频保护原理课件VIP免费

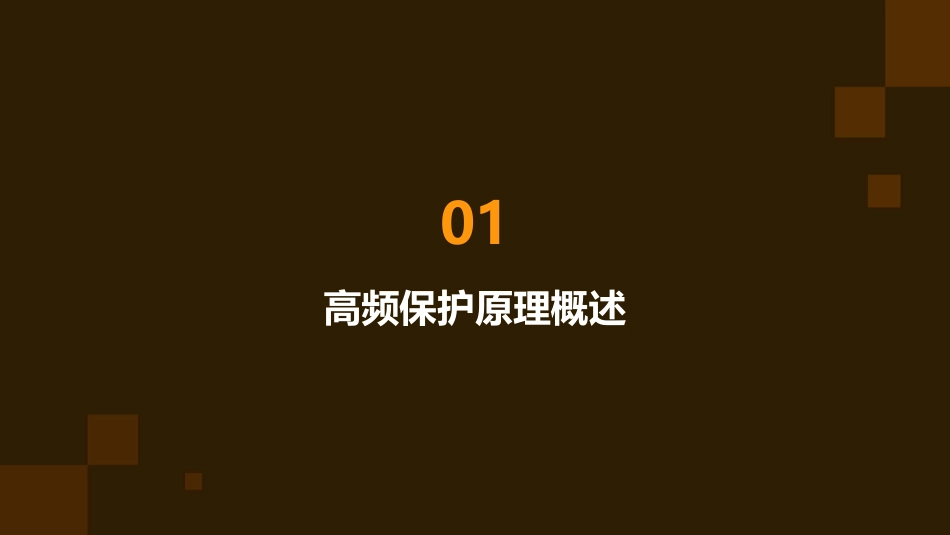

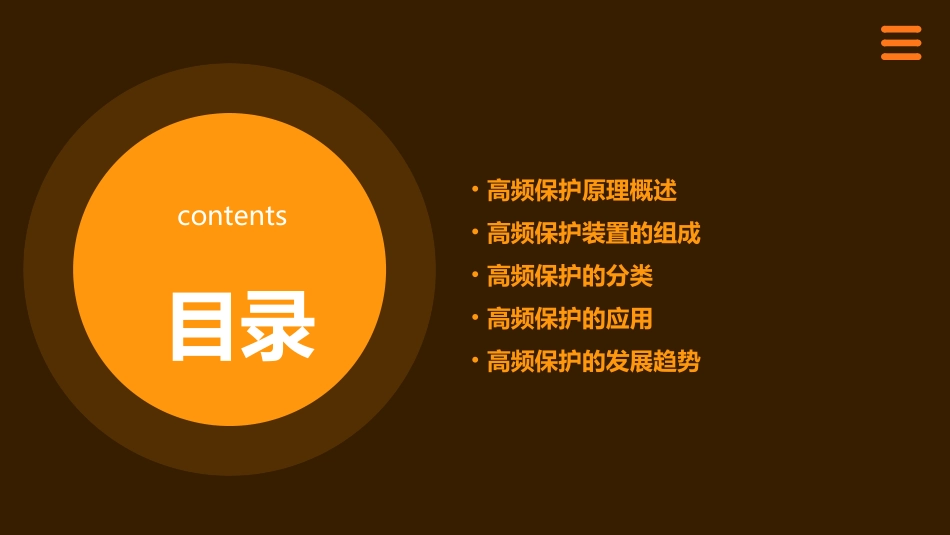

高频保护原理课件目录contents•高频保护原理概述•高频保护装置的组成•高频保护的分类•高频保护的应用•高频保护的发展趋势01高频保护原理概述0102高频保护的定义高频保护主要用于输电线路，通过比较线路两端电流信号的大小和相位差，判断线路是否发生故障，并采取相应的动作措施。高频保护是指利用高频通道传输线路的电气量变化，对线路故障进行检测和判断的一种保护方式。高频保护的原理高频保护的基本原理是利用高频通道传输线路的电气量变化，通过比较线路两端电流信号的大小和相位差，判断线路是否发生故障。当线路发生故障时，电流信号的大小和相位差发生变化，高频保护装置检测到这些变化后，会根据设定的逻辑进行判断，并采取相应的动作措施。由于高频通道传输速度很快，高频保护能够快速地检测到线路故障，并及时采取相应的动作措施。高频保护具有快速性高频保护只对故障线路进行切除或报警，不会影响其他正常线路的运行，从而保证电力系统的稳定性和可靠性。高频保护具有选择性高频保护采用电气量变化作为判断依据，不受负荷电流、系统振荡、非全相运行等因素的影响，因此具有较高的可靠性。高频保护具有可靠性高频保护可以根据不同的线路和系统要求进行配置和调整，以适应不同的运行方式和故障情况。高频保护具有灵活性高频保护的特点02高频保护装置的组成启动元件用于检测故障发生，当检测到故障时，启动元件会启动整个高频保护装置。常见的启动元件包括电流互感器和电压互感器，用于检测线路中的电流和电压是否正常。启动元件方向元件用于判断故障的方向，确定故障是发生在区内还是区外。方向元件通过比较线路两端的电流或电压相位来判断故障方向，从而确定故障是否在保护范围内。方向元件执行元件用于执行保护动作，当确定故障发生且在保护范围内时，执行元件会动作，切除故障线路。执行元件通常包括断路器和继电器等，用于实现快速、可靠的切除故障。执行元件信号元件信号元件用于发出报警信号，当保护装置动作后，信号元件会发出报警信号，通知运维人员故障发生。信号元件包括光字牌、报警音响等，用于提醒运维人员及时处理故障。03高频保护的分类用于保护高压输电线路，防止故障电流对输电线路造成损坏。输电线路高频保护配电线路高频保护通信线路高频保护用于保护低压配电线路，确保电力供应的稳定性和可靠性。用于保护通信线路，防止信号干扰和损坏。030201按被保护的线路分类按使用的电流性质分类差动电流型高频保护通过比较线路两端的电流大小和方向来判断故障位置，具有较高的灵敏度和可靠性。功率型高频保护通过比较线路两端的功率大小和方向来判断故障位置，适用于长距离输电线路的保护。阻抗型高频保护通过测量线路的阻抗值来判断故障位置，适用于短距离输电线路的保护。使用频率在300kHz以上的保护方式，具有较快的反应速度和较高的灵敏度。高频保护使用频率在300MHz以上的保护方式，具有更高的反应速度和灵敏度，适用于长距离输电线路的保护。超高频保护按使用的频率分类04高频保护的应用超高压电网中，高频保护主要用于监测线路故障，快速切除故障，保障电网稳定运行。总结词在超高压电网中，由于线路距离长、传输容量大，对保护装置的要求极高。高频保护通过利用高频信号传输，快速检测线路故障，准确判断故障位置，实现快速切除故障，有效降低故障影响范围，保障电网的稳定运行。详细描述在超高压电网中的应用总结词高压电网中，高频保护主要用于提高保护装置的灵敏度和选择性，减少保护装置的误动和拒动。详细描述在高压电网中，由于线路和设备的复杂性，保护装置的误动和拒动问题时有发生。高频保护通过利用高频信号传输，能够快速准确地检测线路故障，提高保护装置的灵敏度和选择性，有效减少保护装置的误动和拒动，提高电网的可靠性。在高压电网中的应用总结词配电网中，高频保护主要用于监测馈线故障，缩小故障影响范围，提高供电可靠性。详细描述在配电网中，馈线是供电系统的重要组成部分，其运行状态直接影响到供电可靠性。高频保护通过利用高频信号传输，能够快速准确地检测馈线故障，缩小故障影响范围，提高供电可靠性。同时，高频保护...
