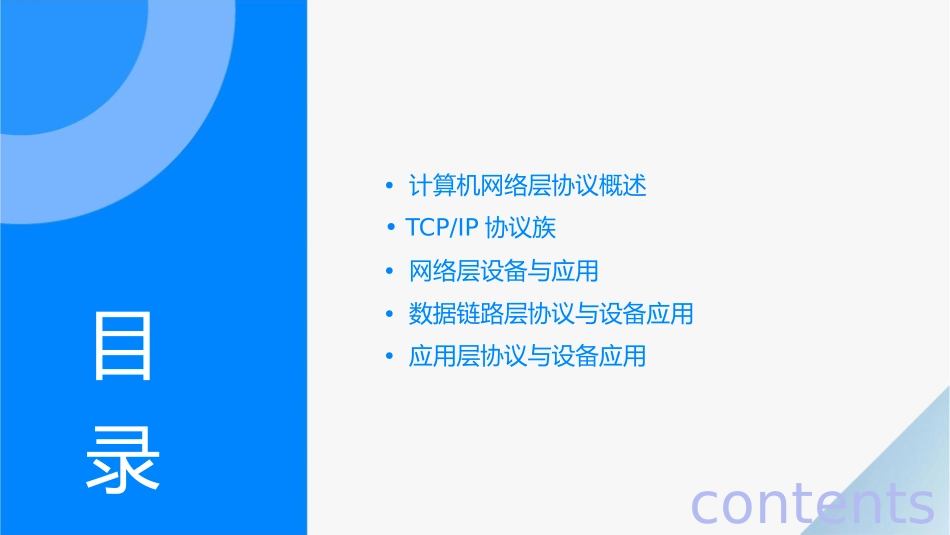

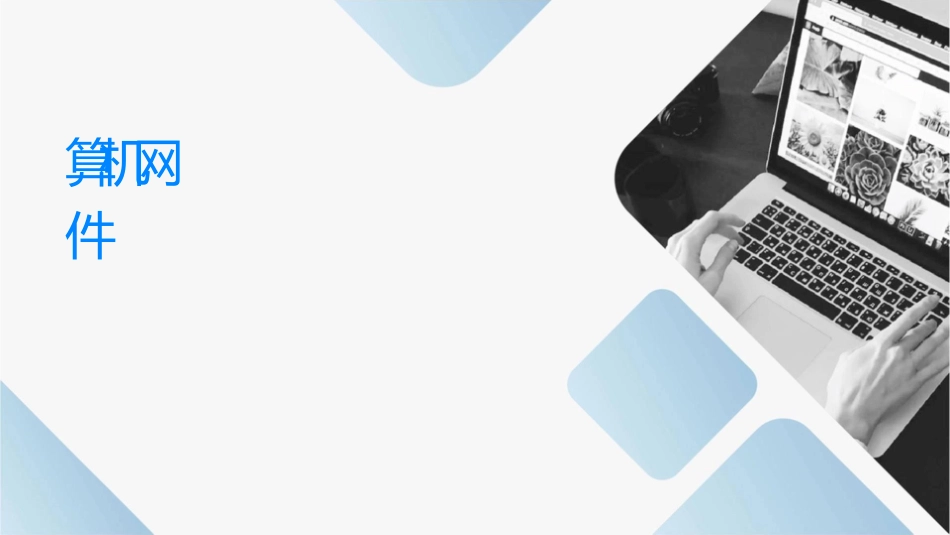

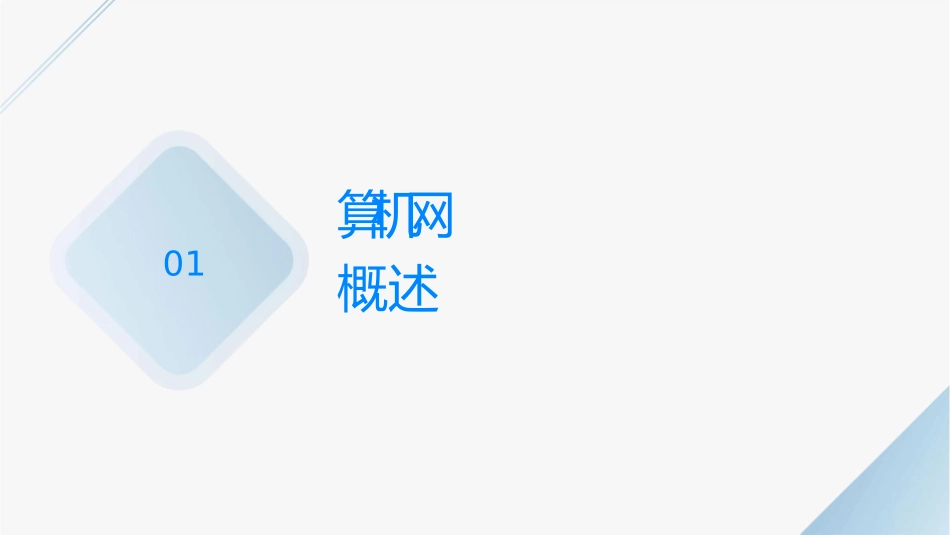

算机网件•计算机网络层协议概述•TCP/IP协议族•网络层设备与应用•数据链路层协议与设备应用•应用层协议与设备应用目录contents算机网概述01协议的概念与作用协议的概念协议是计算机网络中设备之间进行数据交换的规则和约定，用于确保数据传输的可靠性和高效性。协议的作用协议规定了数据传输的格式、数据交换的方式、数据传输的顺序等内容，使得不同厂商和不同型号的设备之间能够相互通信。计算机网络协议的分层结构OSI七层模型OSI七层模型是计算机网络协议的分层结构，包括物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。TCP/IP四层模型TCP/IP四层模型包括网络接口层、网络层、传输层和应用层，其中网络层对应于OSI模型中的网络层和数据链路层。常见的计算机网络层协议IP协议TCP协议IP协议是网络层的核心协议，用于实现主机之间的通信，通过IP地址进行标识。TCP协议是传输层的核心协议，提供可靠的、面向连接的数据传输服务，通过TCP端口进行标识。HTTP协议DNS协议HTTP协议是应用层的核心协议，用于实现Web浏览器和Web服务器之间的通信。DNS协议用于实现域名解析，将域名转换为IP地址，使得用户可以通过域名访问网站。TCP/IP02TCP/IP协议族概述TCP/IP协议族定义了网络通信的规则和标准，是互联网的核心协议之一。TCP/IP协议族包括多个协议，如IP、TCP、UDP等，用于处理数据传输、路由和连接等任务。TCP/IP协议族广泛应用于各种类型的网络设备和系统，如计算机、路由器、交换机等。IP协议IP协议是TCP/IP协议族中的核心协议之一，负责数据包的路由和传输。010203IP协议定义了数据包的格式和地址结构，使得数据可以在互联网中传输。IP协议支持多种网络协议和服务，如TCP、UDP等，为上层协议提供了可靠的数据传输服务。TCP协议TCP协议是TCP/IP协议族中的一种传输层协议，提供了可靠的数据传输服务。TCP协议通过建立连接、发送数据、确认接收和关闭连接等过程，确保数据的完整性和可靠性。TCP协议适用于需要可靠数据传输的应用，如网页浏览、电子邮件等。UDP协议01UDP协议是TCP/IP协议族中的另一种传输层协议，提供了不可靠的数据传输服务。02UDP协议适用于对实时性要求较高的应用，如视频通话、在线游戏等。03UDP协议相对于TCP协议来说，具有简单、高效的特点，但无法保证数据的完整性和可靠性。网03路由器在网络中的应用路由器在网络中起到连接不同网络的作用，能够根据IP地址将数据包从一个网络转发到另一个网络。路由器还可以进行访问控制列表（ACL）配置，以过滤和限制网络流量。路由器可以配置静态路由或动态路由协议，以实现最佳路径选择和数据包转发。路由器在网络中还起到防火墙的作用，能够防止未经授权的访问和数据泄露。交换机在网络中的应用交换机是一种基于MAC地址的数据交换设备，能够根据MAC地址将数据帧从一个端口转发到另一个端口。交换机还可以进行端口聚合，以增加网络带宽和可靠性。ABCD交换机可以配置VLAN（虚拟局域网），以实现不同部门或用户之间的隔离和安全。交换机在网络中起到负载均衡的作用，能够将数据流量分发到多个服务器或网络设备上。防火墙在网络中的应用01020304防火墙是一种网络安全设备，用于防止未经授权的访问和数据泄露。防火墙可以配置访问控制列表（ACL），以过滤和限制网络流量。防火墙还可以进行IP地址过滤和域名过滤，以防止恶意网站的访问。防火墙在网络中起到入侵检测和防御的作用，能够实时监测网络流量并发现潜在的安全威胁。数据路与04数据链路层协议概述0102数据链路层协议是网络协议中的第二层，负责将数据封装成帧，并在物理层上传输。数据链路层协议的主要功能包括帧的封装、帧的传输、帧的接收以及流量控制等。03数据链路层协议的目的是确保数据在物理层上可靠、有效地传输。以太网协议（Ethernet）010302以太网协议是一种广泛使用的局域网协议，采用CSMA/CD（载波监听多路访问/冲突检测）机制进行介质访问控制。以太网帧格式包括目的MAC地址、源MAC地址、类型/长度、数据和帧校验序列（FCS）等字段。以太网设备之间的通信通过MAC地址进行，确保数据帧能够准确地发送到目标设备。PPP协议（点对点协议）PPP...
