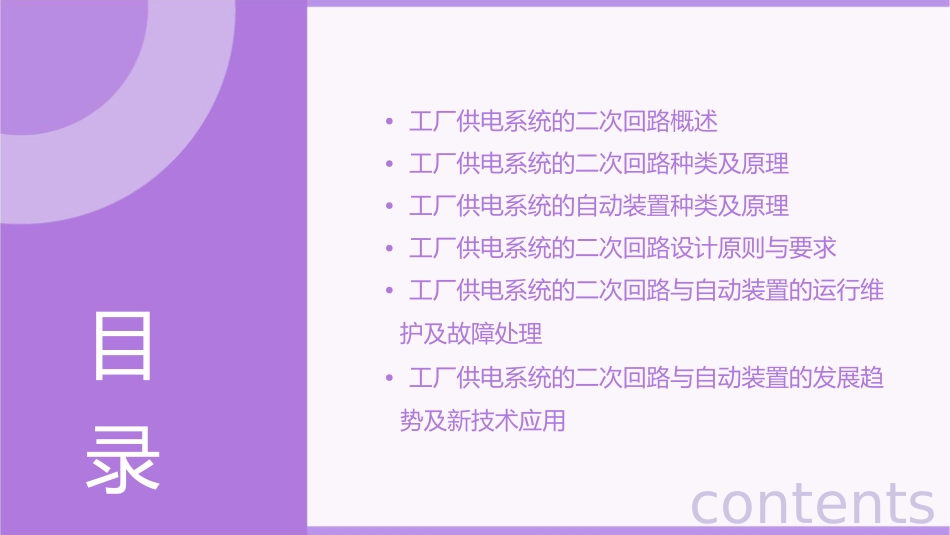

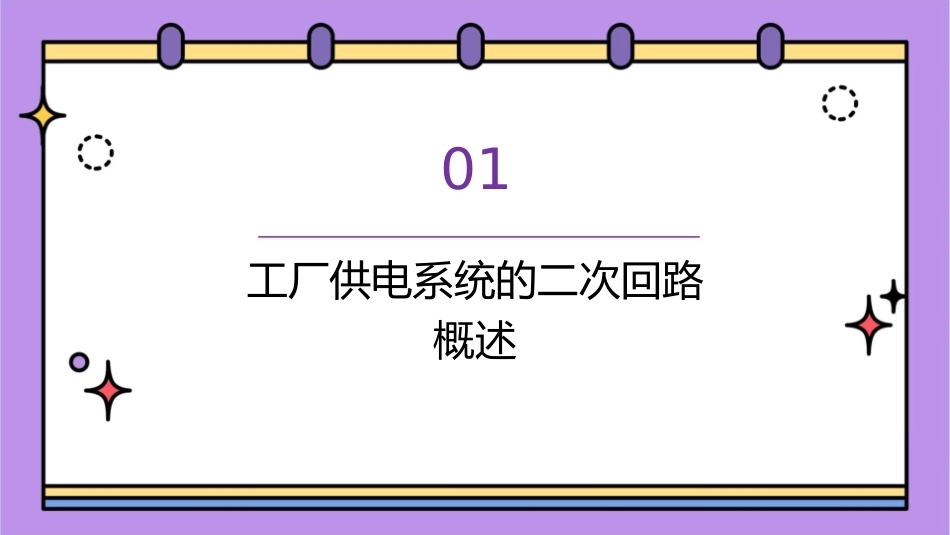

工厂供电系统的二次回路和自动装置课件•工厂供电系统的二次回路概述•工厂供电系统的二次回路种类及原理•工厂供电系统的自动装置种类及原理•工厂供电系统的二次回路设计原则与要求•工厂供电系统的二次回路与自动装置的运行维护及故障处理目•工厂供电系统的二次回路与自动装置的发展趋势及新技术应用录contents01工厂供电系统的二次回路概述定义与特点定义工厂供电系统的二次回路是指对一次设备进行控制、调节、保护和监测的辅助回路，也称为二次侧回路或控制回路。特点二次回路与一次设备不同，它不是直接产生电能或转换电能的部分，而是对一次设备进行监测、控制、调节和保护的关键辅助系统。回路的基本组成电源保护装置为二次回路提供电能。用于对二次回路进行保护，如过流保护、速断保护、差动保护等。开关设备控制装置用于接通或断开二次回路的电源，以及进行负用于对一次设备进行控制，如各种控制开关、按钮、指示灯等。荷的投切等操作。测量仪表信号装置用于监测二次回路的运行状态，如电压表、电流用于发出二次回路的报警、故障等信号，如光字牌、电铃等。表、功率因数表等。回路的主要作用监测作用调节作用二次回路通过测量仪表等设备，对一次设备的运行状态进行实时监测，确保设备正常运行。二次回路通过控制装置等设备，对一次设备的运行参数进行调节，如调整电压、电流等。控制作用保护作用二次回路通过开关设备等设备，对一次设备进行控制操作，如合闸、分闸等。二次回路通过保护装置等设备，对一次设备进行保护操作，如出现过流时自动跳闸。02工厂供电系统的二次回路种类及原理电流、电压互感器及测量回路010203电流互感器电压互感器测量回路将高压大电流转换为低压小电流，供给测量仪表和继电保护装置。将高电压转换为低电压，供给测量仪表和继电保护装置。通过电流、电压互感器测量电力系统中的电流、电压、有功功率、无功功率等参数。操作电源及断路器控制回路操作电源提供直流电源，用于断路器的合闸、跳闸、信号显示等操作。断路器控制回路通过操作电源控制断路器的合闸和跳闸，并监视断路器的状态。断路器与隔离开关的电气联锁断路器与隔离开关的电气联锁保证断路器和隔离开关的操作顺序正确，防止误操作。电气联锁原理利用电磁机构或电动机的控制电路实现断路器和隔离开关的联动。03工厂供电系统的自动装置种类及原理备用电源自动投入装置总结词备用电源自动投入装置是一种在主电源故障时，能够自动切换到备用电源的装置，确保供电的连续性。详细描述备用电源自动投入装置通常由电流互感器、电压互感器、断路器、继电器等元件组成。当主电源出现故障，如电压下降、断电等，装置会自动检测到异常，并立即切断主电源，同时合上备用电源的断路器，确保设备正常运行。自动重合闸装置总结词自动重合闸装置是一种在断路器跳闸后，能够自动重新合闸的装置，以恢复供电。详细描述自动重合闸装置通常由断路器、时间继电器、控制回路等组成。当线路出现故障，如短路、过载等，导致断路器跳闸时，装置会自动检测到跳闸信号，经过一定的延时后，重新合上断路器，以恢复供电。这种装置可以减少停电时间，提高供电的可靠性。同步并列装置要点一要点二总结词详细描述同步并列装置是一种在多电源供电系统中，能够实现电源之间的同步并列运行的装置。同步并列装置通常由电压互感器、电流互感器、断路器、继电器等组成。在多电源供电系统中，由于各电源的电压、频率等参数可能存在差异，直接并列可能导致系统振荡或设备损坏。同步并列装置可以通过检测各电源的参数，在保证系统稳定的前提下，实现各电源之间的同步并列运行。这种装置可以扩大供电系统的容量，提高供电的可靠性。04工厂供电系统的二次回路设计原则与要求二次回路的保护原则继电保护二次回路应配置继电保护装置，以便在发生故障时能够迅速切断电流，保护设备和系统安全。熔断器保护对于一些小电流回路，可以使用熔断器作为简单的保护装置。二次回路的可靠性要求稳定性二次回路应具有足够的稳定性，以确保在正常工作条件下能够长期稳定运行。冗余设计对于关键回路，应考虑采用冗余设计以提高可靠性。二次回路的...
