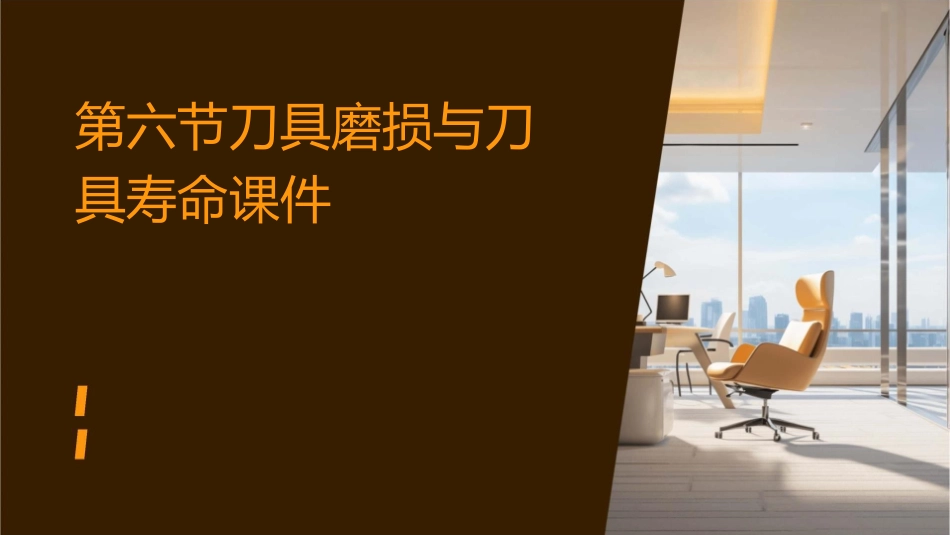

第六节刀具磨损与刀具寿命课件VIP免费

第六节刀具磨损与刀具寿命课件_第1页
1/29
第六节刀具磨损与刀具寿命课件_第2页
2/29
第六节刀具磨损与刀具寿命课件_第3页
3/29

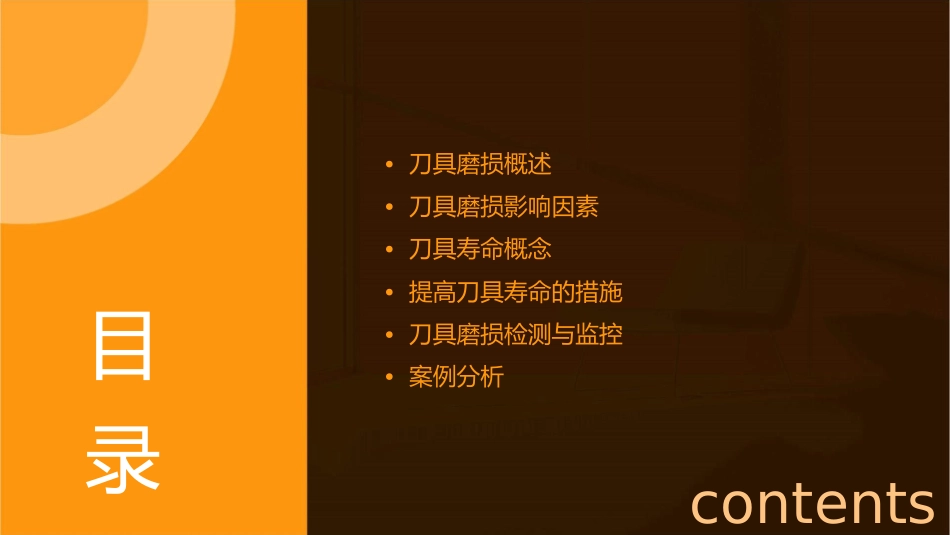

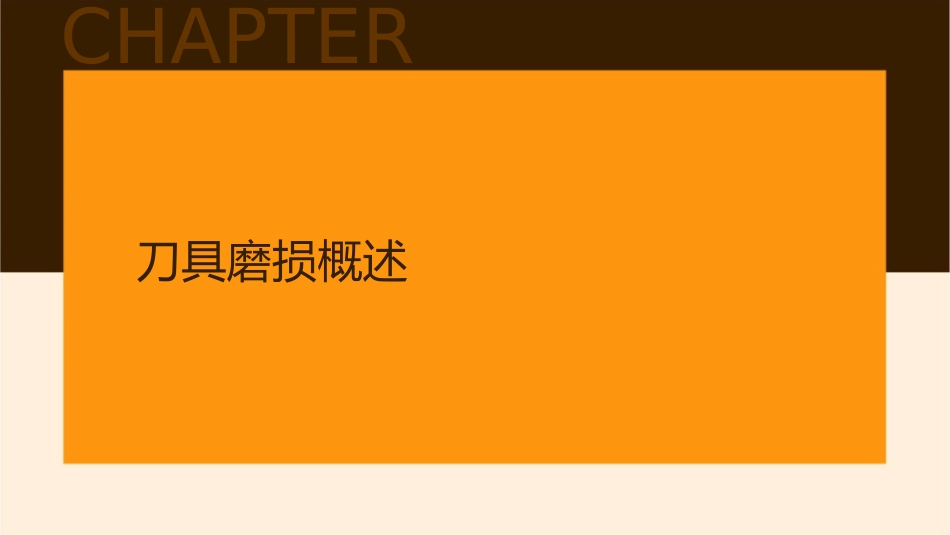

第六节刀具磨损与刀具寿命课件•刀具磨损概述•刀具磨损影响因素•刀具寿命概念•提高刀具寿命的措施•刀具磨损检测与监控•案例分析目录contentsCHAPTER刀具磨损概述刀具磨损定义0102刀具磨损类型磨料磨损粘结磨损扩散磨损氧化磨损刀具磨损过程正常磨损阶段初期磨损阶段急剧磨损阶段CHAPTER刀具磨损影响因素切削参数切削速度切削深度切削深度对刀具磨损的影响较为复杂,在一定范围内增加切削深度可以降低刀具磨损,但过大的切削深度会导致刀具过度磨损。切削速度对刀具磨损有显著影响。随着切削速度的增加,切削温度升高,加剧刀具磨损。进给量进给量过大会导致切削力增大,增加刀具磨损。切削液010203冷却作用润滑作用清洗作用工件材料硬度韧性刀具材料与结构材料结构刀具的几何角度、断屑槽型、涂层等结构因素对切削过程中的摩擦、切屑形成和排出有直接影响,进而影响刀具磨损。CHAPTER刀具寿命概念刀具寿命定义刀具寿命受到多种因素的影响,如切削参数、切削材料、刀具材料和几何形状等。刀具寿命与切削效率的关系随着刀具磨损的增加,切削效率会逐渐降低。当刀具磨损到一定程度时,切削力会增加,切削温度会升高,导致切削刃崩刃或破损,切削效率急剧下降。刀具寿命预测模型根据实际切削条件和刀具磨损数据,建立数学模型来预测刀具寿命。通过实验和统计分析,确定影响刀具寿命的关键因素及其权重,建立预测模型。预测模型可用于指导生产实践,优化切削参数和刀具材料选择,提高生产效率和加工质量。CHAPTER提高刀具寿命的措施合理选择刀具材料高硬度高韧性化学稳定性优化刀具几何参数前角后角刃倾角适当增大前角可以减小切削力,降低切削温度,从而延长刀具寿命。但前角过大可能会降低刀具强度和散热效果。后角的合理选择能够减小刀具与工件之间的摩擦,降低切削热,提高刀具寿命。刃倾角的选择能够影响切屑的流向和切削液的流动,从而影响切削效果和刀具寿命。控制切削参数切削速度进给量切削深度使用切削液冷却作用润滑作用清洗作用CHAPTER刀具磨损检测与监控刀具磨损检测方法直接观察法测量工具法振动分析法切削力测量法通过目视或显微镜直接观察刀具的磨损程度,使用测量工具如千分尺、卡尺等测量刀具的尺寸变化,以评估磨损程度。通过检测刀具的振动信号,分析其频率和幅值通过测量切削过程中的切削力变化,分析刀具磨损对切削力的影响。适用于磨损较轻微的情况。变化,判断刀具磨损情况。在线刀具监控系统01020304实时监测刀具磨损数据处理与分析预警与提示提高生产效率离线刀具检测技术定期检测刀具磨损适用特定场合。精度要求高及时调整与维护CHAPTER案例分析案例一:某加工中心刀具磨损与寿命分析要点一要点二总结词详细描述该案例对某加工中心的刀具磨损和寿命进行了深入研究,通过收集数据、分析磨损机理和优化切削参数,提高了刀具寿命。该案例首先对加工中心刀具的磨损情况进行了观察和记录,分析了不同切削条件下刀具的磨损机理。通过实验研究,优化了切削参数,如切削速度、进给量和切削深度等,以降低刀具磨损和提高刀具寿命。此外,还探讨了冷却润滑剂对刀具寿命的影响。研究结果表明,优化后的切削参数和合理的冷却润滑措施能有效提高刀具寿命,降低生产成本。案例二:高效切削条件下刀具磨损与寿命研究总结词详细描述该案例研究了高效切削条件下刀具的磨损和寿命,通过实验验证了高效切削技术对提高刀具寿命的作用。该案例采用实验方法,在高效切削条件下对刀具的磨损和寿命进行了研究。实验中,采用了不同的切削速度、进给量和切削深度等参数,观察刀具的磨损情况和寿命。实验结果表明,在高效切削条件下,合理的切削参数选择能够有效降低刀具的磨损和提高其寿命。此外,还探讨了高效切削技术对加工效率和产品质量的影响。研究结果为推广高效切削技术提供了理论支持和实践指导。案例三WATCHING

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第六节刀具磨损与刀具寿命课件
