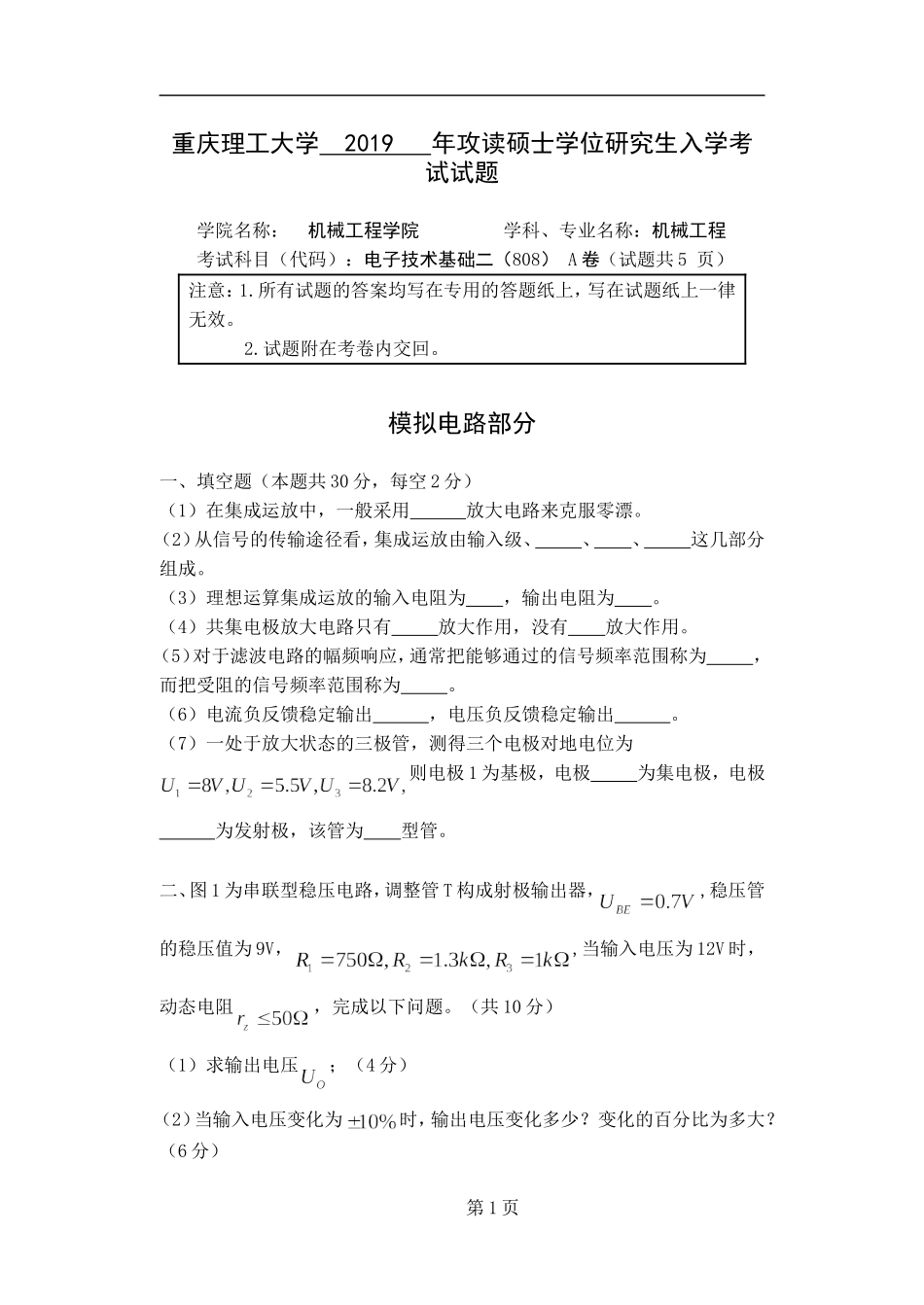

重庆理工大学2019年攻读硕士学位研究生入学考试试题学院名称：机械工程学院学科、专业名称：机械工程考试科目（代码）：电子技术基础二（808）A卷（试题共5页）注意：1.所有试题的答案均写在专用的答题纸上，写在试题纸上一律无效。2.试题附在考卷内交回。模拟电路部分一、填空题（本题共30分，每空2分）（1）在集成运放中，一般采用放大电路来克服零漂。（2）从信号的传输途径看，集成运放由输入级、、、这几部分组成。（3）理想运算集成运放的输入电阻为，输出电阻为。（4）共集电极放大电路只有放大作用，没有放大作用。（5）对于滤波电路的幅频响应，通常把能够通过的信号频率范围称为，而把受阻的信号频率范围称为。（6）电流负反馈稳定输出，电压负反馈稳定输出。（7）一处于放大状态的三极管，测得三个电极对地电位为则电极1为基极，电极为集电极，电极为发射极，该管为型管。二、图1为串联型稳压电路，调整管T构成射极输出器，,稳压管的稳压值为9V，,当输入电压为12V时，动态电阻，完成以下问题。（共10分）（1）求输出电压；（4分）（2）当输入电压变化为时，输出电压变化多少？变化的百分比为多大？（6分）第1页图1三、如图2所示，T1和T2管的均为100，均为，,，完成以下问题。（共15分）（1）求电路的共模输入电压；（3.5分）（2）求电路的差模输入电压；（3.5分）（3）求输出动态电压。（8分）图2四、如图3所示，已知T1，T2的,,直流功耗可忽略不计，完成以下问题。（共20分）（1）合理连接a、b、c、d、e、f、h、i、k之间连线，使放大电路输入电阻增大，输出电阻减小；（4分）（2）说明D1、D2的作用；（2分）（3）若，要满足电路的电压增益为50，求的大小；（4分）（4）若输入电压足够大，求负载上获得最大输出功率和电路转换效率；（6第2页分）（5）若输入正弦电压最大值为0.1V，求输出功率。（4分）四、图3数字电路部分五、试写出函数的最小项标准式（即最小项“与或”式）。(5分)六、试写出函数的对偶式。（6分）七、试用卡诺图化简如下函数。（12分）八、试写出图4电路中的输出X、Y的函数表达式，画出函数Y的真值表，并描述函数Y的逻辑功能。（15分）图4第3页ik&=1=11XYABC>1九、如图5所示电路中，JK触发器的起始状态为“0”，下降沿触发。已知CP、A的波形，试写出次态方程Qn+1的表达式，化简Qn+1，并画出CP、A、Q的波形。（12分）图5十、用74HC151完成电路设计。某一比赛中有三名裁判，其中有主裁A，裁判B、C，每名裁判面前均有一个“同意”按钮。电路需完成如下功能，当有两名裁判（其中一名必须为主裁）判决为同意时，显示“过关”的灯F才会亮。74HC151功能表见表1所示，符号示意图见图6所示。（共15分）要求：（1）画出F的真值表；（5分）（2）写出F的函数表达式及电路设计的具体分析过程；（5分）（3）在74HC151逻辑符号示意图上画出连线图（可附加必要的门电路）。（5分）表1图6十一、试用四位同步二进制计数器74LS161实现八进制计数功能，要求采用清零法，74LS161的功能表如表2所示。要求，请在74LS161符号示意图图7上画出连线图，可附加必要的门电路。Q3输出为高位，Q0输出低位。（10分）第4页S2S1S074HC151E表2图7第5页
