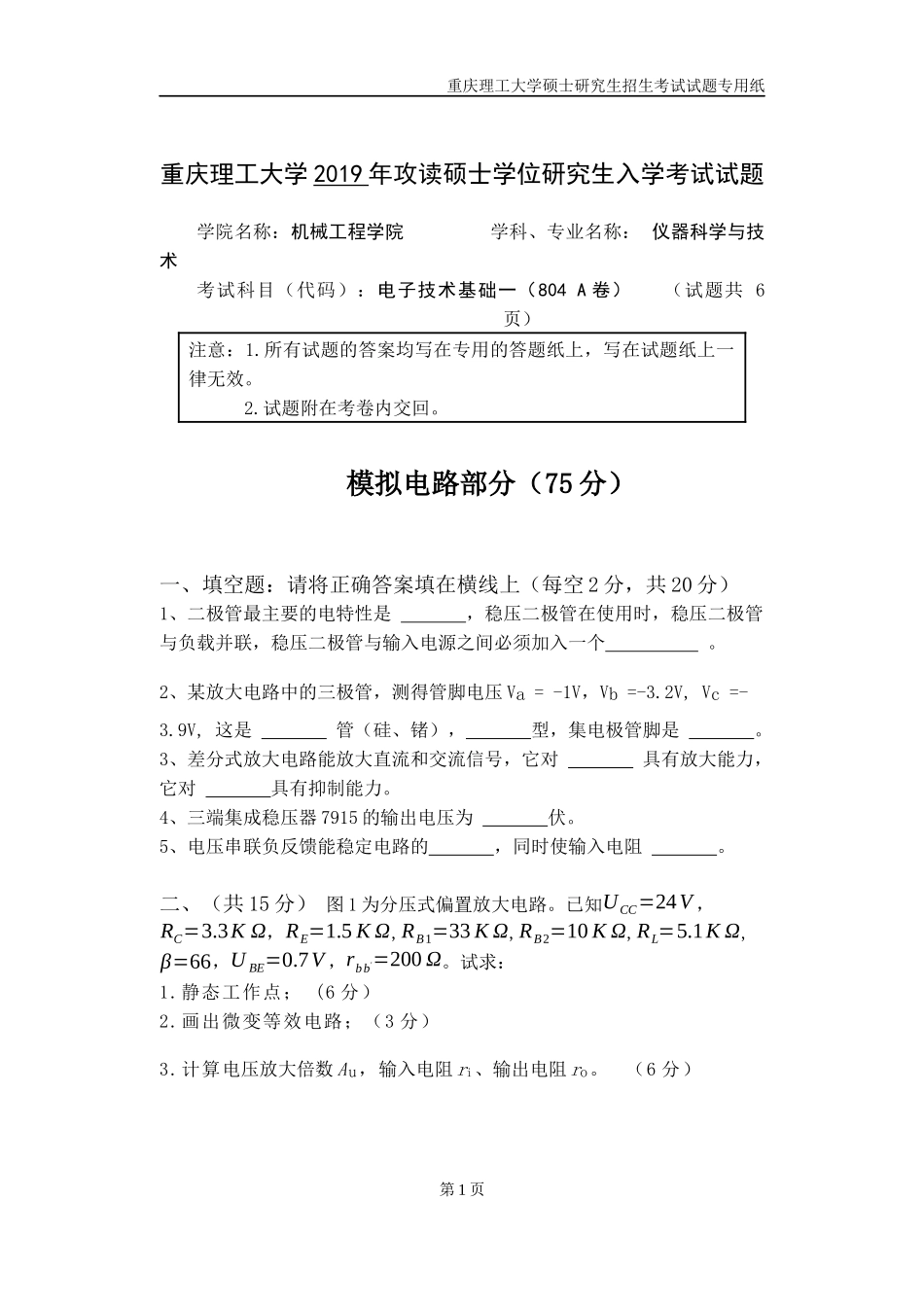

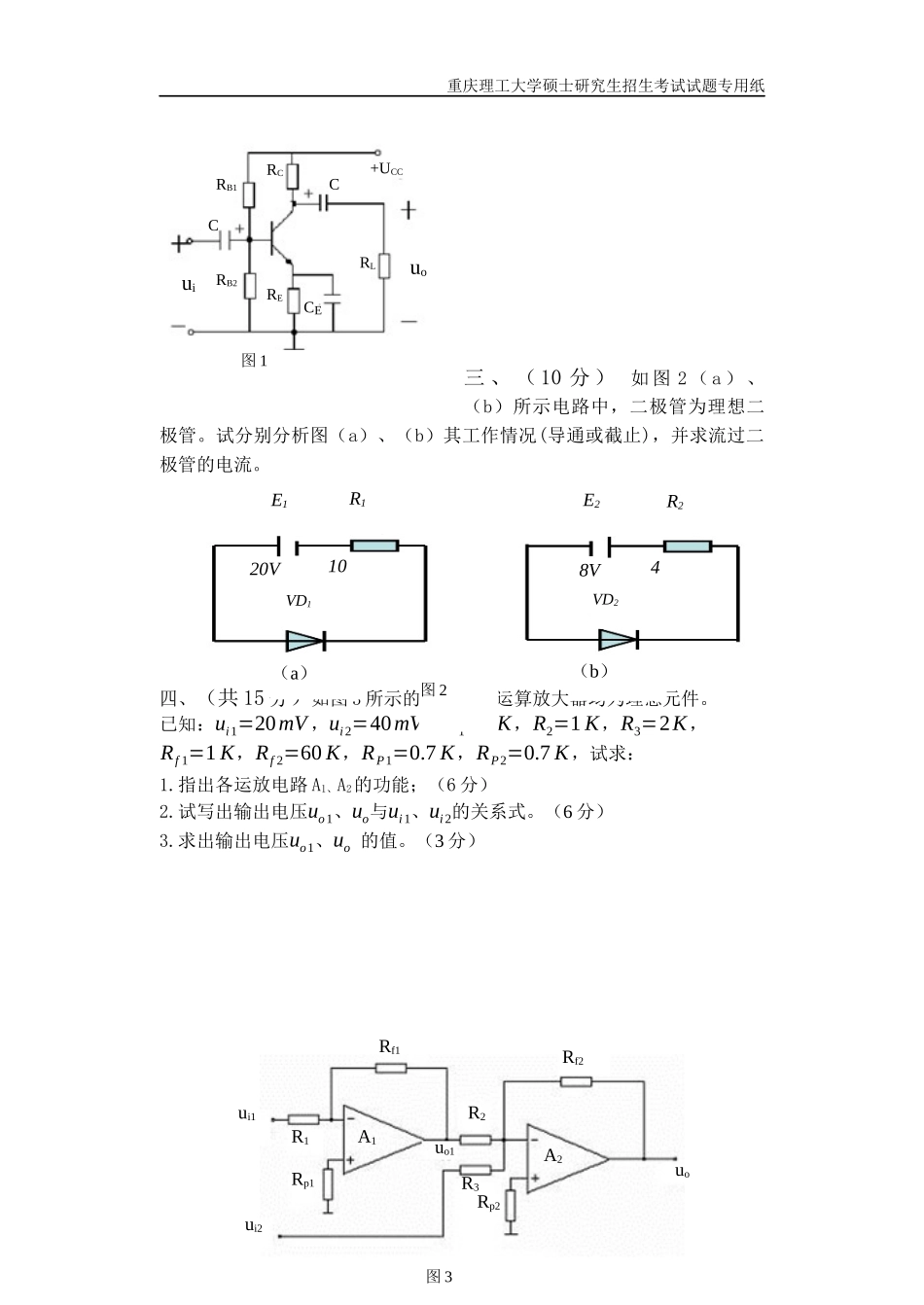

重庆理工大学硕士研究生招生考试试题专用纸重庆理工大学2019年攻读硕士学位研究生入学考试试题学院名称：机械工程学院学科、专业名称：仪器科学与技术考试科目（代码）：电子技术基础一（804A卷）（试题共6页）注意：1.所有试题的答案均写在专用的答题纸上，写在试题纸上一律无效。2.试题附在考卷内交回。模拟电路部分（75分）一、填空题：请将正确答案填在横线上（每空2分，共20分）1、二极管最主要的电特性是，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个。2、某放大电路中的三极管，测得管脚电压Va=-1V，Vb=-3.2V,Vc=-3.9V,这是管（硅、锗），型，集电极管脚是。3、差分式放大电路能放大直流和交流信号，它对具有放大能力，它对具有抑制能力。4、三端集成稳压器7915的输出电压为伏。5、电压串联负反馈能稳定电路的，同时使输入电阻。二、（共15分）图1为分压式偏置放大电路。已知UCC=24V，RC=3.3KΩ，RE=1.5KΩ,RB1=33KΩ,RB2=10KΩ,RL=5.1KΩ,β=66，UBE=0.7V，rbb'=200Ω。试求：1.静态工作点；(6分）2.画出微变等效电路；（3分）3.计算电压放大倍数Au，输入电阻ri、输出电阻ro。（6分）第1页重庆理工大学硕士研究生招生考试试题专用纸三、（10分）如图2（a）、（b）所示电路中，二极管为理想二极管。试分别分析图（a）、（b）其工作情况(导通或截止)，并求流过二极管的电流。四、（共15分）如图3所示的电路中，运算放大器均为理想元件。已知：ui1=20mV，ui2=40mV，R1=2K，R2=1K，R3=2K，Rf1=1K，Rf2=60K，RP1=0.7K，RP2=0.7K，试求：1.指出各运放电路A1、A2的功能；（6分）2.试写出输出电压uo1、uo与ui1、ui2的关系式。（6分）3.求出输出电压uo1、uo的值。（3分）第2页CE+UCCuouiRLCRERCCRB2RB1图1VD2VD14108V20VR2R1E2E1图2（b）（a）R3图3A2A1uo1Rp2R2Rf2Rf1Rp1R1uoui2ui1重庆理工大学硕士研究生招生考试试题专用纸五、（共15分）如图4所示的电路，试求：1.在电路图上标出瞬时极性，并指出极间反馈的类型。（6分）2.引入该反馈对放大电路性能（包括增益、输出量及输入、输出电阻）起什么作用？（7分）3.在深度负反馈条件下，该电路的电压放大倍数是多少？（2分）数字电路部分（75分）一、填空题（每空2分，共10分）1、如图5所示的电路中，输入需要满足条件，才能保证电路中的灯亮。2、如图6所示为电路输入输出时序图，其电路的逻辑功能为门。第3页图5YAB重庆理工大学硕士研究生招生考试试题专用纸图63、假设4位二进制计数器的时钟频率为80KHz，则最高位Q3输出信号的输出频率为KHz。4、如图7所示由JK触发器构成的电路，当Q0为低电平时，FF1及FF2的输出为。5、（10010111）8421BCD=（）8二、电路分析题（共32分）1、如图8所示电路是由边沿D触发器构成的时序逻辑电路，试分析该电路，写出激励方程，次态方程，画出状态转换真值表，并画出输出信号Q的波形时序图，判断该电路的功能（设触发器的初始状态为0）。（12分）第4页图7图8重庆理工大学硕士研究生招生考试试题专用纸2、如图9电路是由半加器构成的组合逻辑电路，试分析该电路，列出真值表、函数表达式并说明电路的功能。（10分）3、用卡诺图法化简具有无关项的逻辑函数。（10分）f(w,x,y,z)=∑m(0,1,2,8,11)+∑d(3,9,15)三、电路设计题（共33分）1、采用门电路设计一个三输入、二输出的全减器，电路能够实现输入x-y-z,其中z为来自低位的借位，输出为B、D，其中B为输出的借位，D为差值结果。（要求列出真值表，写出函数表达式，画出电路图）（10分）2、图10(a)为采用四选一的数据选择器设计的逻辑电路，要求写出输出F与输入A、B、C的逻辑函数式，并改用八选一的数据选择器74LS151在图10(b)中来设计同样功能的电路。（13分）3、试用4位同步二进制计数器74HC163设计9进制计数器，可以附加必要的门电路，画出电路连线及状态转换图（该芯片的功能表如表1所示及逻辑符号如图11所示）。（10分）第5页图10四选一（a）四选一图9JCLKX3X2X1（b）重庆理工大学硕士研究生招生考试试题专用纸第6页CLR0000保持保持计数d0d1d2d3Q0Q1Q2Q3输出d0d1d2d3D0D1D2D3输入LOAD1110CPENPENT001111110图11J表1
