天然气管道定向钻穿越铁路施工方案VIP免费

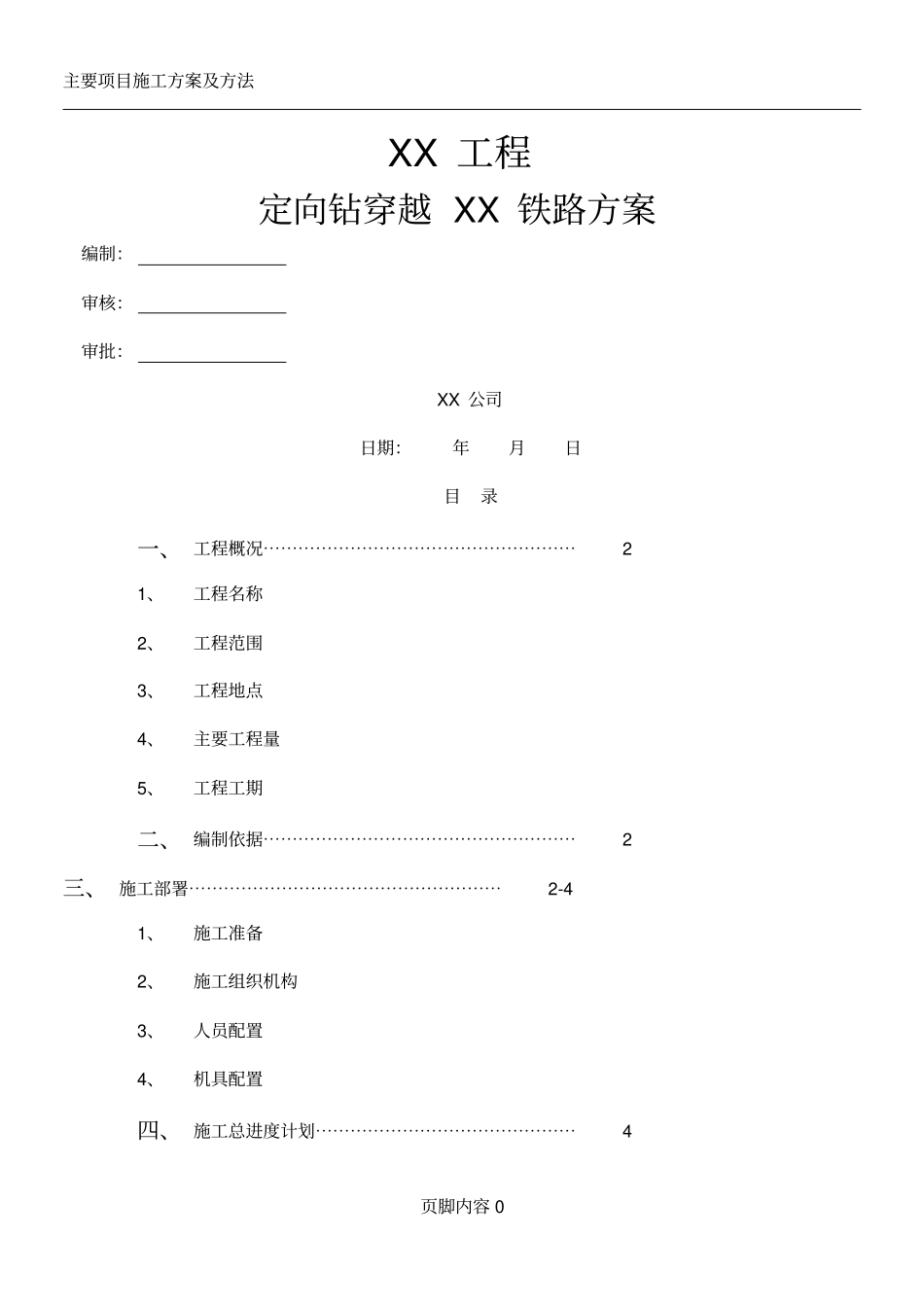

天然气管道定向钻穿越铁路施工方案_第1页
1/20
天然气管道定向钻穿越铁路施工方案_第2页
2/20

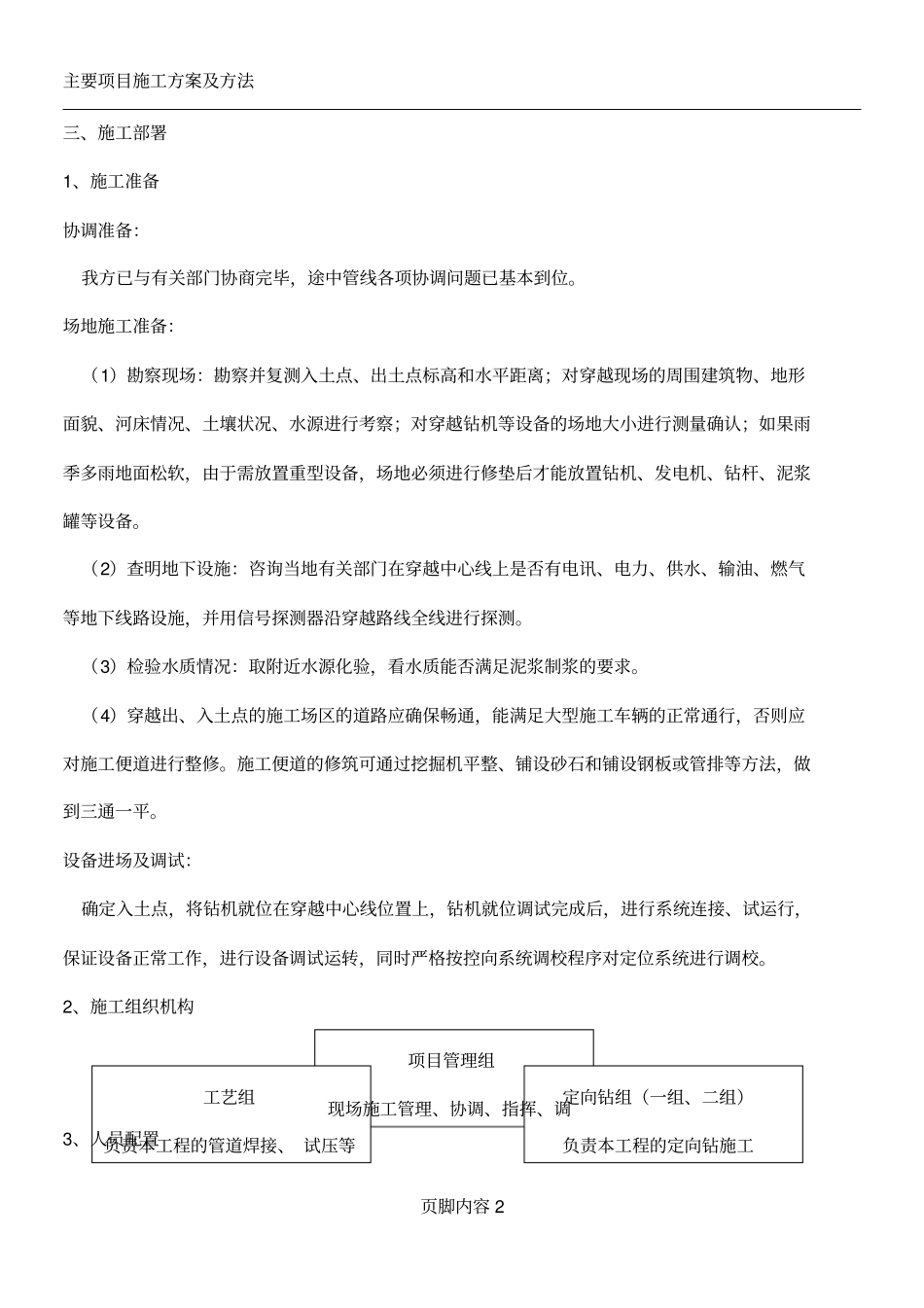

天然气管道定向钻穿越铁路施工方案_第3页
3/20
主要项目施工方案及方法页脚内容0XX工程定向钻穿越XX铁路方案编制:审核:审批:XX公司日期:年月日目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21、工程名称2、工程范围3、工程地点4、主要工程量5、工程工期二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2-41、施工准备2、施工组织机构3、人员配置4、机具配置四、施工总进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4主要项目施工方案及方法页脚内容1五、各项资源需要量计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5六、施工流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5-12七、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12-13八、安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13-16九、工期保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16十、安全施工事故预防及应急响应与救援预案⋯⋯⋯⋯16-18一、工程概况1、工程名称:XX工程。2、工程范围:定向钻穿越XX铁路。3、工程地点:XX。4、主要工程量:施工地点管道规格管道穿越长度(约)管道穿越最深度(约)施工班组XXDeXXXmXm定向钻一组XXDeXXXmXm定向钻二组5、工程工期:计划X年X月X日至X年X月X日完成施工,工期为X个日历日。二、编制依据1、《水平定向钻进管线铺设工程技术规范》CSTT;2、《输气管道工程设计规范》GB50251---2003;3、《油气输送管道穿越工程设计规范》GB50423-2007;4、《石油天然气建设工程施工质量验收规范输油输气管道线路工程》(SY4208-2008);5、《油气输送管道穿越工程施工验收规范》(GB50424-2007)。主要项目施工方案及方法页脚内容2三、施工部署1、施工准备协调准备:我方已与有关部门协商完毕,途中管线各项协调问题已基本到位。场地施工准备:(1)勘察现场:勘察并复测入土点、出土点标高和水平距离;对穿越现场的周围建筑物、地形面貌、河床情况、土壤状况、水源进行考察;对穿越钻机等设备的场地大小进行测量确认;如果雨季多雨地面松软,由于需放置重型设备,场地必须进行修垫后才能放置钻机、发电机、钻杆、泥浆罐等设备。(2)查明地下设施:咨询当地有关部门在穿越中心线上是否有电讯、电力、供水、输油、燃气等地下线路设施,并用信号探测器沿穿越路线全线进行探测。(3)检验水质情况:取附近水源化验,看水质能否满足泥浆制浆的要求。(4)穿越出、入土点的施工场区的道路应确保畅通,能满足大型施工车辆的正常通行,否则应对施工便道进行整修。施工便道的修筑可通过挖掘机平整、铺设砂石和铺设钢板或管排等方法,做到三通一平。设备进场及调试:确定入土点,将钻机就位在穿越中心线位置上,钻机就位调试完成后,进行系统连接、试运行,保证设备正常工作,进行设备调试运转,同时严格按控向系统调校程序对定位系统进行调校。2、施工组织机构3、人员配置项目管理组现场施工管理、协调、指挥、调工艺组负责本工程的管道焊接、试压等定向钻组(一组、二组)负责本工程的定向钻施工主要项目施工方案及方法页脚内容3班组人数人员职责联系电话项目管理组X现场管理、协调、指挥等X现场人员、机具、材料调配等X技术指导等工艺组X(焊工)管道焊接、试压等以下人员空白定向钻一组X(导向)定向钻施工以下人员空白定向钻二组X(导向)定向钻施工以下人员空白4、机具配置序号机械设备型号数量用途1定向钻机ZT-25A型1定向钻施工(一组)2定向钻机ZT—18型1定向钻施工(二组)3管线探测仪雷迪80001探测地下设施4车辆轻型普通货车2运输5全自动电熔焊机DRJ1管道焊接6热熔焊接机315型1管道焊接7空压机/1管道吹扫、试压8压缩空气油水分离器LD-101管道吹扫、试压过滤主要项目施工方案及方法页脚内容49压力表YA-1502管道试压四、施工总进度计划项目名称时间工期(天)投入人员(个)投入资源总进度计划2014.1.08至2014.1.14727详见六、各项资源需要量计划现场勘踏、地下物探2014.1.0814管线仪一台管道焊接、试压自检约300米2014.1.08至2014.1.0927热熔焊接机一台、空压机一台、试压表两块管道试压约300米2014.1.1017空压机一台、试压表两块工作坑开挖2014.1.1015/定向钻施工两处,共约300米2014.1.11至2...
