(江苏专用)高考物理一轮复习 第10章 交变电流 传感器 交变电流 传感器 基础课时27 变压器 远距离输电(含解析)-人教版高三物理试题VIP免费

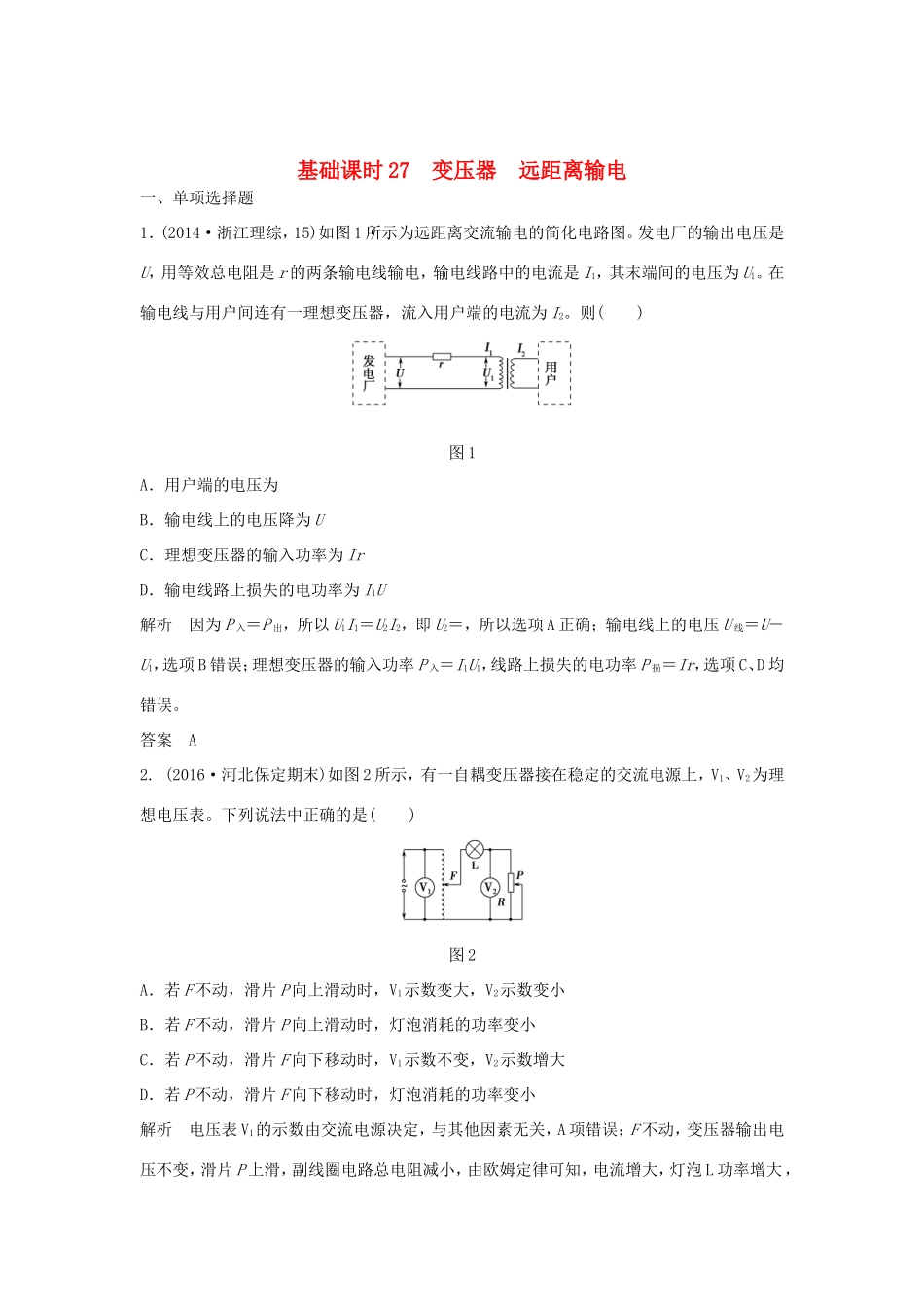

(江苏专用)高考物理一轮复习 第10章 交变电流 传感器 交变电流 传感器 基础课时27 变压器 远距离输电(含解析)-人教版高三物理试题_第1页
1/8

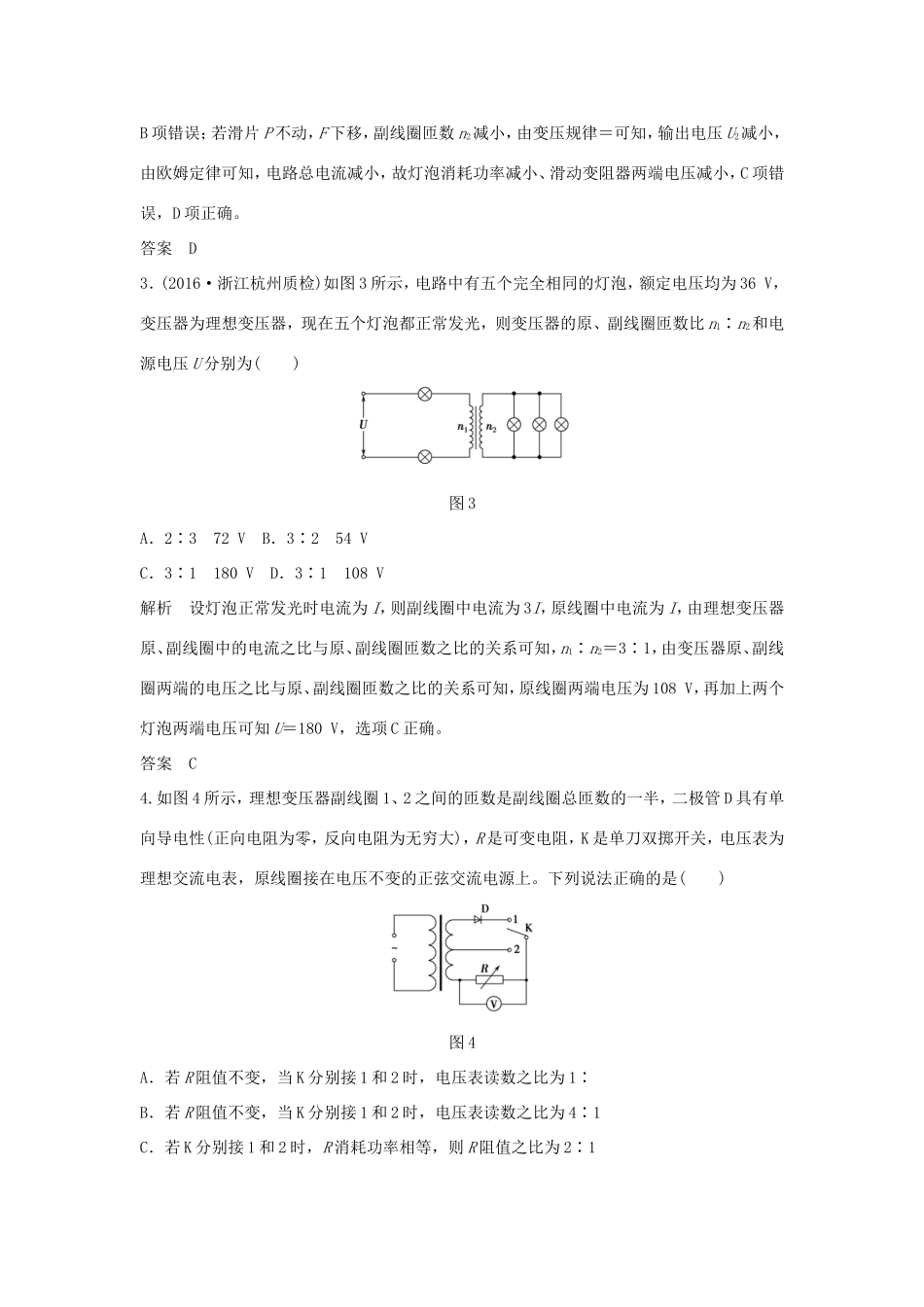

(江苏专用)高考物理一轮复习 第10章 交变电流 传感器 交变电流 传感器 基础课时27 变压器 远距离输电(含解析)-人教版高三物理试题_第2页
2/8
(江苏专用)高考物理一轮复习 第10章 交变电流 传感器 交变电流 传感器 基础课时27 变压器 远距离输电(含解析)-人教版高三物理试题_第3页
3/8
基础课时27变压器远距离输电一、单项选择题1.(2014·浙江理综,15)如图1所示为远距离交流输电的简化电路图。发电厂的输出电压是U,用等效总电阻是r的两条输电线输电,输电线路中的电流是I1,其末端间的电压为U1。在输电线与用户间连有一理想变压器,流入用户端的电流为I2。则()图1A.用户端的电压为B.输电线上的电压降为UC.理想变压器的输入功率为IrD.输电线路上损失的电功率为I1U解析因为P入=P出,所以U1I1=U2I2,即U2=,所以选项A正确;输电线上的电压U线=U-U1,选项B错误;理想变压器的输入功率P入=I1U1,线路上损失的电功率P损=Ir,选项C、D均错误。答案A2.(2016·河北保定期末)如图2所示,有一自耦变压器接在稳定的交流电源上,V1、V2为理想电压表。下列说法中正确的是()图2A.若F不动,滑片P向上滑动时,V1示数变大,V2示数变小B.若F不动,滑片P向上滑动时,灯泡消耗的功率变小C.若P不动,滑片F向下移动时,V1示数不变,V2示数增大D.若P不动,滑片F向下移动时,灯泡消耗的功率变小解析电压表V1的示数由交流电源决定,与其他因素无关,A项错误;F不动,变压器输出电压不变,滑片P上滑,副线圈电路总电阻减小,由欧姆定律可知,电流增大,灯泡L功率增大,B项错误;若滑片P不动,F下移,副线圈匝数n2减小,由变压规律=可知,输出电压U2减小,由欧姆定律可知,电路总电流减小,故灯泡消耗功率减小、滑动变阻器两端电压减小,C项错误,D项正确。答案D3.(2016·浙江杭州质检)如图3所示,电路中有五个完全相同的灯泡,额定电压均为36V,变压器为理想变压器,现在五个灯泡都正常发光,则变压器的原、副线圈匝数比n1∶n2和电源电压U分别为()图3A.2∶372VB.3∶254VC.3∶1180VD.3∶1108V解析设灯泡正常发光时电流为I,则副线圈中电流为3I,原线圈中电流为I,由理想变压器原、副线圈中的电流之比与原、副线圈匝数之比的关系可知,n1∶n2=3∶1,由变压器原、副线圈两端的电压之比与原、副线圈匝数之比的关系可知,原线圈两端电压为108V,再加上两个灯泡两端电压可知U=180V,选项C正确。答案C4.如图4所示,理想变压器副线圈1、2之间的匝数是副线圈总匝数的一半,二极管D具有单向导电性(正向电阻为零,反向电阻为无穷大),R是可变电阻,K是单刀双掷开关,电压表为理想交流电表,原线圈接在电压不变的正弦交流电源上。下列说法正确的是()图4A.若R阻值不变,当K分别接1和2时,电压表读数之比为1∶B.若R阻值不变,当K分别接1和2时,电压表读数之比为4∶1C.若K分别接1和2时,R消耗功率相等,则R阻值之比为2∶1D.若K分别接1和2时,R消耗功率相等,则R阻值之比为4∶1解析由于二极管具有单向导电性,负载电阻只有一半时间有电流通过,在负载不变的情况下,与不接二极管相比,接上二极管之后负载功率减半。设变压器副线圈总的电压有效值为U,当K接1时,R两端电压有效值为U′,则有=,得到U′=U,当K接2时,R两端电压U2=,因此,当K分别接1和2时,电压表读数之比为∶1,A、B均错误;当K接1时,R消耗的功率P==,当K接2时,R消耗的功率P==,所以=2∶1,C正确,D错误。答案C5.一台该型号的柴油发电机给灾民临时安置区供电,如图5所示。发电机到安置区的距离是400m,输电线路中的火线和零线均为GBCZ60型单股铜导线,该型号导线单位长度的电阻为2.5×10-4Ω,安置区家用电器的总功率为44kW,当这些额定电压为220V的家用电器都正常工作时()图5型号AED6500S输出电压范围220~300V最大输出功率60kWA.输电线路中的电流为20AB.发电机的实际输出电压为300VC.在输电线路上损失的电功率为8kWD.如果该柴油发电机发的电是正弦式交变电流,则其输出电压最大值是300V解析当这些额定电压为220V的家用电器都正常工作时,输电线路中的电流为I==200A,A错误;导线电阻为R=2.5×10-4×400×2Ω=0.2Ω,则发电机的实际输出电压为U输=U+IR=260V,B错误;在输电线路上损失的电功率为P损=I2R=8kW,C正确;如果该柴油发电机发的电是正弦式交变电流,则其输出电压的最大值是Um=U输=368V,D错误。答案C6.(2016·湖北襄阳模拟)一般发电机组输出的电压在10kV左右,不符合远距离输...
