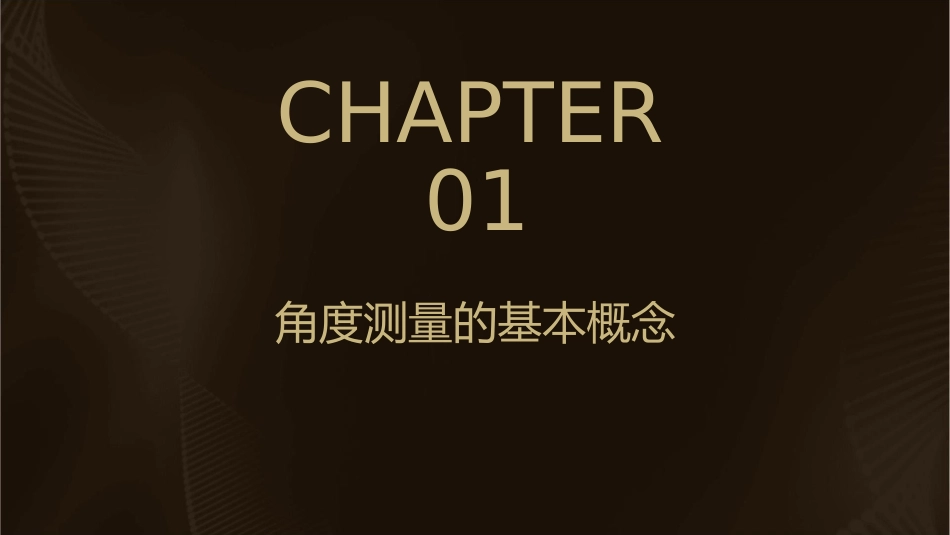

角度测量原理及方法课件•角度测量的基本概念•角度测量的基本原理•角度测量的常用方法•现代角度测量技术•角度测量的误差分析•角度测量的应用实例CHAPTER01角度测量的基本概念角度测量的定义01角度测量是测量两个方向之间夹角大小的过程，常用于确定物体在空间中的位置和姿态。02在几何学中，角度是两条射线、线段或平面之间的夹角，可以用度数、弧度或其他单位来表示。角度测量的单位010203度数弧度其他单位最常用的角度测量单位，一圈为360度，常见于角度制。以弧长与半径之比定义的角，一圈为2π弧度，常见于弧度制。如密位、分、秒等，用于军事和天文等领域。角度测量的分类接触式测量非接触式测量在线式测量通过接触被测物体来测量角度，如量角器、分度头等。利用光学、电磁学等原理测量角度，如望远镜、经纬仪、陀螺仪等。在生产过程中对物体进行连续的角度测量，常用于自动化生产线和机器人等领域。CHAPTER02角度测量的基本原理角度测量的几何原理角度测量的定义角度是描述两条射线、线段或平面之间夹角大小的量度，通常用度（°）、弧度（rad）或密位（m）等单位表示。角度测量的方法通过几何学中的相似三角形、勾股定理等原理，利用已知长度和角度的三角形，可以推算出未知角度的大小。角度测量的三角函数原理三角函数的定义三角函数是描述三角形中边与角之间关系的数学工具，包括正弦、余弦、正切等。三角函数在角度测量中的应用通过三角函数，可以将角度与边长之间的关系转化为数学表达式，从而方便地计算出角度大小。角度测量的物理原理光的干涉与衍射通过光的干涉和衍射现象，可以测量微小角度的变化，如激光陀螺仪等。惯性测量利用惯性原理，通过测量物体在加速度下的位移来推算出角度变化，如陀螺仪等。CHAPTER03角度测量的常用方法直尺法简单直接直尺法是最简单直接的角度测量方法，通过将直尺的一边放置在基面上，另一边与斜面相交，形成角度。这种方法适用于测量角度较小的情况，但精度较低。三角法精度较高三角法是一种通过三角函数计算角度的方法。通过测量两个直角三角形的边长，利用三角函数关系计算出角度。这种方法精度较高，适用于测量角度较大的情况。光学仪器法高精度测量光学仪器法是一种高精度的角度测量方法，通过使用光学仪器（如望远镜、显微镜等）来测量角度。这种方法精度高，测量范围广，但需要专业的操作和校准。CHAPTER04现代角度测量技术激光测距技术激光测距技术利用激光的高方向性、高单色性和高亮度等特点，测量出激光发射点到目标点的直线距离。激光测距的精度高，测量结果稳定可靠，广泛应用于地形测量、建筑工程测量和军事等领域。激光测距的方法包括脉冲法、相位法和干涉法等，其中脉冲法和相位法适用于远距离测量，干涉法适用于短距离测量。全站仪技术全站仪是一种集测距、测角、计算和记录于一体的自动化测量仪器，具有操作简便、精度高、功能齐全等优点。全站仪通过发射和接收红外光或可见光，能够快速准确地测量水平角、垂直角和斜距等参数，广泛应用于地形测量、施工放样等领域。全站仪技术的发展趋势是智能化、自动化和多功能化，未来将进一步提高测量精度和效率。GPS定位技术GPS定位技术利用全球卫星导航系统（GNSS）进行定位，具有覆盖范围广、定位精度高、实时性强等优点。GPS定位的基本原理是利用接收到的卫星信号，通过解算多颗卫星至地面接收机的距离，确定地面接收机的三维位置和时间。GPS定位技术广泛应用于导航、测量、军事等领域，随着技术的发展，其定位精度和可靠性不断提高。CHAPTER05角度测量的误差分析测量仪器的误差仪器精度仪器的制造精度和校准精度对测量结果的影响，包括刻度误差、轴线偏差等。仪器老化仪器长时间使用或存放后，可能导致精度下降，如弹性元件的疲劳、光学元件的磨损等。测量环境的误差温度温度变化可能导致仪器和被测物体产生热胀冷缩，影响测量精度。湿度湿度过高可能导致仪器内部结构锈蚀、光学元件模糊等，影响测量结果。测量方法的误差要点一要点二读数误差操作误差人为读数时可能产生的误差，如视觉误差、估读误差等。不正确的操作方法或操作顺序可能导致测量结果偏离真实值。CHA...
