现浇框架结构钢筋绑扎工艺标准 (409-96)VIP免费

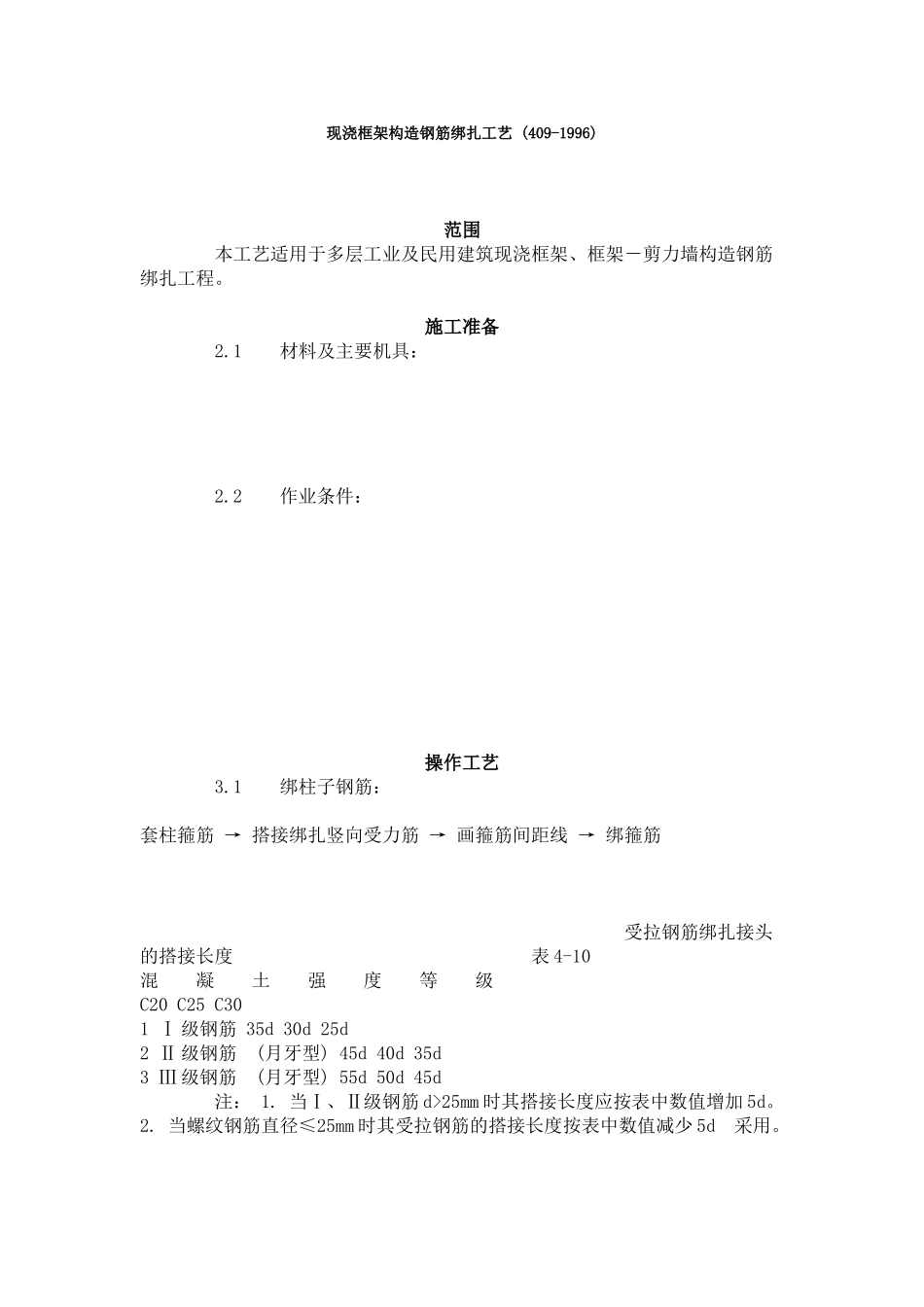

现浇框架结构钢筋绑扎工艺标准 (409-96)_第1页
1/6

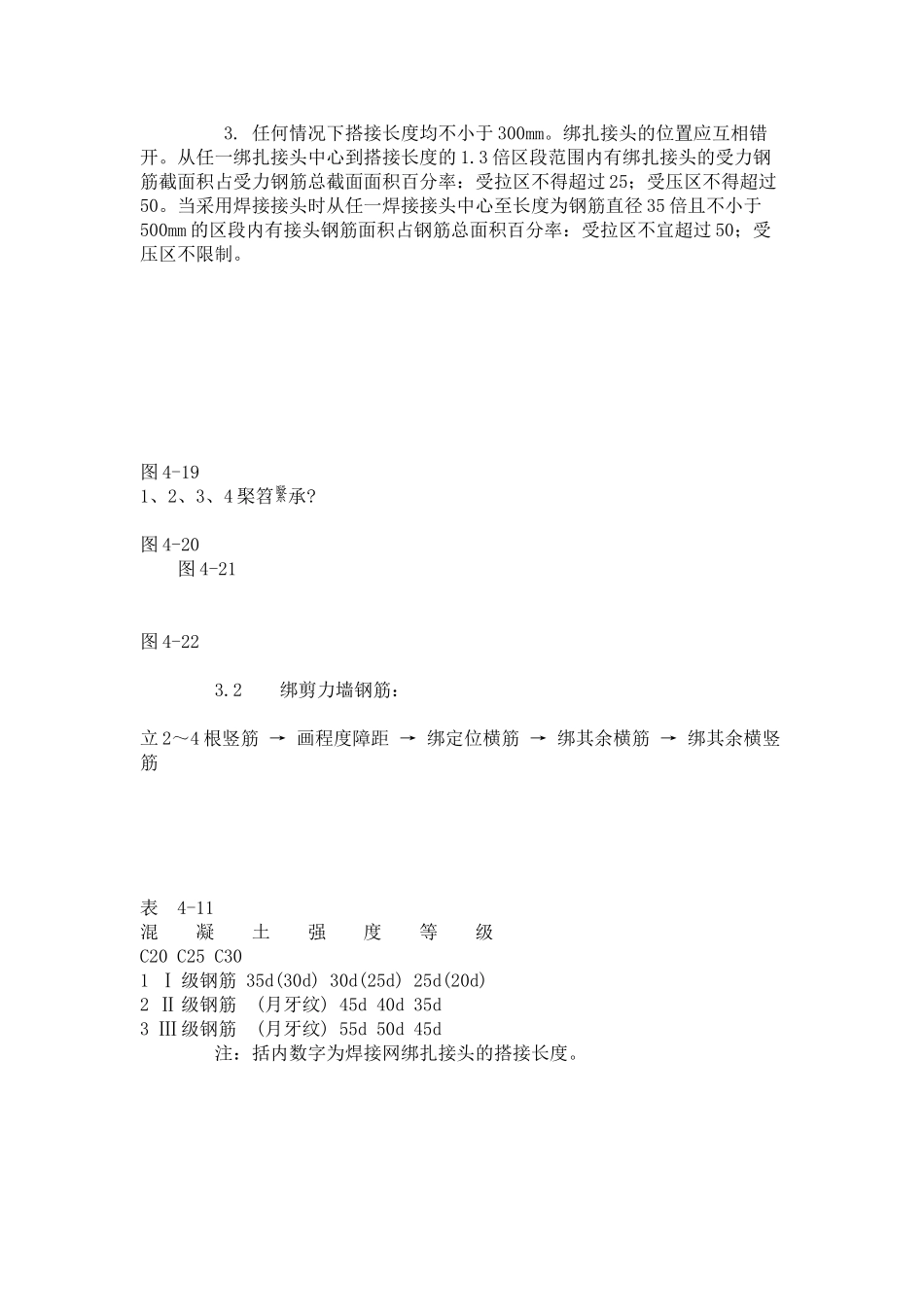

现浇框架结构钢筋绑扎工艺标准 (409-96)_第2页
2/6

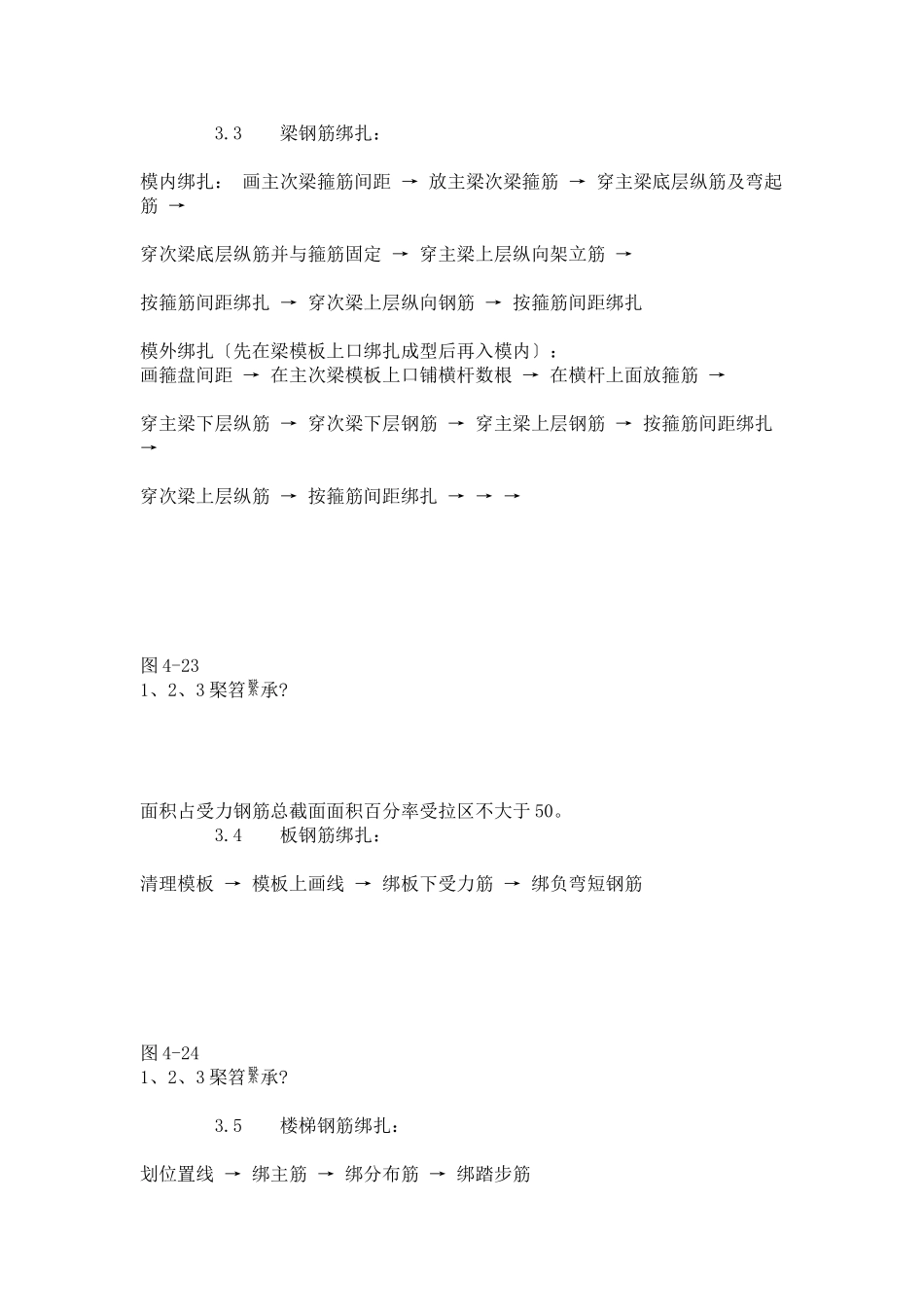

现浇框架结构钢筋绑扎工艺标准 (409-96)_第3页
3/6
现浇框架构造钢筋绑扎工艺(409-1996)范围本工艺适用于多层工业及民用建筑现浇框架、框架-剪力墙构造钢筋绑扎工程。施工准备2.1材料及主要机具:2.2作业条件:操作工艺3.1绑柱子钢筋:套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋受拉钢筋绑扎接头的搭接长度表4-10混凝土强度等级C20C25C301Ⅰ级钢筋35d30d25d2Ⅱ级钢筋(月牙型)45d40d35d3Ⅲ级钢筋(月牙型)55d50d45d注:1.当Ⅰ、Ⅱ级钢筋d>25mm时其搭接长度应按表中数值增加5d。2.当螺纹钢筋直径≤25mm时其受拉钢筋的搭接长度按表中数值减少5d采用。3.任何情况下搭接长度均不小于300mm。绑扎接头的位置应互相错开。从任一绑扎接头中心到搭接长度的1.3倍区段范围内有绑扎接头的受力钢筋截面积占受力钢筋总截面面积百分率:受拉区不得超过25;受压区不得超过50。当采用焊接接头时从任一焊接接头中心至长度为钢筋直径35倍且不小于500mm的区段内有接头钢筋面积占钢筋总面积百分率:受拉区不宜超过50;受压区不限制。图4-191、2、3、4棸笤承?图4-20图4-21图4-223.2绑剪力墙钢筋:立2~4根竖筋→画程度障距→绑定位横筋→绑其余横筋→绑其余横竖筋表4-11混凝土强度等级C20C25C301Ⅰ级钢筋35d(30d)30d(25d)25d(20d)2Ⅱ级钢筋(月牙纹)45d40d35d3Ⅲ级钢筋(月牙纹)55d50d45d注:括内数字为焊接网绑扎接头的搭接长度。3.3梁钢筋绑扎:模内绑扎:画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎模外绑扎〔先在梁模板上口绑扎成型后再入模内〕:画箍盘间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎→→→图4-231、2、3棸笤承?面积占受力钢筋总截面面积百分率受拉区不大于50。3.4板钢筋绑扎:清理模板→模板上画线→绑板下受力筋→绑负弯短钢筋图4-241、2、3棸笤承?3.5楼梯钢筋绑扎:划位置线→绑主筋→绑分布筋→绑踏步筋质量4.1保证工程:4.2根本工程:4.3允许偏向工程见表4-12。成品保护5.1柱子钢筋绑扎后不准踩踏。5.2楼板的弯起钢筋、负弯矩钢筋绑好后不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理保证负弯矩筋位置的正确性。5.3绑扎钢筋时制止碰动预埋件及洞口模板。5.4钢模板内面涂隔离剂时不要污染钢筋。5.5安装电线、暖卫线或其他设施时不得任意切断和挪动钢筋。应注意的质量问题6.1浇筑混凝土前检查钢筋位置是否正确振捣混凝土时防止碰动钢筋浇完混凝土后立即修整甩筋的位置防止柱筋、墙筋位移。6.2梁钢筋骨架尺寸小于设计尺寸:配制箍筋时应按内皮尺寸计算。现浇框架钢筋绑扎允许偏向表4-12项次项目允许偏向(mm)检验方法1网的长度、宽度±10尺量检查2网眼尺寸±20尺量连续三档取其值3骨架的宽度、高度±54骨架的长度±105间距±106排距±57绑扎箍筋、构造筋间距±20尺量连续三档取其值8钢筋弯起点位移20中心线位移5程度高差+3-0尺量检查梁、柱±5墙板±36.3梁、柱核心区箍筋应加熟悉图纸按要求施工。6.4箍筋末端应弯成135°平直局部长度为10d。6.5梁主筋进支座长度要符合设计要求弯起钢筋位置应准确。6.6板的弯起钢筋和负弯矩钢筋位置应准确施工时不应踩到下面。6.7绑板的钢筋时用尺杆划线绑扎时随时找正调直防止板筋不顺直位置不准。6.8绑竖向受力筋时要吊正搭接部位绑3个扣绑扣不能用同一方向的顺扣。层高超过4m时搭架子进展绑扎并采取措施固定钢筋防止柱、墙钢筋骨架不垂直。6.9在钢筋配料加工时要注意端头有对焊接头时要避开搭接范围防止绑扎接头内混入对焊接头。
