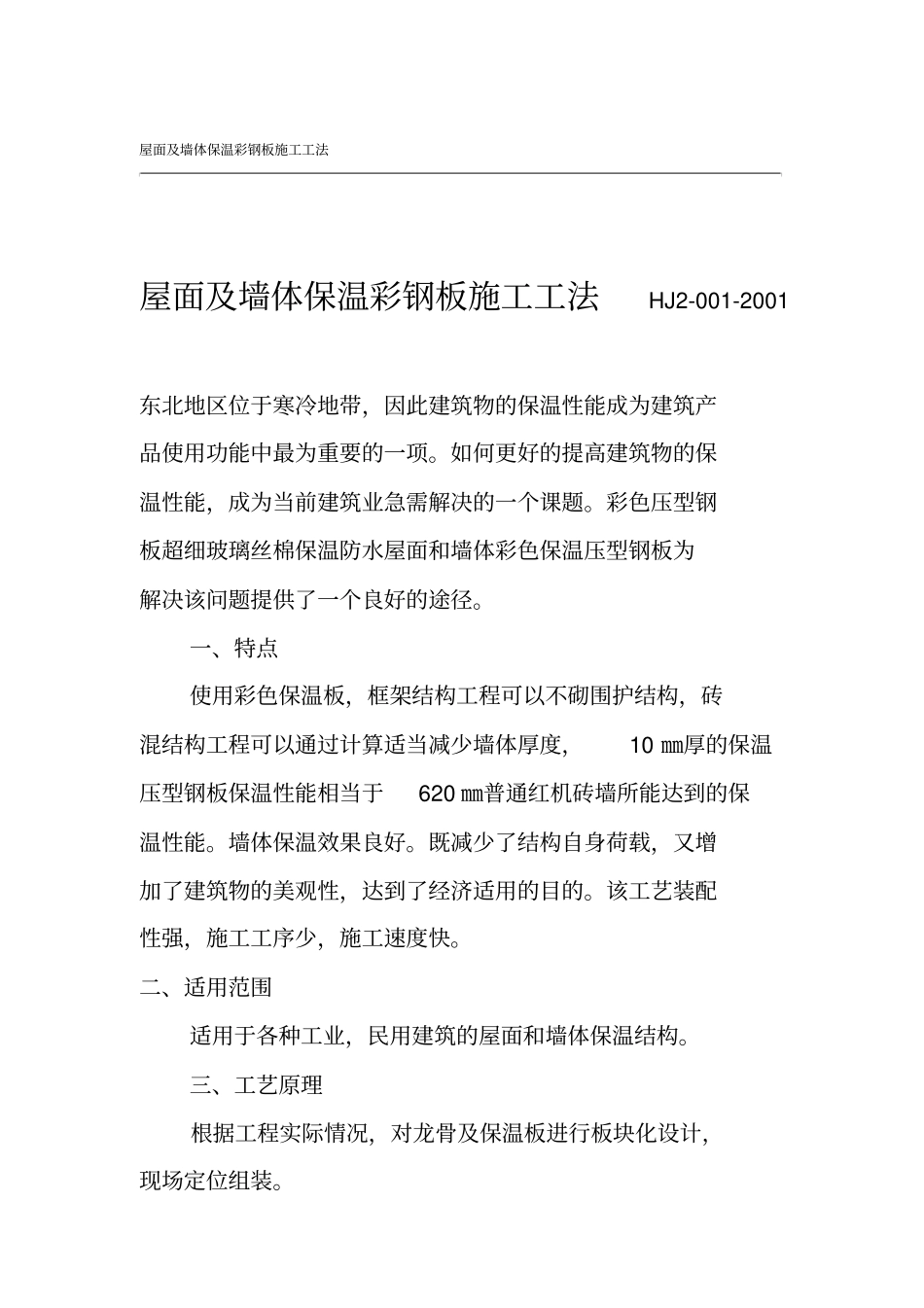

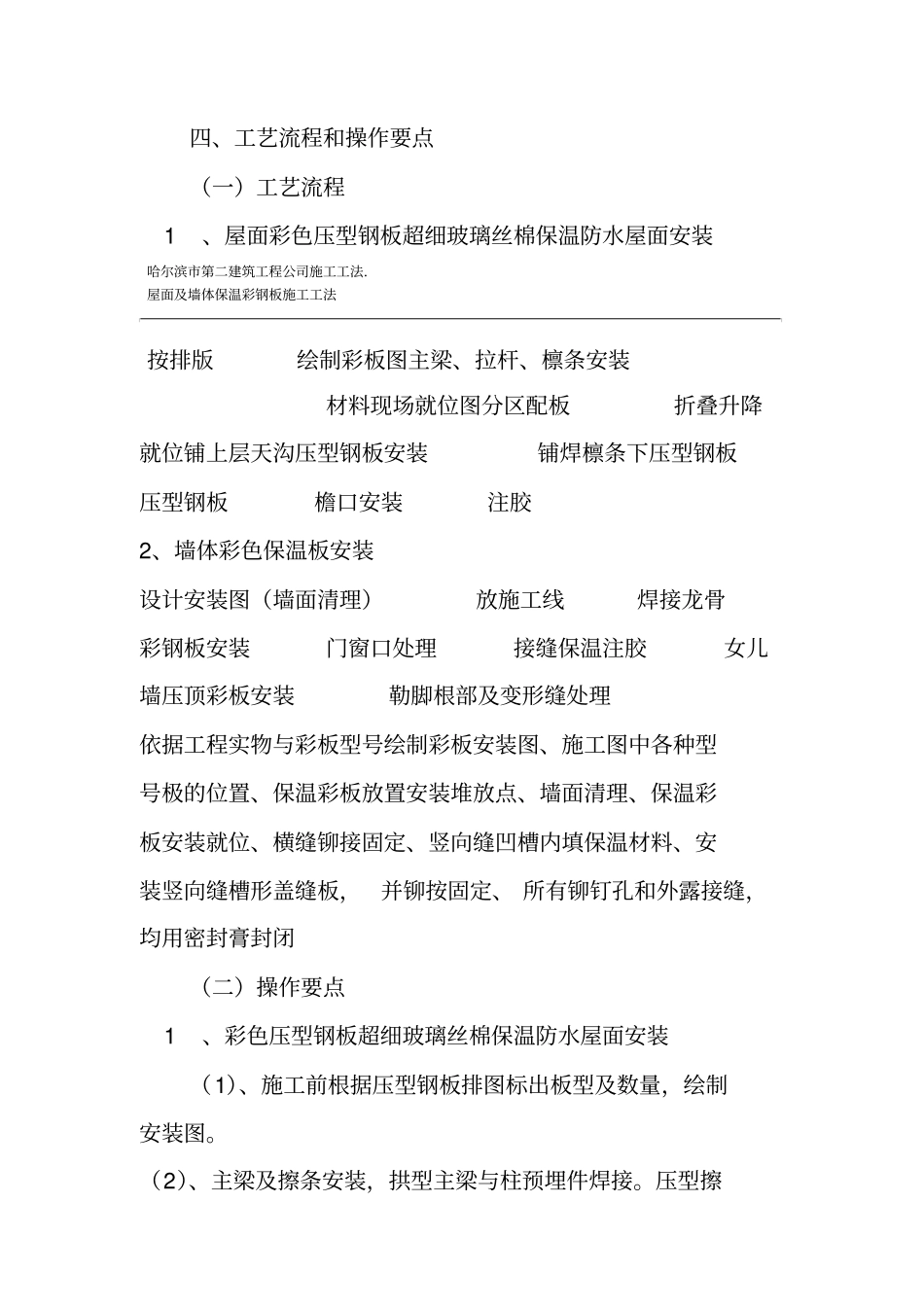

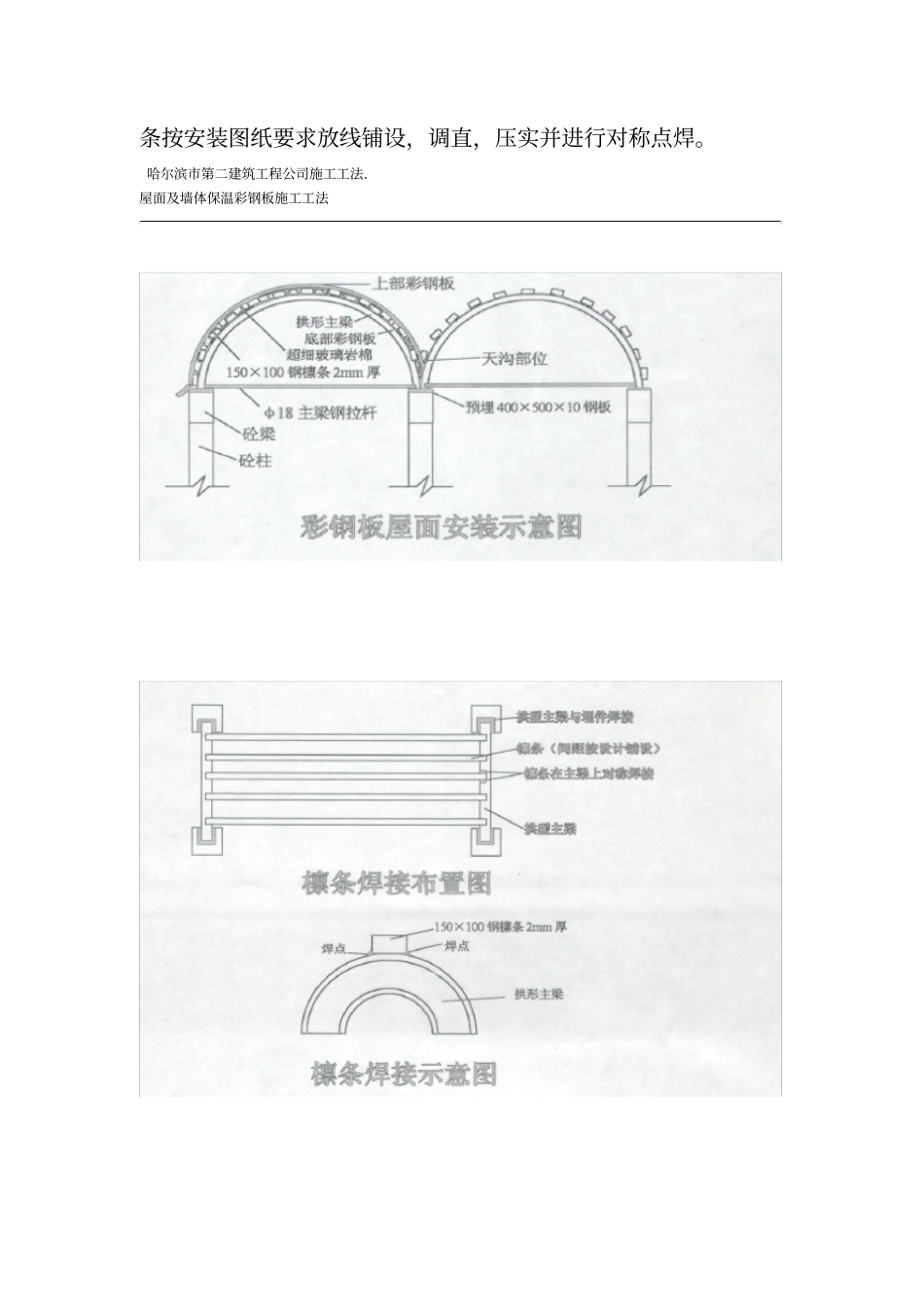

屋面及墙体保温彩钢板施工工法屋面及墙体保温彩钢板施工工法HJ2-001-2001东北地区位于寒冷地带，因此建筑物的保温性能成为建筑产品使用功能中最为重要的一项。如何更好的提高建筑物的保温性能，成为当前建筑业急需解决的一个课题。彩色压型钢板超细玻璃丝棉保温防水屋面和墙体彩色保温压型钢板为解决该问题提供了一个良好的途径。一、特点使用彩色保温板，框架结构工程可以不砌围护结构，砖混结构工程可以通过计算适当减少墙体厚度，10㎜厚的保温压型钢板保温性能相当于620㎜普通红机砖墙所能达到的保温性能。墙体保温效果良好。既减少了结构自身荷载，又增加了建筑物的美观性，达到了经济适用的目的。该工艺装配性强，施工工序少，施工速度快。二、适用范围适用于各种工业，民用建筑的屋面和墙体保温结构。三、工艺原理根据工程实际情况，对龙骨及保温板进行板块化设计，现场定位组装。四、工艺流程和操作要点（一）工艺流程1、屋面彩色压型钢板超细玻璃丝棉保温防水屋面安装哈尔滨市第二建筑工程公司施工工法．屋面及墙体保温彩钢板施工工法按排版绘制彩板图主梁、拉杆、檩条安装材料现场就位图分区配板折叠升降就位铺上层天沟压型钢板安装铺焊檩条下压型钢板压型钢板檐口安装注胶2、墙体彩色保温板安装设计安装图（墙面清理）放施工线焊接龙骨彩钢板安装门窗口处理接缝保温注胶女儿墙压顶彩板安装勒脚根部及变形缝处理依据工程实物与彩板型号绘制彩板安装图、施工图中各种型号极的位置、保温彩板放置安装堆放点、墙面清理、保温彩板安装就位、横缝铆接固定、竖向缝凹槽内填保温材料、安装竖向缝槽形盖缝板，并铆按固定、所有铆钉孔和外露接缝，均用密封膏封闭（二）操作要点1、彩色压型钢板超细玻璃丝棉保温防水屋面安装（1）、施工前根据压型钢板排图标出板型及数量，绘制安装图。（2）、主梁及擦条安装，拱型主梁与柱预埋件焊接。压型擦条按安装图纸要求放线铺设，调直，压实并进行对称点焊。哈尔滨市第二建筑工程公司施工工法．屋面及墙体保温彩钢板施工工法、按设计放施工线。需要放线下料，切口，开孔时，）（3采用等离子弧切割机下料。、按设计尺寸将相应材料堆放至相应地点，尽量减少（4）二次倒运。、安排设置折叠升降机至安装地点。5（）、在装卸起吊时，在压型钢板上设置可拆卸吊环，吊（6）型卡具穿入吊环锁牢U点设置在压型钢板重心处，用钢丝绳和后直接起吊。哈尔滨市第二建筑工程公司施工工法．屋面及墙体保温彩钢板施工工法（7）、压型钢板用自攻螺栓铆固在擦条上，铆固要牢固。（8）、两板之间接头处应顶严，压紧。压型钢板两板接头应指接长度为200㎜，上下板凹凸处搭接，防止屋面雨水浸入，压紧后用自攻螺丝固定，并在搭接后在搭接处注密封胶。（9）、天沟处压型钢板施工如下图所示。（10）、檐口处施工如下图所示。哈尔滨市第二建筑工程公司施工工法．屋面及墙体保温彩钢板施工工法、墙体彩色保温板安装2）严格按设计要求排板，根据墙体宽度大小；为控制顺（1板的排外施工前在墙体上弹设规定的基准线。）安装顺序要求由墙体中心开始分别向两端还次进行安（2装。）龙骨与梁柱预留钢板焊接（3）做好门窗两边部位切割尺寸，保证门窗角和窗台的（4强度，确保使用功能。）墙板与其他墙体，楼地面：门框及墙板与墙之间连（5接必须紧密牢固。哈尔滨市第二建筑工程公司施工工法．屋面及墙体保温彩钢板施工工法6）女儿墙压顶处彩钢板安装节点如下图所示。（用岩棉㎜变形缝，20）（7与底层地面交接处彩钢板留置填充，外注密封胶封严。哈尔滨市第二建筑工程公司施工工法．屋面及墙体保温彩钢板施工工法五、主要材料（一）屋面采用彩色压型钢板。作为上下两层防水表面，为了满足建筑物保温隔热的需要，用超细玻璃丝棉作为保温层在上、下两层压型钢板之间填充。（二）墙体采用彩色钢板与聚氯乙烯泡沫板粘合制成夹芯板。（三）其它材料：793中性硅酮耐候密封胶铝芯铆钉5×I3、5×16㎜自攻螺栓5.5×25、5.5×30、6.3×115㎜彩钢板0.5㎜拱型主梁500×250、600×300㎜。六、机具设备汽车起重机25T1台电焊机BX—一3005台手动倒链2T—5T6台经纬仪J61台水准议自动调平2台扭力扳手15...
