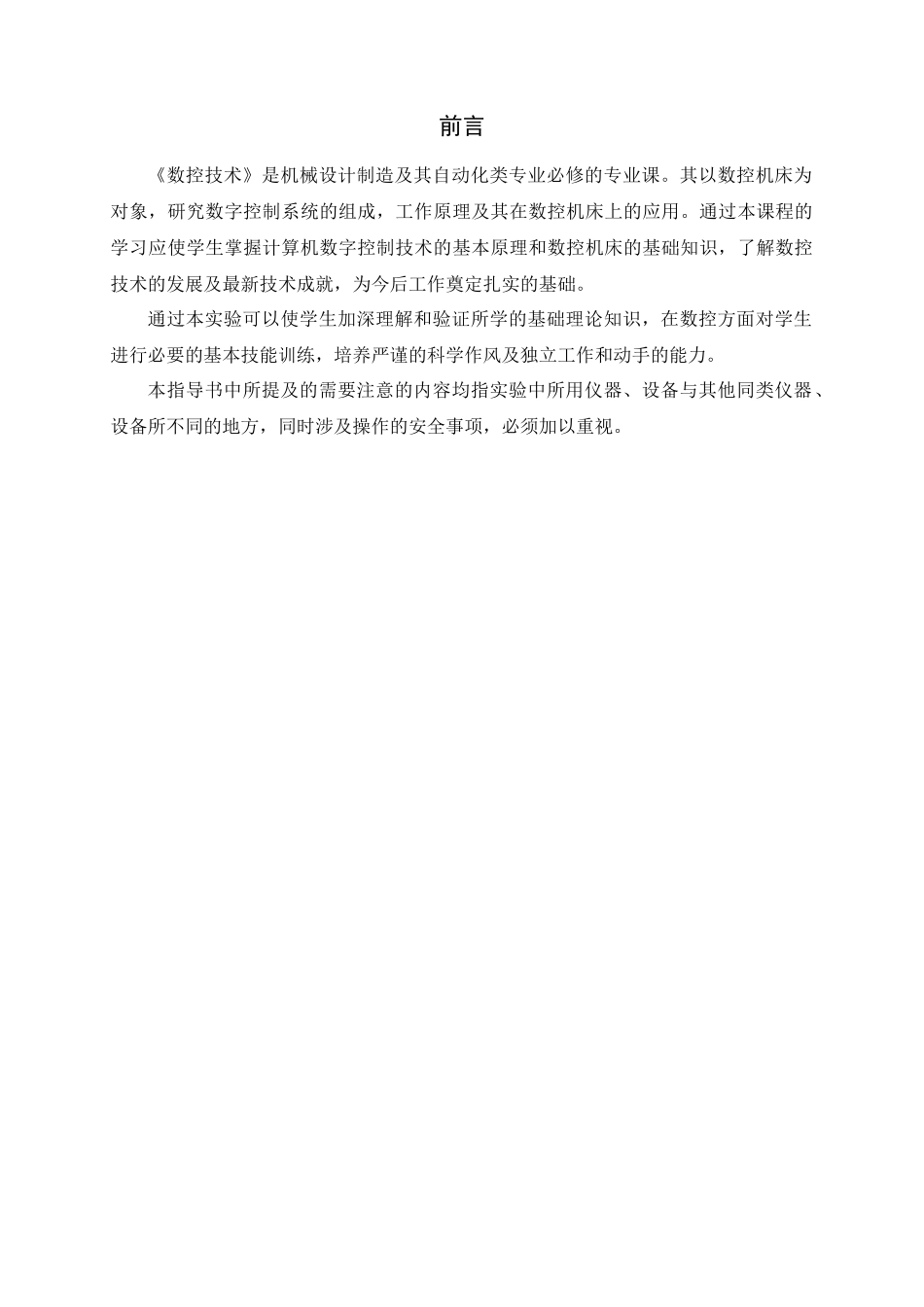

机械工程学院《数控技术》实验指导书吴兵编写适用专业：机械设计制造及其自动化专业机电一体化方向，机械设计制造及其自动化专业机械制造方向材料成型及控制方向贵州大学2012年11月10日前言《数控技术》是机械设计制造及其自动化类专业必修的专业课。其以数控机床为对象，研究数字控制系统的组成，工作原理及其在数控机床上的应用。通过本课程的学习应使学生掌握计算机数字控制技术的基本原理和数控机床的基础知识，了解数控技术的发展及最新技术成就，为今后工作奠定扎实的基础。通过本实验可以使学生加深理解和验证所学的基础理论知识，在数控方面对学生进行必要的基本技能训练，培养严谨的科学作风及独立工作和动手的能力。本指导书中所提及的需要注意的内容均指实验中所用仪器、设备与其他同类仪器、设备所不同的地方，同时涉及操作的安全事项，必须加以重视。目录实验一：数控车床的基本操作及调试················································3实验二：数控车床零件加工程序编制及调试················································5实验三：数控铣床的基本操作及调试··························································7实验四：数控铣床零件加工程序编制及调试················································5实验报告基本内容要求············································································10实验报告格式·························································································11实验一：数控车床基本操作实验学时：2学时实验类型：综合实验要求：必修一、实验目的1、了解数控车床的基本结构；2、了解数控车床的刀具系统；3、掌握数控车零件毛坯的装夹；4、掌握数控车对刀的基本方法；5、掌握数控车床坐标系的建立方法；6、掌握数控车床的操作面板的基本功能。二、实验内容根据数控车床的基本操作流程，掌握数控车中系统控制面板及机床控制面板各个功能键的作用熟悉数控车床的基本操作方法。本实验包含以下实验内容：机床系统上电、机床回零、零件毛坯的确定及装夹、X/Z的偏置、坐标系的建立、X/Z方向对刀方法、。三、实验原理、方法和手段在数控操作机上，综合利用数控车床的各类基本操作完成不同数控车零件的各种基本操作。四、实验组织运行要求根据本实验的特点、要求和具体条件，采用教师集中授课，学生独立操作的教学形式。五、实验条件数控培训机5台，数控车系统2套，数控车一台，《数控技术实验指导书》。六、实验步骤1系统启动1)在计算机的桌面上双击Fanuc0iTC(桌面快捷方式)，出现系统的初始界面。2)按操作面板上的POWERON给操作面板上电，即可进行机床培训操作。3)单击鼠标右键，显示弹出菜单(图(a))，选择“全屏切换”切换到窗口模式(图(b))。(a)(b)在窗口显示环境中，可进行一些设置。2刀具准备1)根据具体的加工要求，可在菜单【数据库/刀具管理】中编辑刀具和添加新刀具。2)在刀库管理管理对话框中，选中欲添加到机床刀库中的刀具，单击“选择”按钮将其添加到机床刀库中。3)如有必要，在机床刀库中按“编辑”可编辑刀具的刀号。注：在本系统提供的示例中，可不设置。3.工件安装1)根据具体的加工要求，单击菜单【加工准备/载入毛坯】，系统弹出如下对话框。2)在列表框中，根据“描述”选择某一根据工件尺寸，单击“选择”按钮。如选择描述为“51X150”的毛坯后，单击对话框右侧的“选择”按钮，“关闭”对话框。3)单击菜单【加工准备/工件装夹】，系统弹出如下对话框。通常不用设置，直接单击“确定”，则选择的“51X150”的毛坯模型“装夹”在机床上。4回参考点1)单击菜单【仿真模式/材料去除仿...
