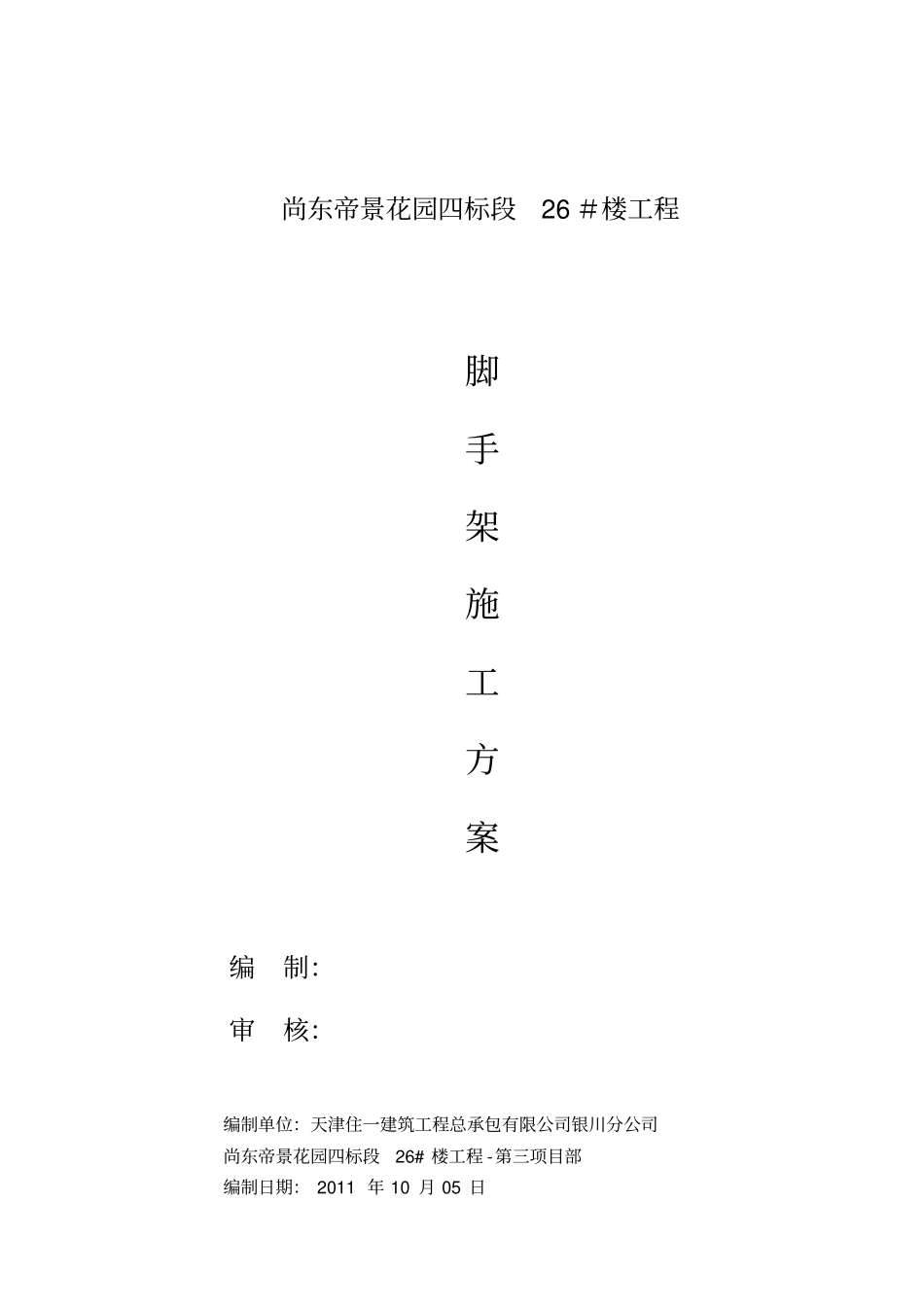

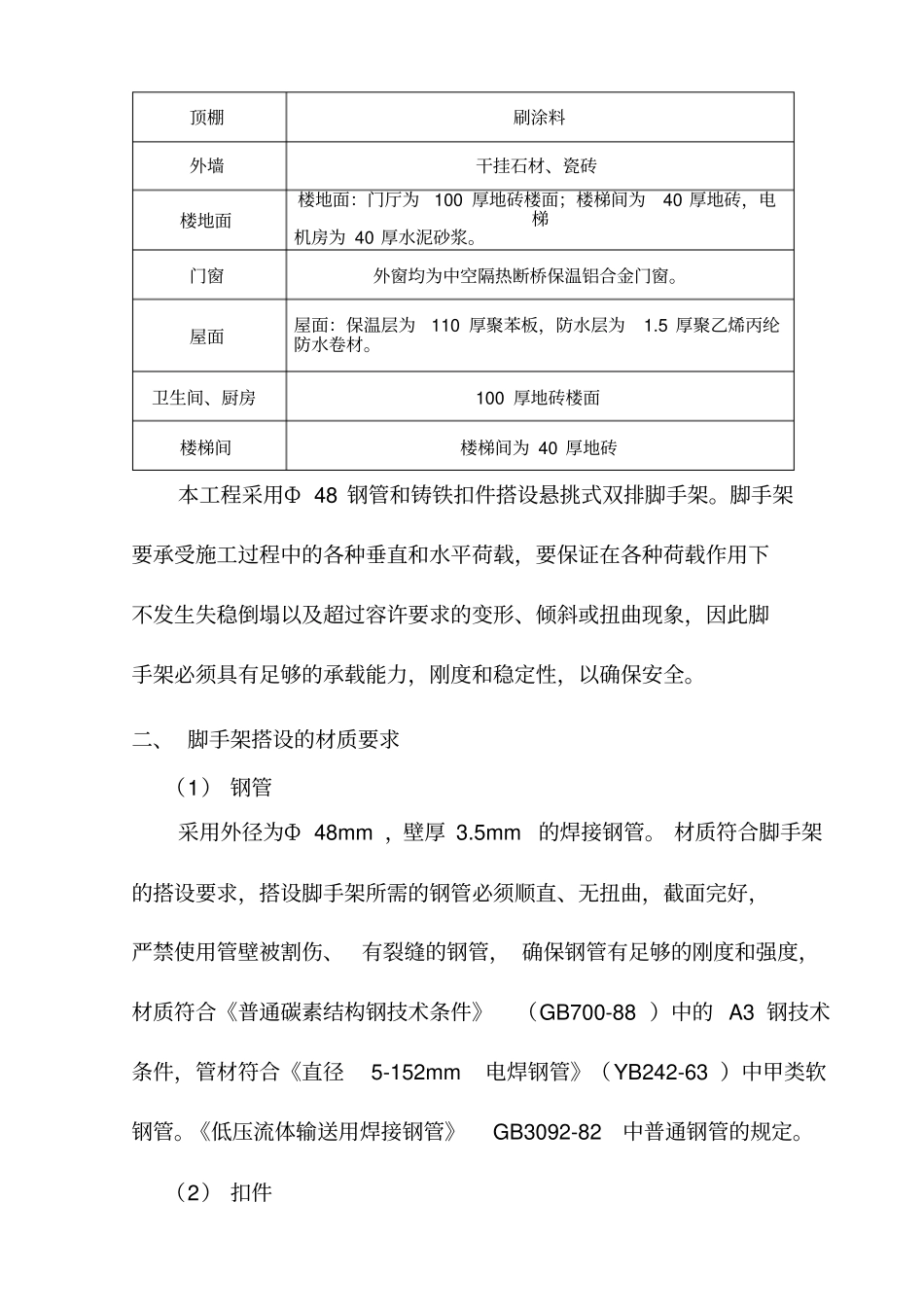

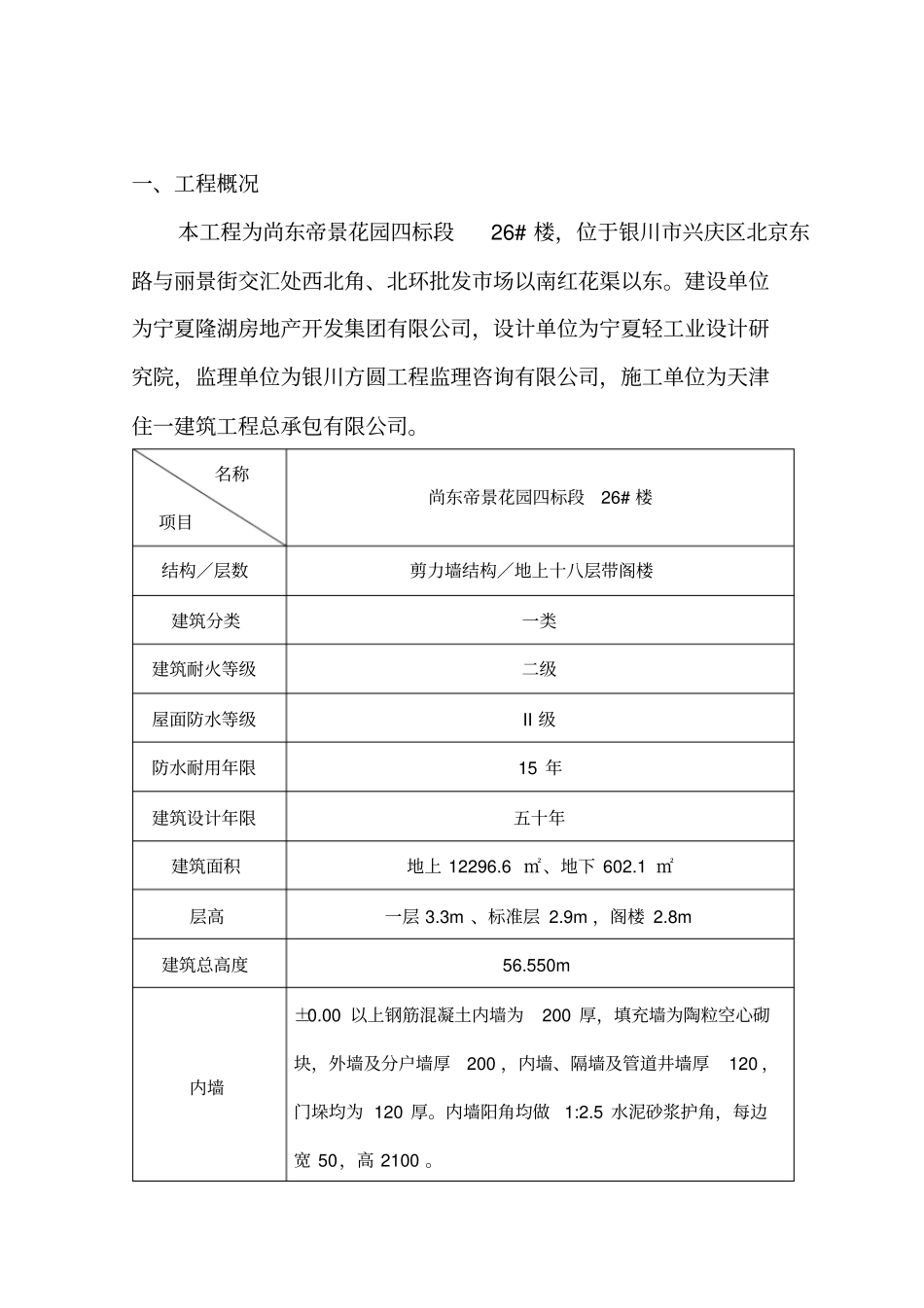

尚东帝景花园四标段26＃楼工程脚手架施工方案编制：审核：编制单位：天津住一建筑工程总承包有限公司银川分公司尚东帝景花园四标段26#楼工程-第三项目部编制日期：2011年10月05日一、工程概况本工程为尚东帝景花园四标段26#楼，位于银川市兴庆区北京东路与丽景街交汇处西北角、北环批发市场以南红花渠以东。建设单位为宁夏隆湖房地产开发集团有限公司，设计单位为宁夏轻工业设计研究院，监理单位为银川方圆工程监理咨询有限公司，施工单位为天津住一建筑工程总承包有限公司。名称项目尚东帝景花园四标段26#楼结构／层数剪力墙结构／地上十八层带阁楼建筑分类一类建筑耐火等级二级屋面防水等级II级防水耐用年限15年建筑设计年限五十年建筑面积地上12296.6㎡、地下602.1㎡层高一层3.3m、标准层2.9m，阁楼2.8m建筑总高度56.550m内墙±0.00以上钢筋混凝土内墙为200厚，填充墙为陶粒空心砌块，外墙及分户墙厚200，内墙、隔墙及管道井墙厚120，门垛均为120厚。内墙阳角均做1:2.5水泥砂浆护角，每边宽50，高2100。顶棚刷涂料外墙干挂石材、瓷砖楼地面楼地面：门厅为100厚地砖楼面；楼梯间为40厚地砖，电梯机房为40厚水泥砂浆。门窗外窗均为中空隔热断桥保温铝合金门窗。屋面屋面：保温层为110厚聚苯板，防水层为1.5厚聚乙烯丙纶防水卷材。卫生间、厨房100厚地砖楼面楼梯间楼梯间为40厚地砖本工程采用Ф48钢管和铸铁扣件搭设悬挑式双排脚手架。脚手架要承受施工过程中的各种垂直和水平荷载，要保证在各种荷载作用下不发生失稳倒塌以及超过容许要求的变形、倾斜或扭曲现象，因此脚手架必须具有足够的承载能力，刚度和稳定性，以确保安全。二、脚手架搭设的材质要求（1）钢管采用外径为Ф48mm，壁厚3.5mm的焊接钢管。材质符合脚手架的搭设要求，搭设脚手架所需的钢管必须顺直、无扭曲，截面完好，严禁使用管壁被割伤、有裂缝的钢管，确保钢管有足够的刚度和强度，材质符合《普通碳素结构钢技术条件》（GB700-88）中的A3钢技术条件，管材符合《直径5-152mm电焊钢管》（YB242-63）中甲类软钢管。《低压流体输送用焊接钢管》GB3092-82中普通钢管的规定。（2）扣件要符合GJ22-85《钢管脚手架》规定，材质应符合GB078-67《可锻铸铁分类及技术条件》中的技术条件。扣件须采用可锻铸铁扣件，与钢管的贴合面必须严格整形，活动部位转动灵活，表面须进行防锈处理，扣件不得破坏，不得使用有裂缝、变形、滑丝等现象。新扣件必须具备产品合格证，生产许可证，专业检测单位测试报告。在使用前，所用材料需经质检人员检查挑选后才可使用。（3）脚手板本工程采用竹穿板脚手板。脚手板应有毛竹或楠竹制成，竹片厚度大于5mm，脚手板厚度不小于50mm，两边加有木杠，长度2-3m,宽30-40cm为宜，螺栓孔径须小于1cm。（4）安全网本工程采用密目式安全网，每目面积1.5mm2，2400目/100cm2。安全网须具备产品质量合格证，须经市安检站试验合格，核发“准用证“后方可使用。三、搭设形势根据本工程特点及市建委“银建通（2002）18号”文件要求，本工程一至二层采用落地式双排扣件钢管脚手架,二至十八层采用全封闭悬挑式双排钢管脚手架，根据建筑物外形打折。四、搭设高度及搭设尺寸（1）二至八层脚手架搭设高度20.30m，九至十四层脚手架搭设高度17.40m，十五至十九层脚手架搭设高度14.40m，内排立杆距墙面0.3m，外排立杆距墙面1.35m，内外排立杆间距1.05m。（2）立杆纵距1.5m，纵向水平杆间距为1.7m，脚手架宽度1.00m（3）连墙件二步三跨设置，部分可为三步三跨设置。五、构造要求（1）地面硬化：地下室负一层至二层为落地脚手架,搭设脚手架前，应清除搭设范围的障碍物，平整场地，夯实基土，作好现场排水工作。为了安全和美观，沿建筑物周围一圈1.5m处用C20砼满铺80厚。脚手架支承在砼上。（2）立杆的构造要求立杆设置按1.5m间距依次排开。立杆采用对接扣件连接，且须交错设置。两根相邻立杆接头不得设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不得小于50cm，各接头中心至主节点的距离不得大于步距的三分之一。（3）纵向水平杆、横向水平杆的构造要求纵向水平杆宜设置在立杆内侧，其长度不得小...
