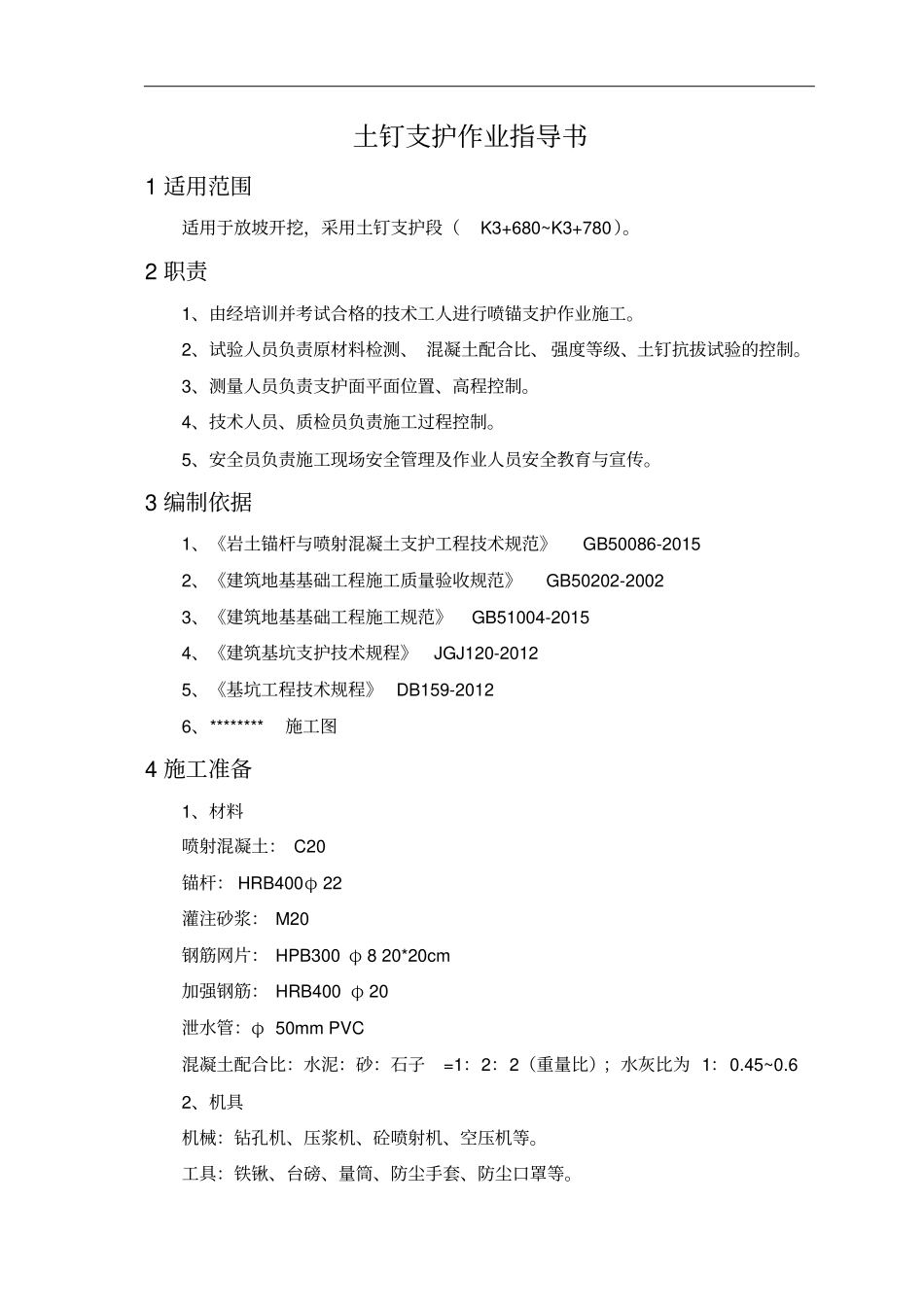

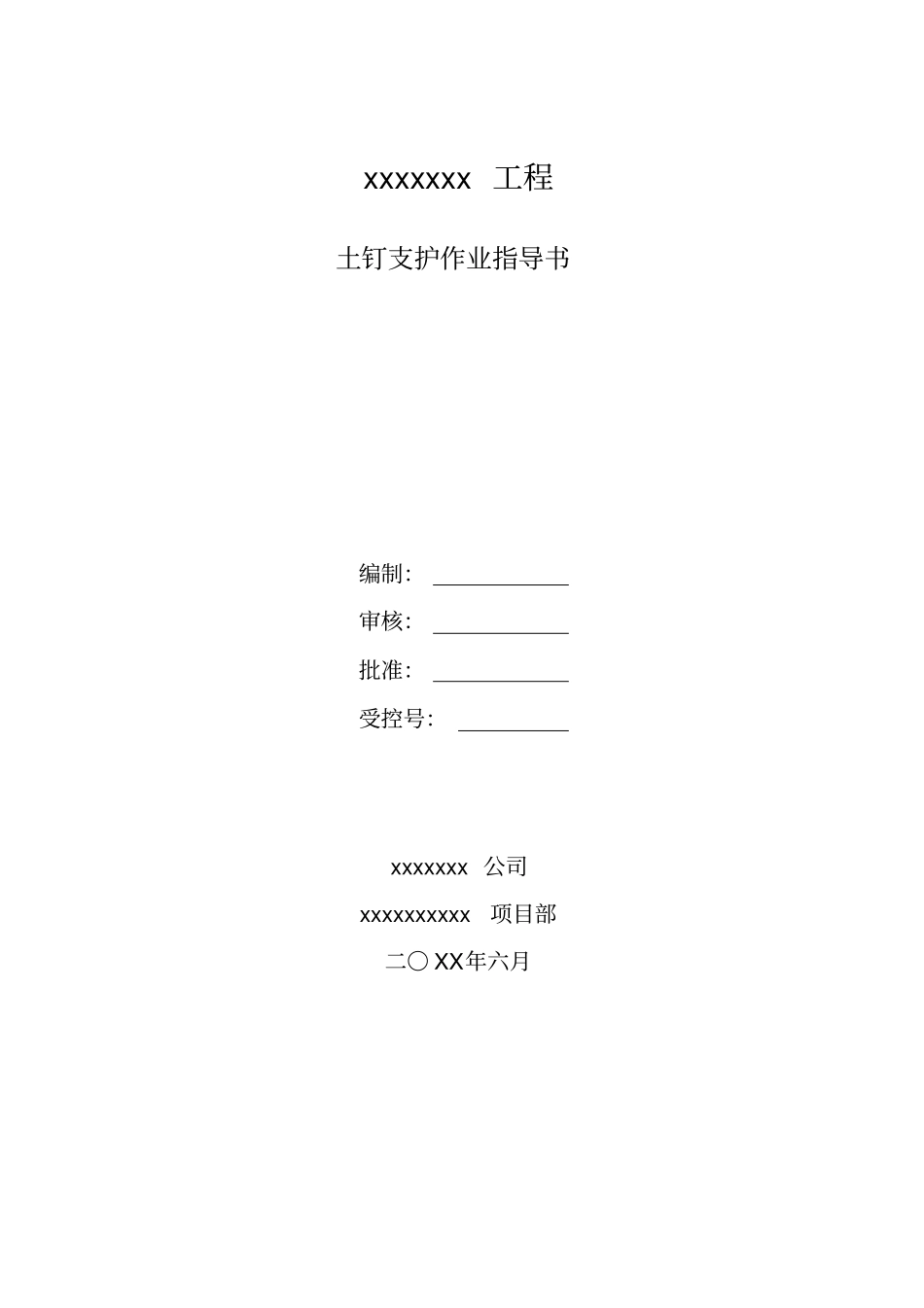

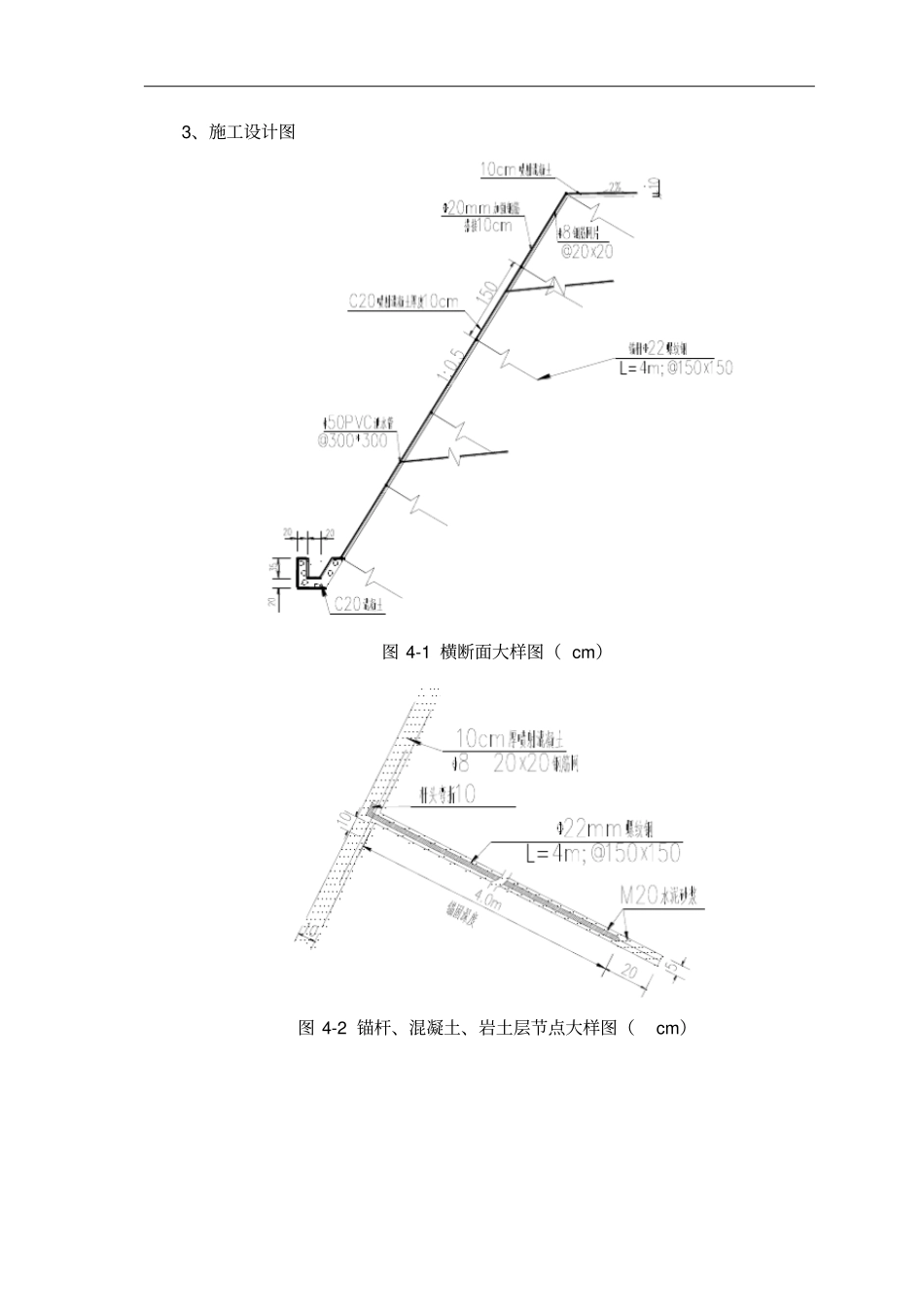

xxxxxxx工程土钉支护作业指导书编制：审核：批准：受控号：xxxxxxx公司xxxxxxxxxx项目部二〇XX年六月土钉支护作业指导书1适用范围适用于放坡开挖，采用土钉支护段（K3+680~K3+780）。2职责1、由经培训并考试合格的技术工人进行喷锚支护作业施工。2、试验人员负责原材料检测、混凝土配合比、强度等级、土钉抗拔试验的控制。3、测量人员负责支护面平面位置、高程控制。4、技术人员、质检员负责施工过程控制。5、安全员负责施工现场安全管理及作业人员安全教育与宣传。3编制依据1、《岩土锚杆与喷射混凝土支护工程技术规范》GB50086-20152、《建筑地基基础工程施工质量验收规范》GB50202-20023、《建筑地基基础工程施工规范》GB51004-20154、《建筑基坑支护技术规程》JGJ120-20125、《基坑工程技术规程》DB159-20126、********施工图4施工准备1、材料喷射混凝土：C20锚杆：HRB400φ22灌注砂浆：M20钢筋网片：HPB300φ820*20cm加强钢筋：HRB400φ20泄水管：φ50mmPVC混凝土配合比：水泥：砂：石子=1：2：2（重量比）；水灰比为1：0.45~0.62、机具机械：钻孔机、压浆机、砼喷射机、空压机等。工具：铁锹、台磅、量筒、防尘手套、防尘口罩等。3、施工设计图图4-1横断面大样图（cm）图4-2锚杆、混凝土、岩土层节点大样图（cm）图4-3锚杆平面布置图（cm）图4-4钢筋网片大样图（cm）4、作业条件（1）地下水已降至开挖层以下。（2）施工机具、设备进场并处于完好状态。（3）施工用水、电、道路、临时设施准备就绪，施工场地已平整。在雨季施工时，已做好地表排水措施。（4）施工组织设计或施工技术方案已编制、审核、批准；并经建设单位、监理单位批准。（5）施工用原材料检验合格。（6）受喷面开挖断面符合设计要求。5施工操作5.1施工工艺流程开挖工作面修整坡面喷射第一层混凝土定位钻孔清孔浆液制备、注浆安装土钉、泄水管钢筋制安喷射第二层混凝土养护开挖下层工作面图5-1土钉支护施工流程图5.2施工方法5.2.1开挖工作面工作面开挖分层进行，每层开挖至下层土钉以下50cm，开挖坡比为1：0.5，开挖时应保留坡体土层10cm~20cm，由人工予以清除。5.2.2修整坡面开挖过程中，需对开挖断面进行测量复核，检查开挖断面平面位置及坡度，对不符合要求的坡面进行修整，并使用人工对边坡进行清理和平整，确保坡面无虚土，坡度及坡面平整度满足要求。5.2.3土钉及泄水管定位测量放样，间距1.5*1.5m放出土钉位置，并使用短钢筋头进行标记，土钉平面布置见图4-3；3*3m放出泄水管位置，并进行标记。5.2.4钻孔选用风枪安装49mm钻头钻孔，开孔前，依照设计要求，调整好钻机钻杆角度，与坡面呈90°，每个土钉孔宜一次成型，特殊情况需二次成孔时，确保与坡面垂直，钻孔深度4.1m~4.2m；泄水管孔深为5m，与水平方向向上呈一定角度。5.2.5清孔使用气洗孔清理成孔后孔内残留的碎屑、石渣，压缩空气压力一般为0.2Mpa~0.6Mpa，压力不宜过大以防塌孔。5.2.6浆液制备、注浆清孔完成后，应及时完成注浆工作，浆液采用M20水泥砂浆，配比应试验确定，并经批准。为使注浆材料早起硬化和与周围土壁紧密结合，可适量掺入早强剂和膨胀剂。浆液应采用机械拌合，每拌时间不小于2分钟，拌合应均匀，水泥浆应随用随拌，每拌浆液使用时间不超过2小时，在使用前应不断缓慢拌动，且要防止石块、杂物混入浆中。钻孔注浆土钉通常可采用简便的重力式注浆，将金属或pvc注浆管插入孔内，管口离孔底200mm~500mm，启动注浆泵开始送浆，因孔洞倾斜，浆液依靠重力即可填满全孔，孔口快溢降时拔管，边拔边送浆。5.2.7制作、安装土钉土钉采用HRB400φ22钢筋制作，锚固段长4.0m，外端采用直弯头，长10cm，在钢筋加工厂集中制作运抵现场使用；砂浆灌满后，插入土钉，固定土钉，使土钉处理孔洞中心位置；泄水管使用φ50PVC管，长度5m。5.2.8面层施工顺序一般要求喷射混凝土分两次完成，先喷射底层混凝土，再施工土钉，之后安装钢筋网，最后喷射表层混凝土。土质较好时，可先铺设钢筋网，之后一次喷射而成。5.2.9安装钢筋网、加强钢筋钢筋网片采用HPB300φ820*20cm，加强筋采用HRB400φ20，钢筋网片与土钉采用焊接或绑扎连接，加强筋与土钉采用焊接连...
