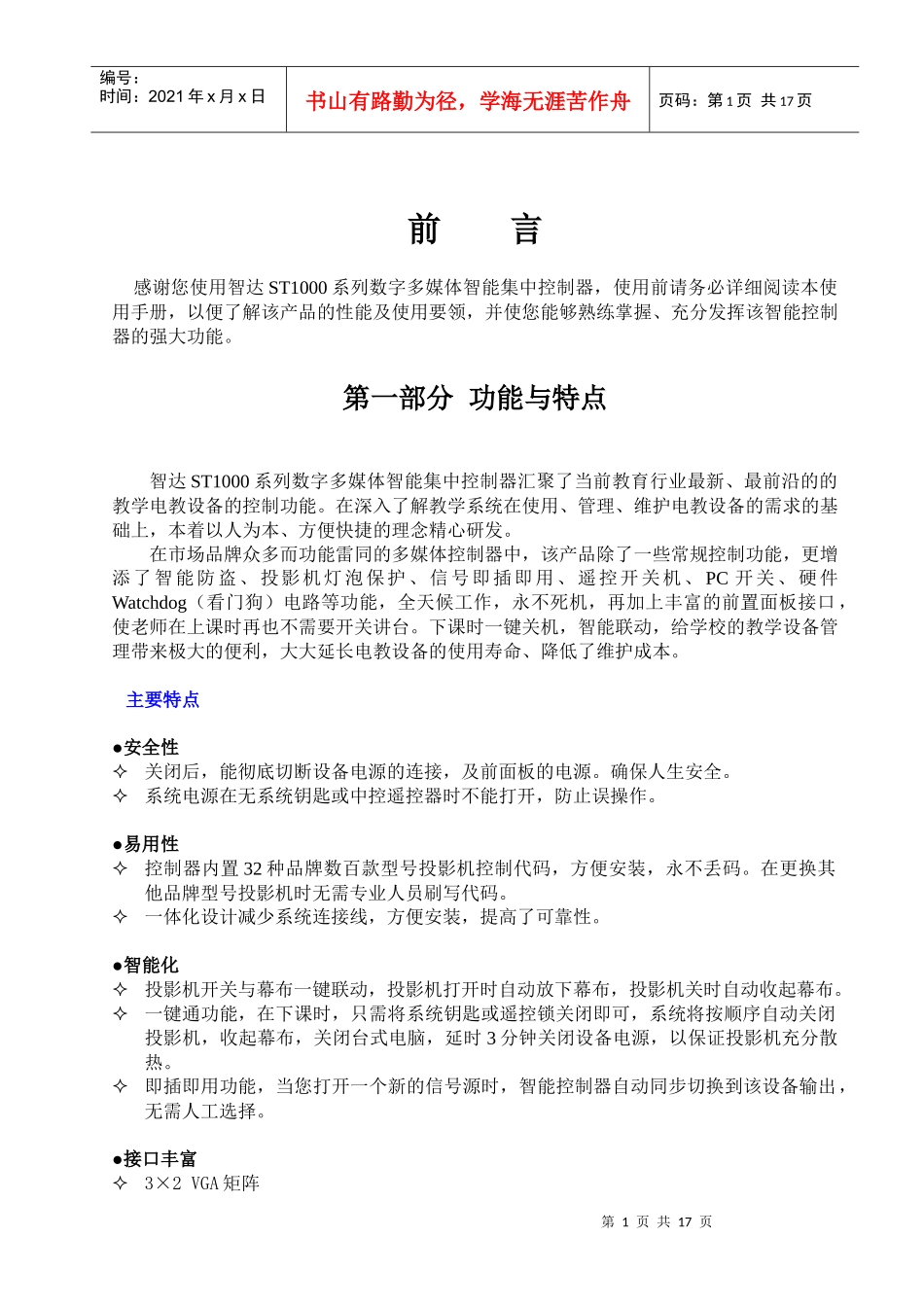

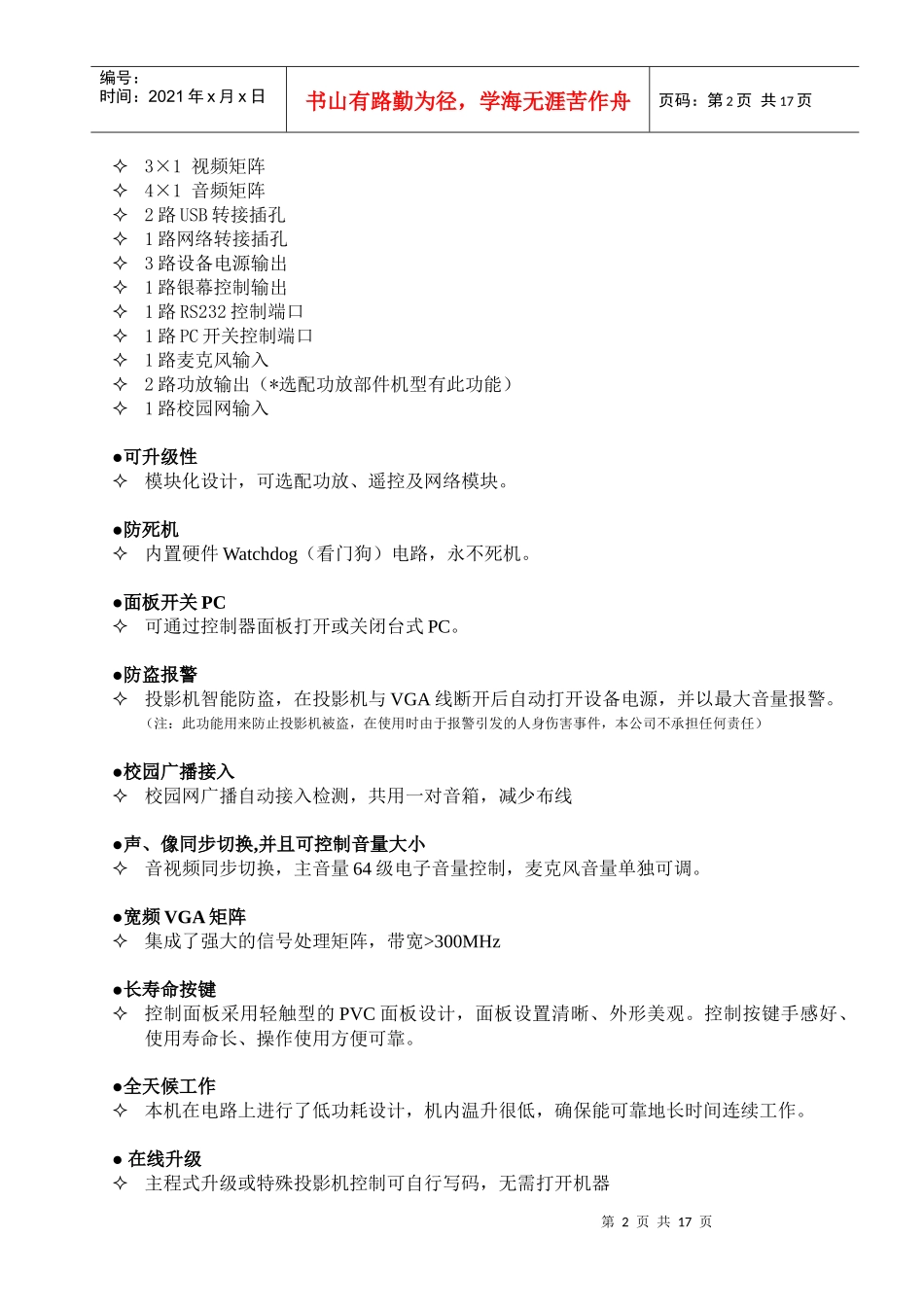

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页前言感谢您使用智达ST1000系列数字多媒体智能集中控制器，使用前请务必详细阅读本使用手册，以便了解该产品的性能及使用要领，并使您能够熟练掌握、充分发挥该智能控制器的强大功能。第一部分功能与特点智达ST1000系列数字多媒体智能集中控制器汇聚了当前教育行业最新、最前沿的的教学电教设备的控制功能。在深入了解教学系统在使用、管理、维护电教设备的需求的基础上，本着以人为本、方便快捷的理念精心研发。在市场品牌众多而功能雷同的多媒体控制器中，该产品除了一些常规控制功能，更增添了智能防盗、投影机灯泡保护、信号即插即用、遥控开关机、PC开关、硬件Watchdog（看门狗）电路等功能，全天候工作，永不死机，再加上丰富的前置面板接口，使老师在上课时再也不需要开关讲台。下课时一键关机，智能联动，给学校的教学设备管理带来极大的便利，大大延长电教设备的使用寿命、降低了维护成本。主要特点●安全性关闭后，能彻底切断设备电源的连接，及前面板的电源。确保人生安全。系统电源在无系统钥匙或中控遥控器时不能打开，防止误操作。●易用性控制器内置32种品牌数百款型号投影机控制代码，方便安装，永不丢码。在更换其他品牌型号投影机时无需专业人员刷写代码。一体化设计减少系统连接线，方便安装，提高了可靠性。●智能化投影机开关与幕布一键联动，投影机打开时自动放下幕布，投影机关时自动收起幕布。一键通功能，在下课时，只需将系统钥匙或遥控锁关闭即可，系统将按顺序自动关闭投影机，收起幕布，关闭台式电脑，延时3分钟关闭设备电源，以保证投影机充分散热。即插即用功能，当您打开一个新的信号源时，智能控制器自动同步切换到该设备输出，无需人工选择。●接口丰富3×2VGA矩阵第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页3×1视频矩阵4×1音频矩阵2路USB转接插孔1路网络转接插孔3路设备电源输出1路银幕控制输出1路RS232控制端口1路PC开关控制端口1路麦克风输入2路功放输出（*选配功放部件机型有此功能）1路校园网输入●可升级性模块化设计，可选配功放、遥控及网络模块。●防死机内置硬件Watchdog（看门狗）电路，永不死机。●面板开关PC可通过控制器面板打开或关闭台式PC。●防盗报警投影机智能防盗，在投影机与VGA线断开后自动打开设备电源，并以最大音量报警。（注：此功能用来防止投影机被盗，在使用时由于报警引发的人身伤害事件，本公司不承担任何责任）●校园广播接入校园网广播自动接入检测，共用一对音箱，减少布线●声、像同步切换,并且可控制音量大小音视频同步切换，主音量64级电子音量控制，麦克风音量单独可调。●宽频VGA矩阵集成了强大的信号处理矩阵，带宽>300MHz●长寿命按键控制面板采用轻触型的PVC面板设计，面板设置清晰、外形美观。控制按键手感好、使用寿命长、操作使用方便可靠。●全天候工作本机在电路上进行了低功耗设计，机内温升很低，确保能可靠地长时间连续工作。●在线升级主程式升级或特殊投影机控制可自行写码，无需打开机器第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页●功率自动调整用户设定时间，在到达设定灯泡时间时，控制器自动调整投影机灯炮功率，延长灯泡使用寿命（需投影机支持）●投影机延时保护系统关闭时，系统进入延时关闭状态，延时3分钟后关闭总电源，有效保护投影机。●幕布连动功能打开投影机时自动打开银幕，关闭投影机或系统时，自动关闭银幕。●展台可选展示台可选模拟和数字模式第4页共17页第3页共17页237mm120mm210mm102mm编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页第二部分安装调试指南一、外型尺寸外围尺寸：237mm(长)×120mm(宽)×210mm(深)开孔尺寸：212mm(长)×105mm(宽)二、系统连线示意图1、前面板控制示意图第5页共17页第4页共17页笔记本麦克风DVD及视频设备信号线电源线控制线ＵＳＢ设备...
