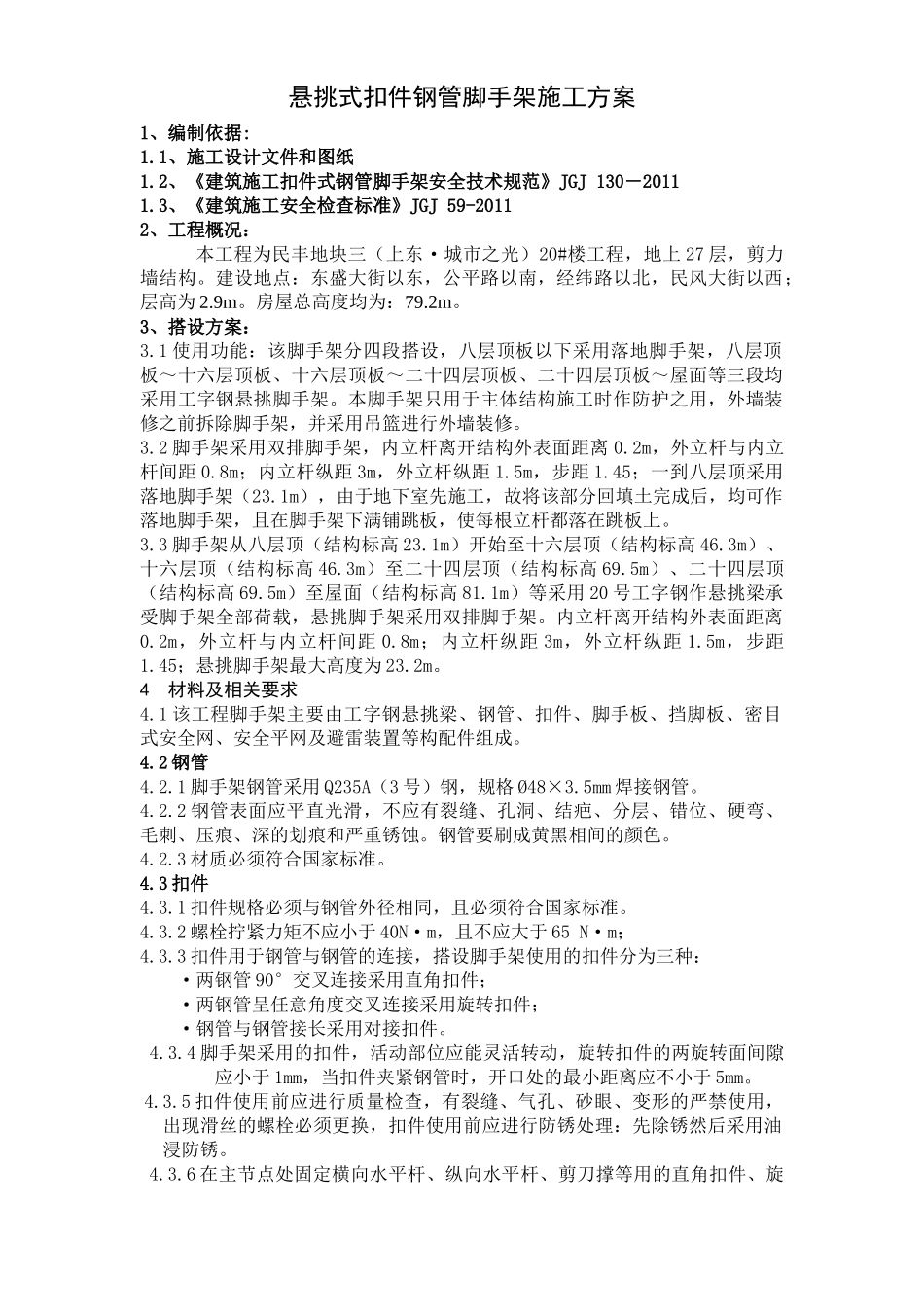

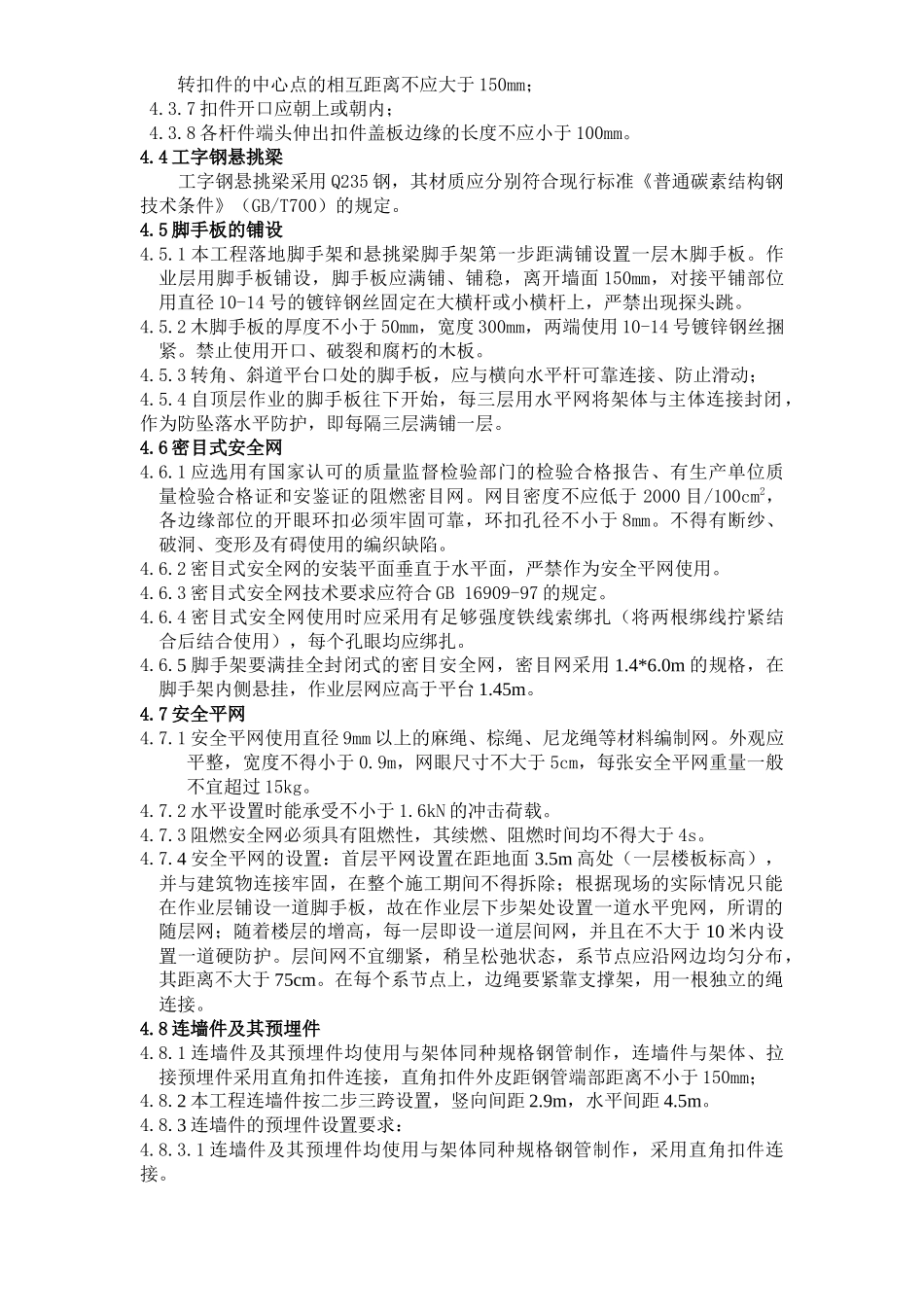

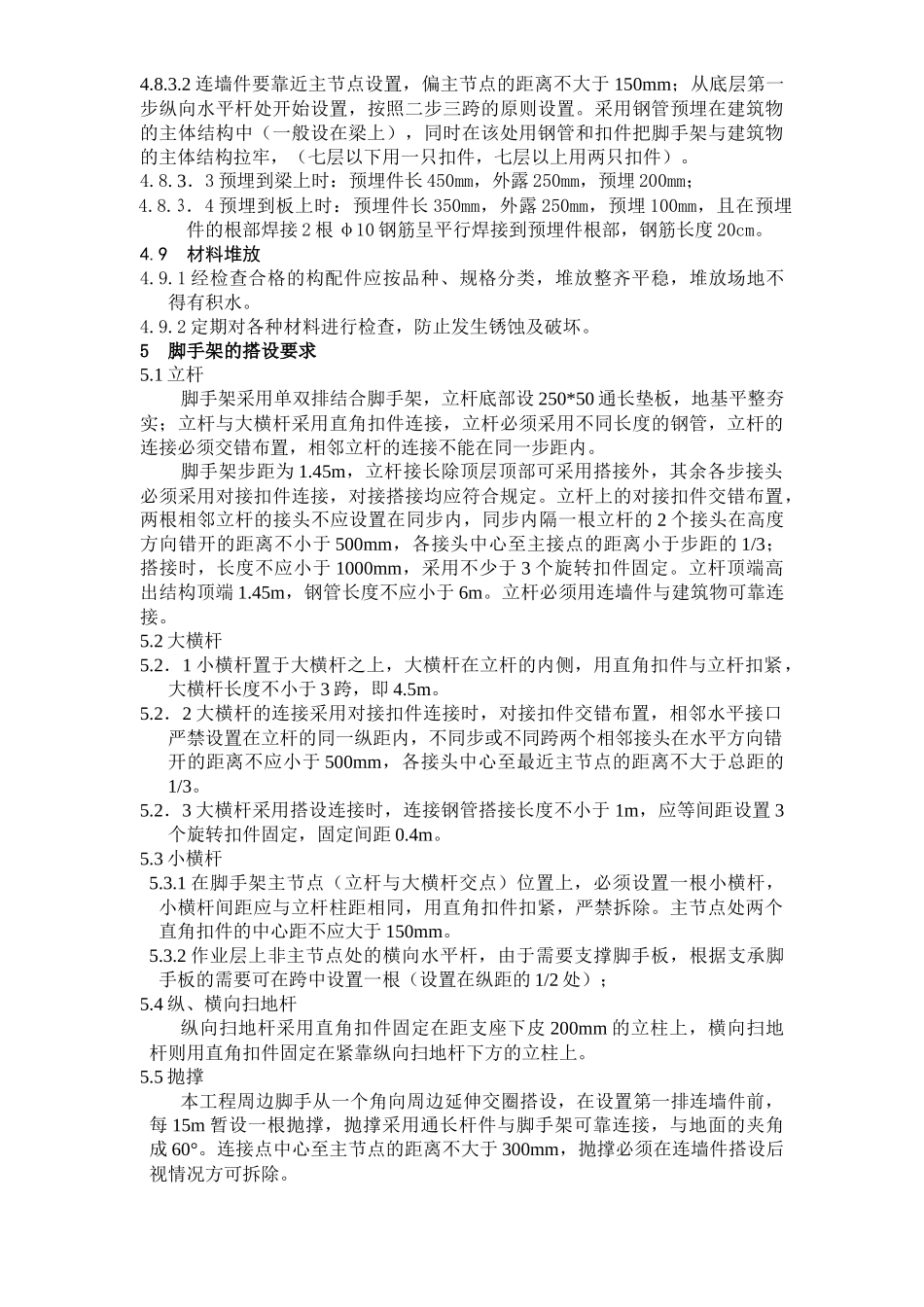

悬挑式扣件钢管脚手架施工方案1、编制依据:1.1、施工设计文件和图纸1.2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－20111.3、《建筑施工安全检查标准》JGJ59-20112、工程概况：本工程为民丰地块三（上东·城市之光）20#楼工程，地上27层，剪力墙结构。建设地点：东盛大街以东，公平路以南，经纬路以北，民风大街以西；层高为2.9m。房屋总高度均为：79.2m。3、搭设方案：3.1使用功能：该脚手架分四段搭设，八层顶板以下采用落地脚手架，八层顶板～十六层顶板、十六层顶板～二十四层顶板、二十四层顶板～屋面等三段均采用工字钢悬挑脚手架。本脚手架只用于主体结构施工时作防护之用，外墙装修之前拆除脚手架，并采用吊篮进行外墙装修。3.2脚手架采用双排脚手架，内立杆离开结构外表面距离0.2m，外立杆与内立杆间距0.8m；内立杆纵距3m，外立杆纵距1.5m，步距1.45；一到八层顶采用落地脚手架（23.1m），由于地下室先施工，故将该部分回填土完成后，均可作落地脚手架，且在脚手架下满铺跳板，使每根立杆都落在跳板上。3.3脚手架从八层顶（结构标高23.1m）开始至十六层顶（结构标高46.3m）、十六层顶（结构标高46.3m）至二十四层顶（结构标高69.5m）、二十四层顶（结构标高69.5m）至屋面（结构标高81.1m）等采用20号工字钢作悬挑梁承受脚手架全部荷载，悬挑脚手架采用双排脚手架。内立杆离开结构外表面距离0.2m，外立杆与内立杆间距0.8m；内立杆纵距3m，外立杆纵距1.5m，步距1.45；悬挑脚手架最大高度为23.2m。4材料及相关要求4.1该工程脚手架主要由工字钢悬挑梁、钢管、扣件、脚手板、挡脚板、密目式安全网、安全平网及避雷装置等构配件组成。4.2钢管4.2.1脚手架钢管采用Q235A（3号）钢，规格Ø48×3.5mm焊接钢管。4.2.2钢管表面应平直光滑，不应有裂缝、孔洞、结疤、分层、错位、硬弯、毛刺、压痕、深的划痕和严重锈蚀。钢管要刷成黄黑相间的颜色。4.2.3材质必须符合国家标准。4.3扣件4.3.1扣件规格必须与钢管外径相同，且必须符合国家标准。4.3.2螺栓拧紧力矩不应小于40N·m，且不应大于65N·m；4.3.3扣件用于钢管与钢管的连接，搭设脚手架使用的扣件分为三种：·两钢管90°交叉连接采用直角扣件；·两钢管呈任意角度交叉连接采用旋转扣件；·钢管与钢管接长采用对接扣件。4.3.4脚手架采用的扣件，活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。4.3.5扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。4.3.6在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；4.3.7扣件开口应朝上或朝内；4.3.8各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.4工字钢悬挑梁工字钢悬挑梁采用Q235钢，其材质应分别符合现行标准《普通碳素结构钢技术条件》（GB/T700）的规定。4.5脚手板的铺设4.5.1本工程落地脚手架和悬挑梁脚手架第一步距满铺设置一层木脚手板。作业层用脚手板铺设，脚手板应满铺、铺稳，离开墙面150mm，对接平铺部位用直径10-14号的镀锌钢丝固定在大横杆或小横杆上，严禁出现探头跳。4.5.2木脚手板的厚度不小于50mm，宽度300mm，两端使用10-14号镀锌钢丝捆紧。禁止使用开口、破裂和腐朽的木板。4.5.3转角、斜道平台口处的脚手板，应与横向水平杆可靠连接、防止滑动；4.5.4自顶层作业的脚手板往下开始，每三层用水平网将架体与主体连接封闭，作为防坠落水平防护，即每隔三层满铺一层。4.6密目式安全网4.6.1应选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的阻燃密目网。网目密度不应低于2000目/100cm2，各边缘部位的开眼环扣必须牢固可靠，环扣孔径不小于8mm。不得有断纱、破洞、变形及有碍使用的编织缺陷。4.6.2密目式安全网的安装平面垂直于水平面，严禁作为安全平网使用。4.6.3密目式安全网技术要求应符合GB16909-97的规定。4.6.4密目式安全网使用时应采用有足够强度铁线索绑扎（将两根绑线拧紧结合后结合使用），每个...
