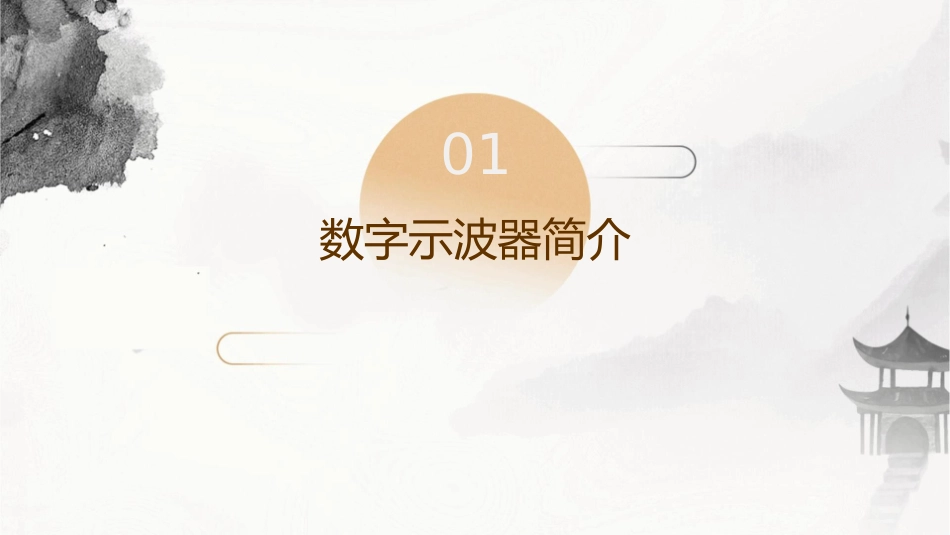

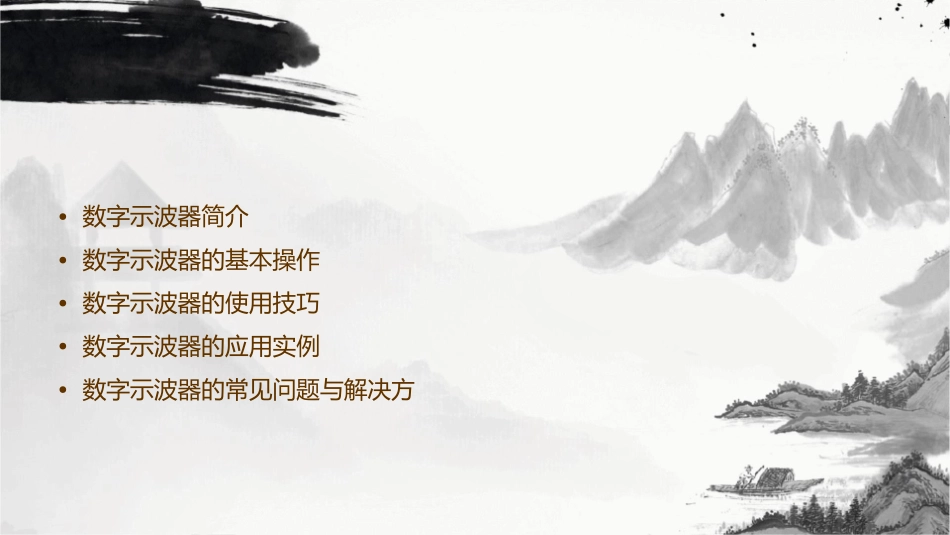

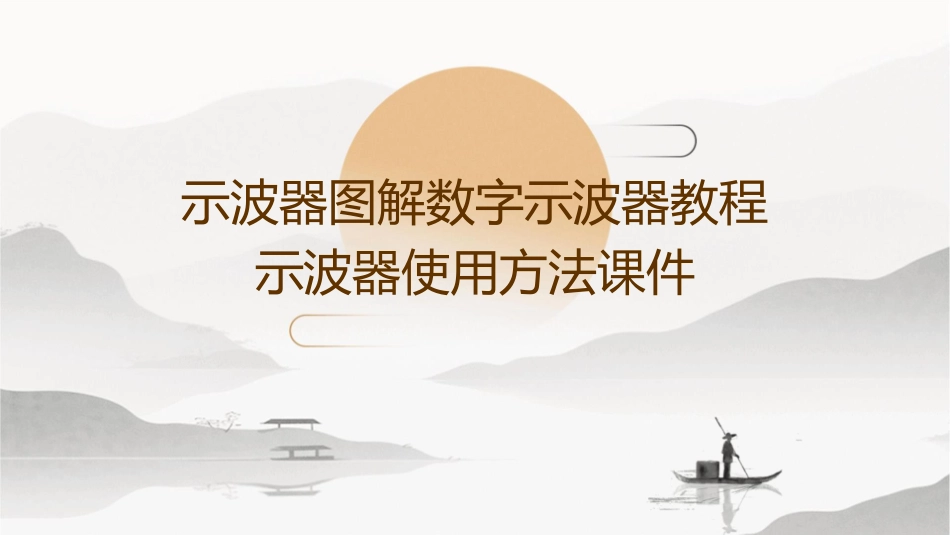

示波器图解数字示波器教程示波器使用方法课件•数字示波器简介•数字示波器的基本操作•数字示波器的使用技巧•数字示波器的应用实例•数字示波器的常见问题与解决方01数字示波器简介数字示波器的定义与特点定义数字示波器是一种用于捕获、显示和分析电信号的电子测量仪器。特点数字示波器具有高采样率、高分辨率和高精度等优点，能够提供准确的测量结果和稳定的波形显示。数字示波器的分类与选择分类数字示波器可以根据其功能和应用场景分为台式、便携式和模块化等类型。选择在选择数字示波器时，需要根据实际需求考虑其带宽、通道数、触发模式、存储和分析功能等因素。数字示波器的发展趋势多通道、多功能数字示波器正朝着多通道、多功能方向发展，以便同时捕获多个信号并进行更全面的分析。高带宽、高采样率随着信号处理技术的发展，数字示波器的带宽和采样率也在不断提高，以满足高速信号测量的需求。软件定义示波器软件定义示波器是一种新型的数字示波器，通过软件实现示波器的功能和参数配置，具有更高的灵活性和可扩展性。02数字示波器的基本操作数字示波器的界面介绍01020304显示屏菜单栏控制面板工具栏用于显示波形，可以调节亮度、对比度和缩放比例。包含各种设置和功能选项。用于调节波形参数和触发模式。提供常用操作按钮，如保存、打印等。数字示波器的常用操作连接信号源触发模式选择将需要测试的信号线接入示波器的输入端。根据信号特性选择合适的触发模式，如自动、单次等。打开电源调节参数开始测试根据测试需求，设置合适的电压范围、时间轴等参数。启动示波器，预热一段时间。按下“运行”按钮，观察显示屏上的波形。数字示波器的测量功能幅度测量时间测量频率测量相位测量使用垂直游标测量信号的电压幅度。使用水平游标测量信号的时间间隔或周期。通过波形周期计算信号的频率。比较两个信号的相位差，判断是否同步或异步。03数字示波器的使用技巧信号的捕获与触发信号的捕获选择合适的探头和量程，调整示波器的垂直和水平灵敏度，以便清晰地捕获信号。触发方式根据信号特性和测试需求，选择合适的触发方式（如边沿触发、脉宽触发等），确保信号稳定显示。信号的测量与分析测量参数使用示波器的测量工具，如光标和测量线，测量信号的幅度、频率、周期等参数。波形分析通过观察信号的形状、幅度、频率等特征，分析信号的质量和性能，找出潜在的问题。信号的保存与导保存波形将需要保存的波形截图或保存为波形文件，以便后续分析和处理。数据导出将测量数据导出到外部设备或软件中，进行进一步的数据处理和分析。04数字示波器的应用实例数字示波器在电路调试中的应用电路调试是数字示波器的重要应用领域之一。通过实时监测电路中的信号，数字示波器可以帮助工程师快速定位和解决电路中的问题。数字示波器具有高采样率和宽带宽，能够捕捉到非常微弱的信号，帮助工程师发现潜在的信号干扰和噪声问题。数字示波器还具有强大的触发功能，能够根据特定的信号特征进行触发，帮助工程师捕获关键的信号瞬间。在电路调试中，数字示波器还可以与其他测量仪器配合使用，如频谱分析仪、逻辑分析仪等，提供更全面的信号分析。数字示波器在信号分析中的应用信号分析是数字示波器的另一个重要应用领域。通过数字示波器，工程师可以对信号的幅度、频率、相位等参数进行精确测量。数字示波器还可以对信号进行频谱分析，帮助工程师了解信号的频率成分和调制方式。数字示波器具有高分辨率和高精度，能够提供准确的信号测量结果，帮助工程师对信号进行深入分析。在信号分析中，数字示波器还可以与其他测量仪器配合使用，如频谱分析仪、矢量网络分析仪等，提供更全面的信号分析。数字示波器在嵌入式系统中的应用在嵌入式系统中，数字示波器可用于调试和测试系统的各个部分，包括微控制器、DSP、FPGA等。通过实时监测嵌入式系统中的信号，数字示波器可以帮助工程师快速定位和解决系统中的问题。数字示波器的高采样率和宽带宽特性使其能够捕捉到嵌入式系统中高速信号的变化情况。在嵌入式系统中，数字示波器还可以用于验证系统的功能和性能，确保系统在各种工作条件下都能正常工作。05数...
