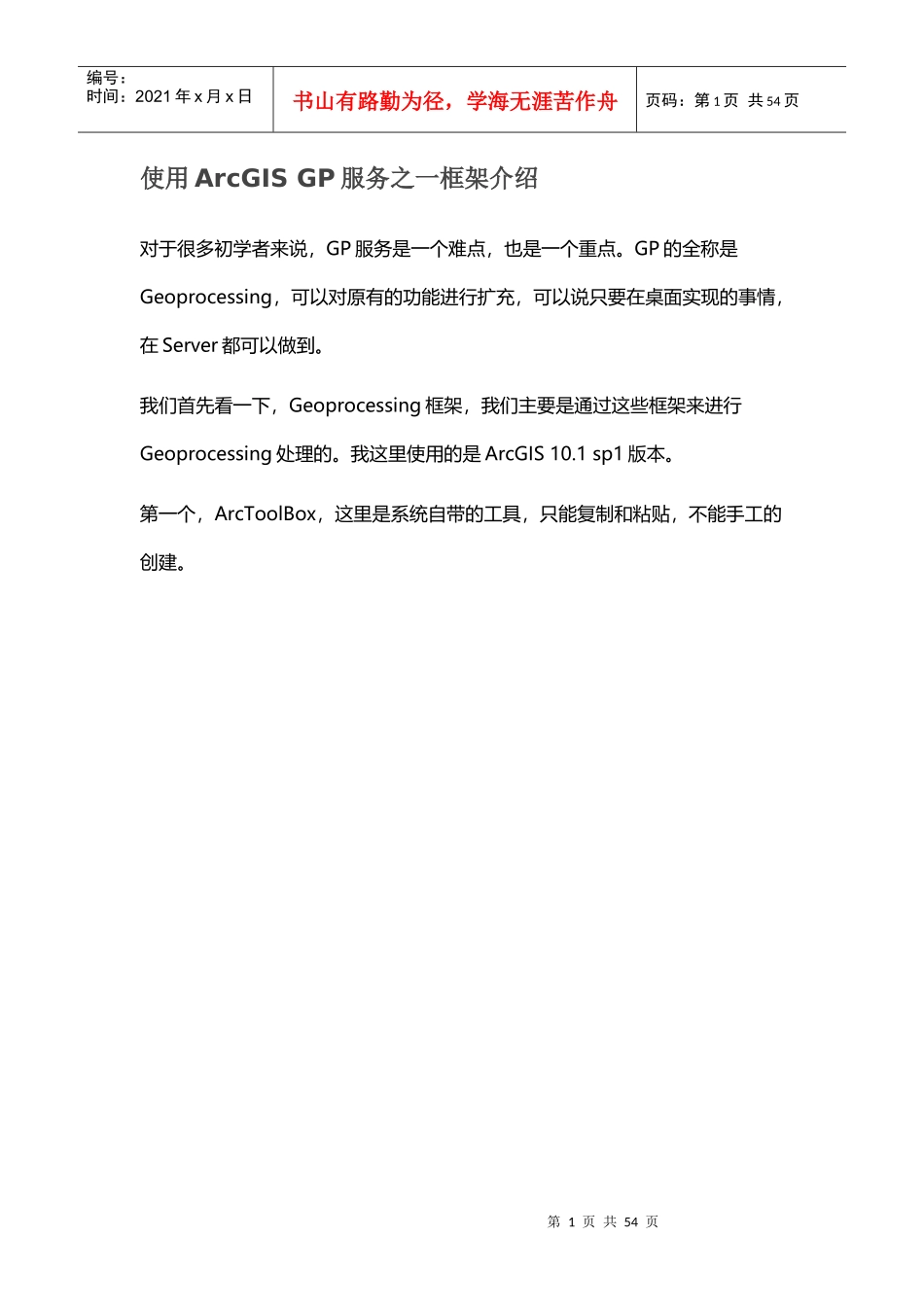

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页使用ArcGISGP服务之一框架介绍对于很多初学者来说，GP服务是一个难点，也是一个重点。GP的全称是Geoprocessing，可以对原有的功能进行扩充，可以说只要在桌面实现的事情，在Server都可以做到。我们首先看一下，Geoprocessing框架，我们主要是通过这些框架来进行Geoprocessing处理的。我这里使用的是ArcGIS10.1sp1版本。第一个，ArcToolBox，这里是系统自带的工具，只能复制和粘贴，不能手工的创建。第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页第二个，是Dialog，也就是对话框，点击某一个模型或者工具。可以输入一些参数，将结果输出出来。第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页第三个，是ModelBuilder，我们可以点击，可以点击最右侧的那个按钮。在下面的文章，我们将使用这个工具来建模，然后发布成GP服务。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页第四个，是Python工具，我们点击，倒数第二个按钮。另外我们说一下，工具分为多种类型的。转载请注明出处，http://www.cnblogs.com/HPhone/微博欢迎关注webgis使用ArcGISGP服务之二手工建模第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页前面打一个小广告，欢迎关注WebGIS微博建模，是我们发布GP服务的第一步，这是基础功。我们为什么要建模呢？对于现实的GIS业务来说，基本上都有相应的流程和规范，具体怎么做，都得按照步骤来。步骤少还好说，要是步骤多了，不仅效率低下，而且还容易出现工作错误，每一步都会产生中间文件。例如我们的天气预报，将收集各个气象站站点定位到地图上，然后剪出中国的版图来，再然后进行克里金差值等等，一些步骤以后，就可以得到相应的温度线或者降雨线。步骤都是规定好的，为什么不做成一个工具，然后直接输出结果呢？对，这就是建模的好处，我们通过将多个工具组合起来，生成一个工具，来完成整体的步骤化。上一篇博客介绍了，我们首先打开ModelBuilder。如果不知道怎么打开，请看上一篇博客吧。首先介绍一下，我们要实现的一个过程，某一个地方发生污染，周围哪些城市将受影响，我们这里只考虑距离吧。下面是我们整个建模的思想。1：得到受污染的区域2：进行缓冲3：将在缓冲区的城市选出来。第一步，新建模型第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页最右侧的按钮。第二步，拖入工具我们可以将现有的工具，直接拖到这里面来。比如我拖一个Buffer工具。其实如果找不到的话，我们可以进行一个搜索，快捷键Ctrl+F。第7页共54页第6页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共54页拖进之后的样子。第8页共54页第7页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共54页我们双击Buffer，我们可以看到Buffer的很多参数，前面带绿点的参数是必填的。第三步，设置参数第9页共54页第8页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共54页参数分为两种方式填，一种直接填在这里面，另外一种是作为参数。有绿点是必填的，如果不输入这些参数，这个工具是黑白色的，不是彩色的。比如我在这里输入Linearunit:1单位选择为Decimaldegrees。如果是以参数的方式，来添加的话，有两种方法添加。先说第一种，右键buffer，选择MakeVariable-FromParameter。我们看到后面的参数，和上图的参数是一样的。不过还是缺少了一个OutputFeatureClass。看一下Buffer右侧是什么？这是拖进来，自动就把这个参数添加进来了，我这里点击选择Distance[valueorfield]。第10页共54页第9页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共54页由于之前，这个参数，我已经设好值，所以说显示的是彩色的。后面的两个还是没有变成彩色...
