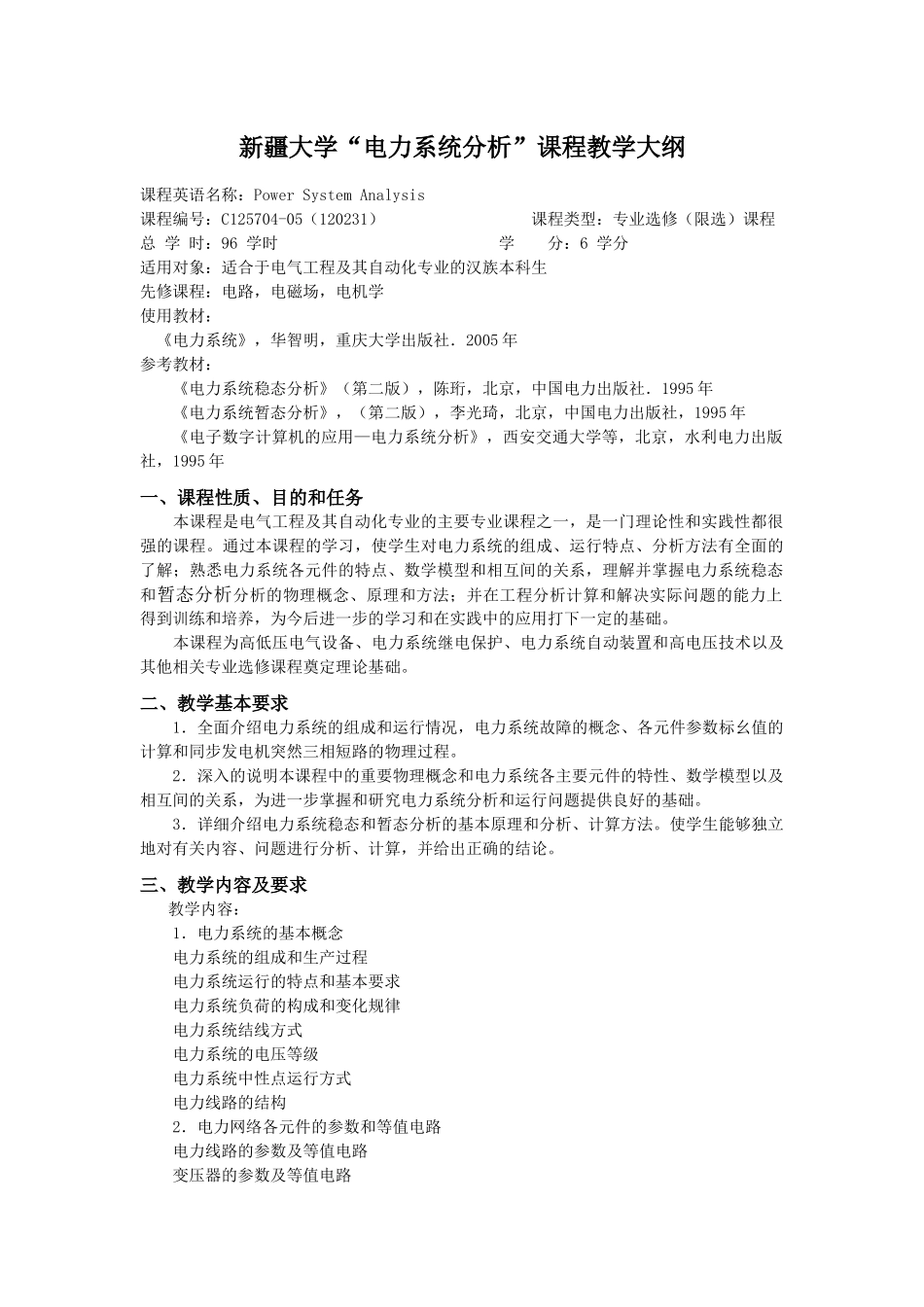

新疆大学“电力系统分析”课程教学大纲课程英语名称：PowerSystemAnalysis课程编号：C125704-05（120231）课程类型：专业选修（限选）课程总学时：96学时学分：6学分适用对象：适合于电气工程及其自动化专业的汉族本科生先修课程：电路，电磁场，电机学使用教材：《电力系统》，华智明，重庆大学出版社．2005年参考教材：《电力系统稳态分析》（第二版），陈珩，北京，中国电力出版社．1995年《电力系统暂态分析》，（第二版），李光琦，北京，中国电力出版社，1995年《电子数字计算机的应用—电力系统分析》，西安交通大学等，北京，水利电力出版社，1995年一、课程性质、目的和任务本课程是电气工程及其自动化专业的主要专业课程之一，是一门理论性和实践性都很强的课程。通过本课程的学习，使学生对电力系统的组成、运行特点、分析方法有全面的了解；熟悉电力系统各元件的特点、数学模型和相互间的关系，理解并掌握电力系统稳态和暂态分析分析的物理概念、原理和方法；并在工程分析计算和解决实际问题的能力上得到训练和培养，为今后进一步的学习和在实践中的应用打下一定的基础。本课程为高低压电气设备、电力系统继电保护、电力系统自动装置和高电压技术以及其他相关专业选修课程奠定理论基础。二、教学基本要求1．全面介绍电力系统的组成和运行情况，电力系统故障的概念、各元件参数标幺值的计算和同步发电机突然三相短路的物理过程。2．深入的说明本课程中的重要物理概念和电力系统各主要元件的特性、数学模型以及相互间的关系，为进一步掌握和研究电力系统分析和运行问题提供良好的基础。3．详细介绍电力系统稳态和暂态分析的基本原理和分析、计算方法。使学生能够独立地对有关内容、问题进行分析、计算，并给出正确的结论。三、教学内容及要求教学内容：1．电力系统的基本概念电力系统的组成和生产过程电力系统运行的特点和基本要求电力系统负荷的构成和变化规律电力系统结线方式电力系统的电压等级电力系统中性点运行方式电力线路的结构2．电力网络各元件的参数和等值电路电力线路的参数及等值电路变压器的参数及等值电路多电压级电力网络的等值电路标幺值的计算3．简单电力网络稳态运行分析和计算电力线路中的电压降落、功率损耗和电能损耗变压器中的电压降落、功率损耗和电能损耗辐射形网络的潮流分布环形和两端供电网络的潮流分布电力网络的简化4．复杂电力系统潮流计算电力网络的数学模型变压器的Π形等值电路，多电压级电力网络的等值电路电力系统潮流计算中的功率方程和变量、节点的分类高斯-塞德尔法潮流计算牛顿-拉夫逊法潮流计算*P-Q分解法潮流计算（本内容可根据实际情况选择讲授）5．电力系统稳态运行的调整控制电力系统潮流的调整控制电力系统的有功功率及频率的调整控制电力系统无功功率及电压的调整控制6．故障基本知识和同步发电机突然三相短路的物理过程分析电力系统故障的类型和电力系统故障的危害性电力系统各元件参数标幺值的计算电力系统故障分析的标幺值等值电路无限大电源系统三相短路电流分析*同步发电机突然三相短路的物理过程及短路电流的近似分析*发电机的暂态和次暂态参数、电压电流方程及等值电路7．电力系统三相短路的分析和计算电力系统三相短路电流周期分量初始值的计算运用运算曲线求任意时刻的短路电流周期分量计算复杂电力系统三相短路复杂电力系统三相短路周期分量电流的计算机算法8．电力系统不对称故障的分析计算对称分量法电力网络的序参数和序网络电力系统单相接地短路、两相短路和两相短路接地故障的电流、电压的计算正序定则非故障处电流、电压的计算10．*电力系统稳定性（本内容可根据实际情况选择讲授）电力系统稳定性基本概念和分类静态稳定的原理，简单电力系统静态稳定性的小干扰分析方法暂态稳定原理，简单电力系统的暂态稳定性分析方法提高稳定性的措施教学要求：1．全面了解电力系统的运行的特点和基本要求、电力系统结线方式和电压等级等基本知识。2．深入理解电力系统各主要元件的特性、数学模型和相互间的关系，为进一步掌握和研究电力系统分析和运行问题提供良好的基础。3．掌握电力系统稳态分析的方法，重点掌握...
