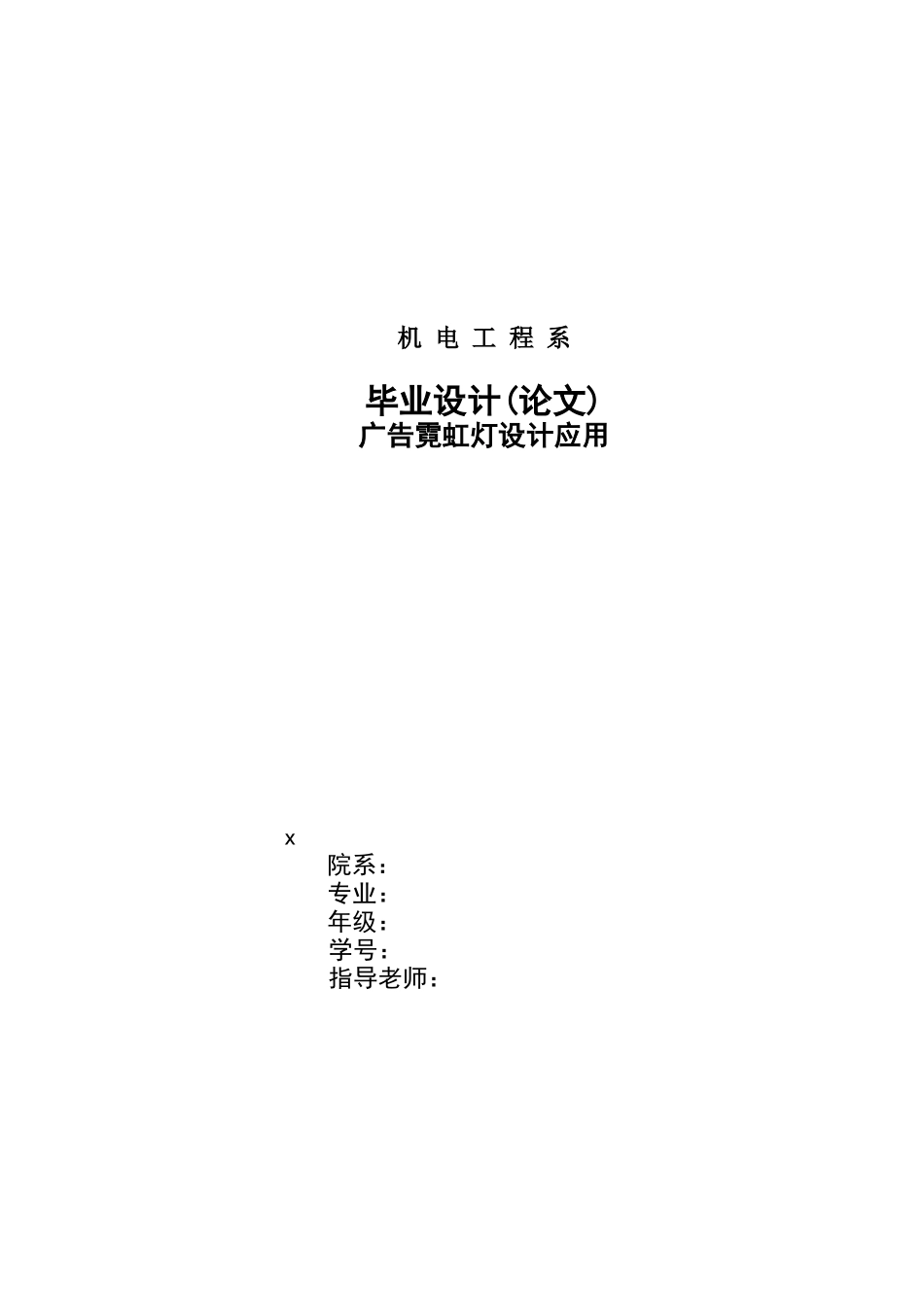

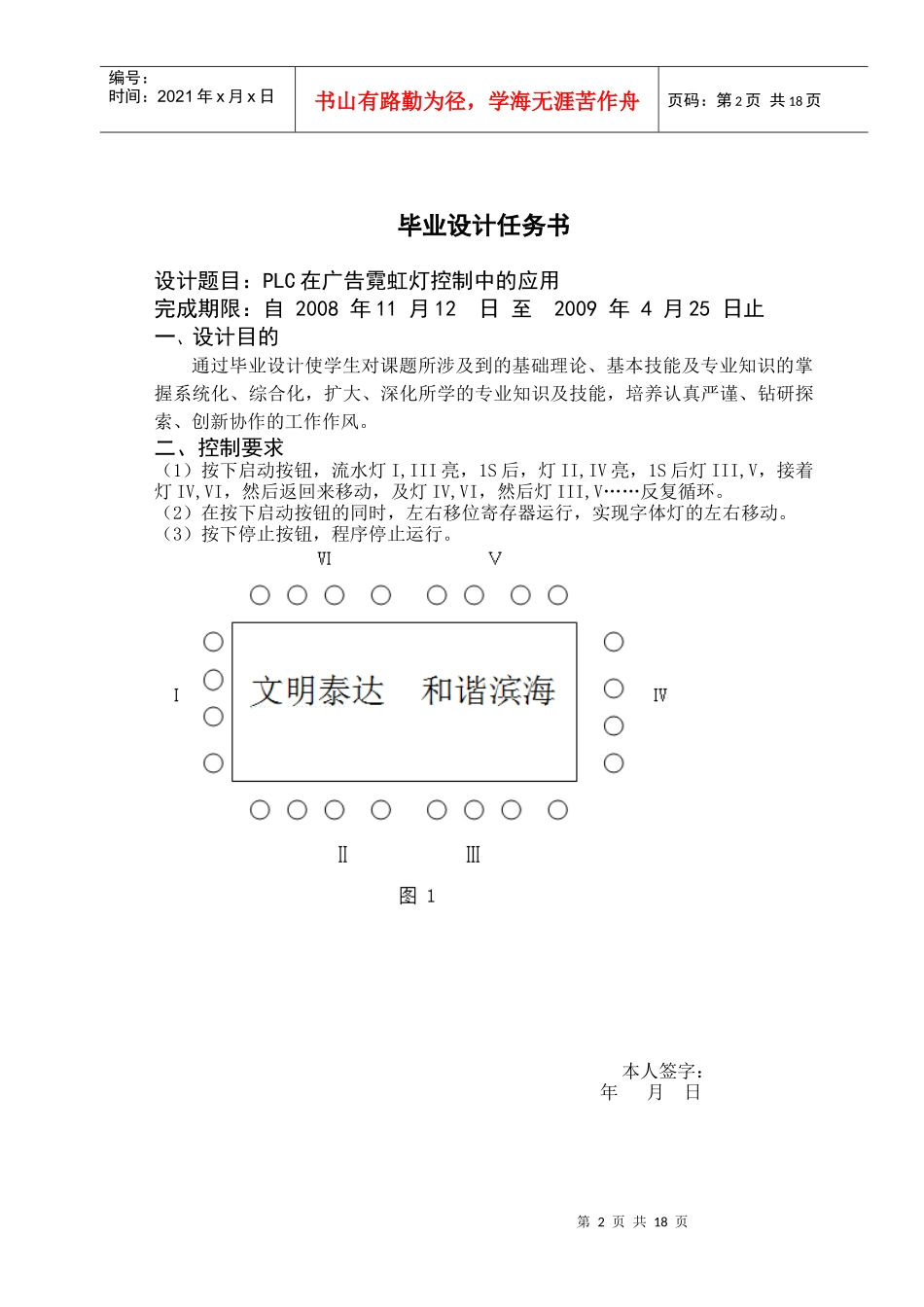

机电工程系毕业设计(论文)广告霓虹灯设计应用x院系：专业：年级：学号：指导老师：第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页毕业设计任务书设计题目：PLC在广告霓虹灯控制中的应用完成期限：自2008年11月12日至2009年4月25日止一、设计目的通过毕业设计使学生对课题所涉及到的基础理论、基本技能及专业知识的掌握系统化、综合化，扩大、深化所学的专业知识及技能，培养认真严谨、钻研探索、创新协作的工作作风。二、控制要求（1）按下启动按钮，流水灯I,III亮，1S后，灯II,IV亮，1S后灯III,V，接着灯IV,VI，然后返回来移动，及灯IV,VI，然后灯III,V……反复循环。（2）在按下启动按钮的同时，左右移位寄存器运行，实现字体灯的左右移动。（3）按下停止按钮，程序停止运行。本人签字：年月日第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页内容摘要本文介绍了PLC控制系统并将PLC控制系统应用于霓虹灯的工作流程中,编程基于松下电工出产的FP系列PLC控制系统，并对程序进行了调试。通过实践了解PLC系统的组成及功能、逻辑部件、汇编语言以及PLC基本工作原理、主要技术指标。通过实践设计了解PLC控制地实际应用，了解松下电工FP1系列产品实际应用,达到能更好地应用于实际。霓虹灯是工业设计、视觉设计、环境设计的综合体现,是工程技术与艺术结合一体的新的设计方式,通过PLC能充分利用这种集工业、工艺、美术和科技为一体的霓虹灯的诸多特性，来实现当代社会对霓虹灯的多样性、趣味性、艺术性和实用性的要求。该设计课题的现实运用比较广泛实用性好、优点明显具有很好使用价值，同样存在不少的缺点。此次控制器的设计主要以程序设计为主，涉及硬件部分设计的相对比较少。硬件主要是霓虹灯部分涉及强电驱动和干扰，软件程序设计中运用较多的定时指令便于理解程序的逻辑过程，调试过程中修改起来也比较方便，但是使得指令语句比较多，将要占用可编程序控制器内部许多的存贮空间，并且占用许多内部有限的定时指令资源，不利于编写中大型的程序。因此可以运用移位指令和定时器结合起来编写程序，但大体的程序设计思想没有变，具体的程序设计思路将发生改变，其特点是程序的步数将会减少更加简洁而且可以节省PLC内部的定时器资源，实用性比较强。同时可以开发每部分更多的应用程序并用它们来控制霓虹灯广告屏，每一个程序显示其特有的一种显示效果图，增加广告屏的显示图样，丰富广告屏的样式，可以达到更好的广告宣传效果，提高控制器的使用价值。关键字：PLC控制系统、霓虹灯第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页目录第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页第一章绪论随着改革的不断深入，社会主义市场经济的不断繁荣和发展，各大中小城市都在进行亮化工程。各企业为宣传自己企业的形象和产品，均采用广告手法之一：霓虹灯广告屏来实现这一目的。当我们夜晚走在大街上，马路两旁各色各样的霓虹灯广告均可以见到，一种是采用霓虹灯管做成的各种形状和多种彩色的灯管，另一种为日光灯管或白炽灯管作为光源，另配大型广告语或宣传画来达到宣传的效果。这些灯的亮灭，闪烁时间及流动方向等均可以通过PLC来达到控制的要求。可编程控制器PLC可编程控制器：英文全称ProgrammableLogicController,中文全称为可编程逻辑控制器，是一种数字运算操作的电子系统，专为工业环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等方面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。作为自动控制装置的核心，它具有功能强，可靠性高等诸多优点，PLC实验装置采用的式模块化结构，主要模块有可编程序控制器、编程器模块，九种实验模块，按钮、开关输入模块和继电器输出模块，以及四层电梯模型。该装置可以完成各种指令系统以及多种控制对象的程序设计训练。第一节霓虹灯的发展潜力由于霓虹灯具有...
