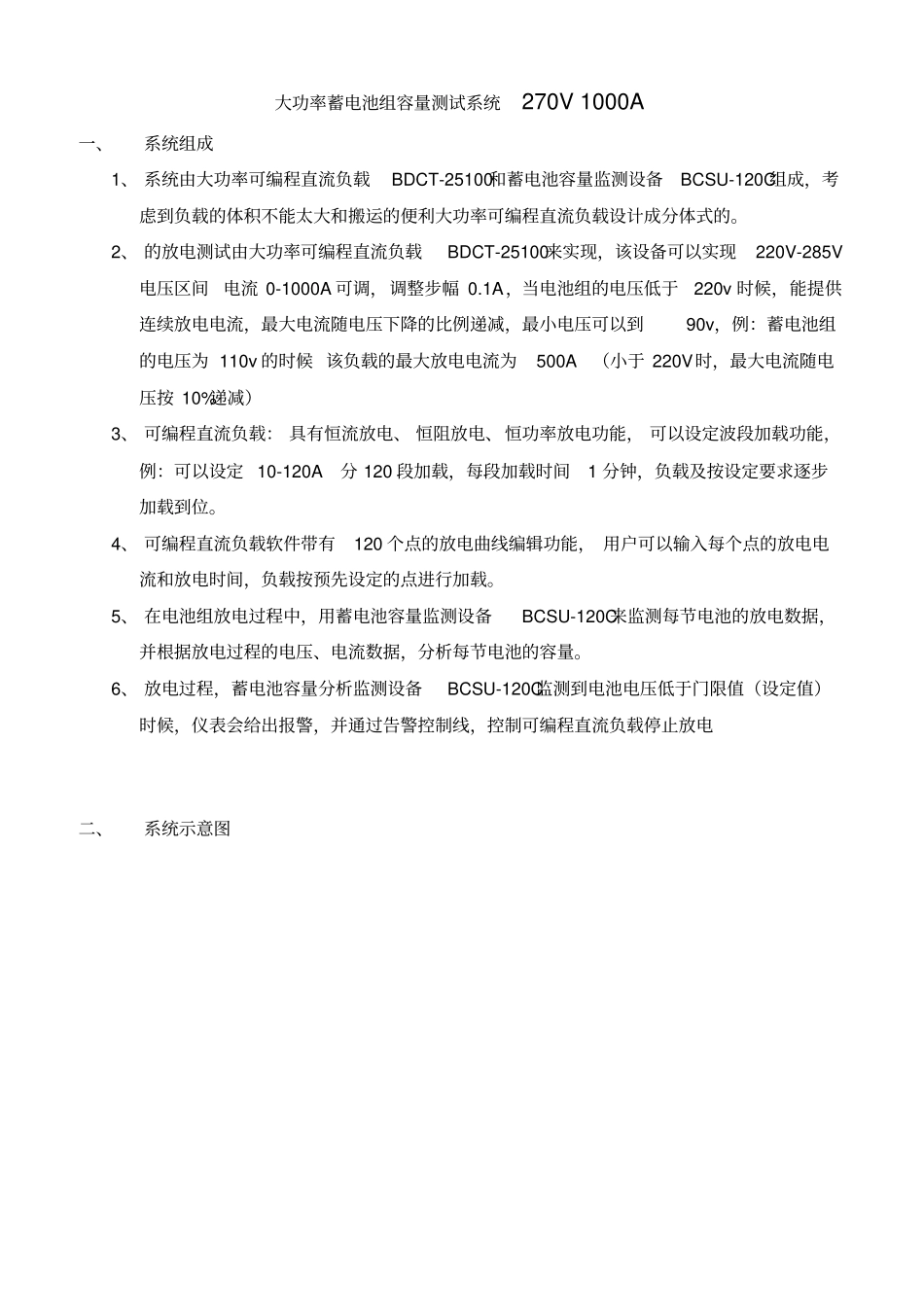

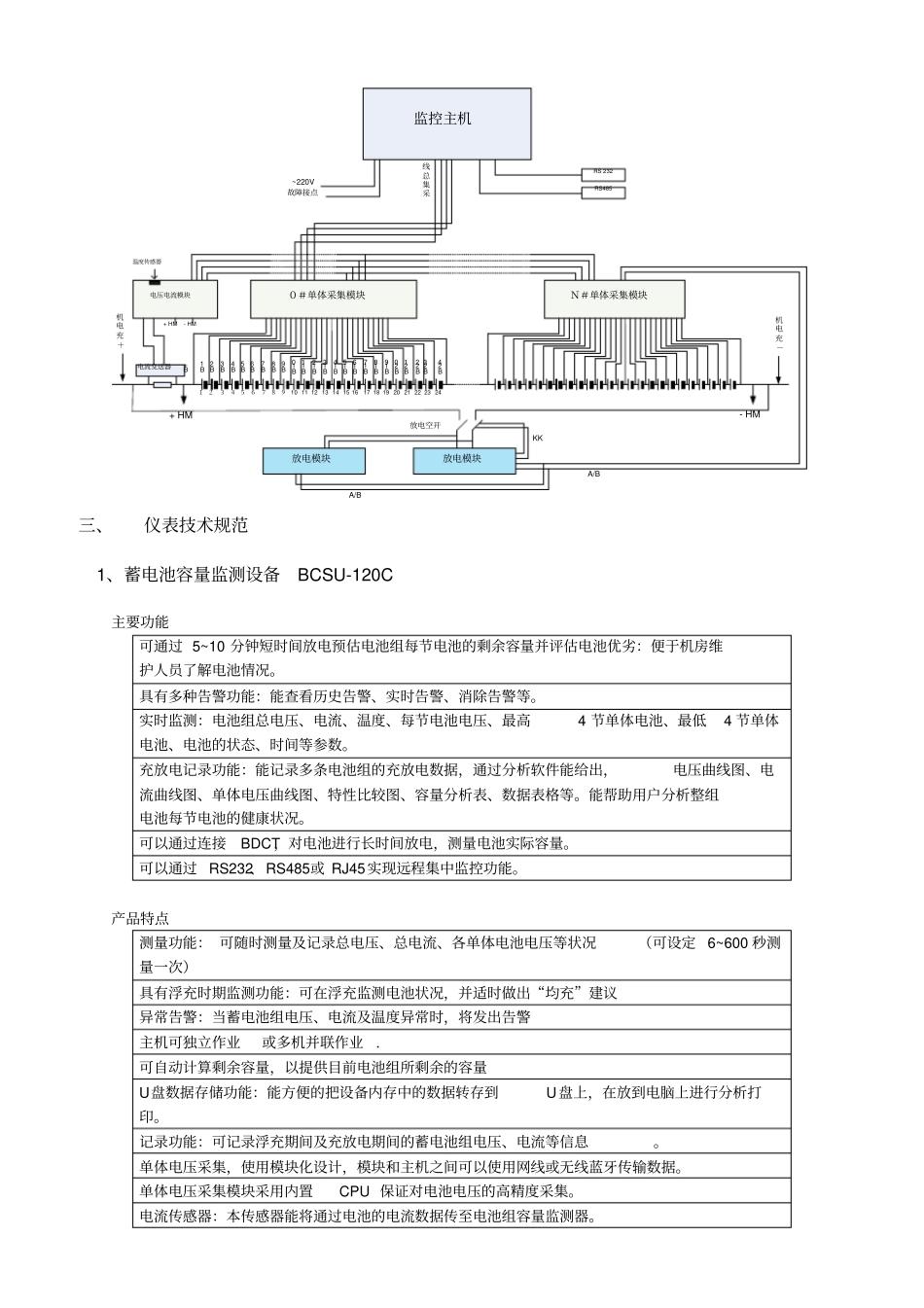

大功率蓄电池组容量测试系统270V1000A一、系统组成1、系统由大功率可编程直流负载BDCT-25100和蓄电池容量监测设备BCSU-120C组成,考虑到负载的体积不能太大和搬运的便利大功率可编程直流负载设计成分体式的。2、的放电测试由大功率可编程直流负载BDCT-25100来实现,该设备可以实现220V-285V电压区间电流0-1000A可调,调整步幅0.1A,当电池组的电压低于220v时候,能提供连续放电电流,最大电流随电压下降的比例递减,最小电压可以到90v,例:蓄电池组的电压为110v的时候该负载的最大放电电流为500A(小于220V时,最大电流随电压按10%递减)3、可编程直流负载:具有恒流放电、恒阻放电、恒功率放电功能,可以设定波段加载功能,例:可以设定10-120A分120段加载,每段加载时间1分钟,负载及按设定要求逐步加载到位。4、可编程直流负载软件带有120个点的放电曲线编辑功能,用户可以输入每个点的放电电流和放电时间,负载按预先设定的点进行加载。5、在电池组放电过程中,用蓄电池容量监测设备BCSU-120C来监测每节电池的放电数据,并根据放电过程的电压、电流数据,分析每节电池的容量。6、放电过程,蓄电池容量分析监测设备BCSU-120C监测到电池电压低于门限值(设定值)时候,仪表会给出报警,并通过告警控制线,控制可编程直流负载停止放电二、系统示意图监控主机~220V故障接点0#单体采集模块电流变送器123456789101112131415161718192021222324N#单体采集模块+充电机-充电机+HM-HMRS232RS485放电模块放电模块放电空开KKA/BA/BB+B1B2B3B4B5B6B7B8B9B10B11B12B13B14B15B16B17B18B19B20B21B22B23B24采集总线电压电流模块温度传感器+HM-HM三、仪表技术规范1、蓄电池容量监测设备BCSU-120C主要功能可通过5~10分钟短时间放电预估电池组每节电池的剩余容量并评估电池优劣:便于机房维护人员了解电池情况。具有多种告警功能:能查看历史告警、实时告警、消除告警等。实时监测:电池组总电压、电流、温度、每节电池电压、最高4节单体电池、最低4节单体电池、电池的状态、时间等参数。充放电记录功能:能记录多条电池组的充放电数据,通过分析软件能给出,电压曲线图、电流曲线图、单体电压曲线图、特性比较图、容量分析表、数据表格等。能帮助用户分析整组电池每节电池的健康状况。可以通过连接BDCT,对电池进行长时间放电,测量电池实际容量。可以通过RS232、RS485或RJ45实现远程集中监控功能。产品特点测量功能:可随时测量及记录总电压、总电流、各单体电池电压等状况(可设定6~600秒测量一次)具有浮充时期监测功能:可在浮充监测电池状况,并适时做出“均充”建议异常告警:当蓄电池组电压、电流及温度异常时,将发出告警主机可独立作业或多机并联作业.可自动计算剩余容量,以提供目前电池组所剩余的容量U盘数据存储功能:能方便的把设备内存中的数据转存到U盘上,在放到电脑上进行分析打印。记录功能:可记录浮充期间及充放电期间的蓄电池组电压、电流等信息。单体电压采集,使用模块化设计,模块和主机之间可以使用网线或无线蓝牙传输数据。单体电压采集模块采用内置CPU保证对电池电压的高精度采集。电流传感器:本传感器能将通过电池的电流数据传至电池组容量监测器。具有测量单电池电压(0~4V)的回路。具有测量每一蓄电池组总电压及总电流的回路电脑连线功能:可与电脑连接、采集充放电的参数并进行电池性能评估及分析可外加MODEM,具有远端监测功能具有LCD现场显示各种电压、电流、温度等信息信号电缆线为0.3mmPVC导线保护装置:每一回路均有过流保护装置标准规格参数规格说明环境要求温度:5~50℃湿度:10%~90%电源要求AC:220V±10%通信速率RS-232:300bps~19200bps可调RS-485:300bps~19200bps可调电流测量界面A.测量范围:0~1000AB.分辨率:0.1AC.精度:±2%总电压测量界面A.测量范围:0~300VB.分辨率:0.25%C.精度:±0.5%D.输入阻抗:1MΩ以上E.耐压:1000V(一般型)电压测量界面A.每组单体节数:0-120节B.单体电压采集模块数量:1-5个C.测量组数:1-2组D.测量范围:0~4VE.分辨率:±10mvF.精度:±100mvG.输入阻抗:1MΩ以上H.耐压:1000V(一般型)单体达到设定值...
