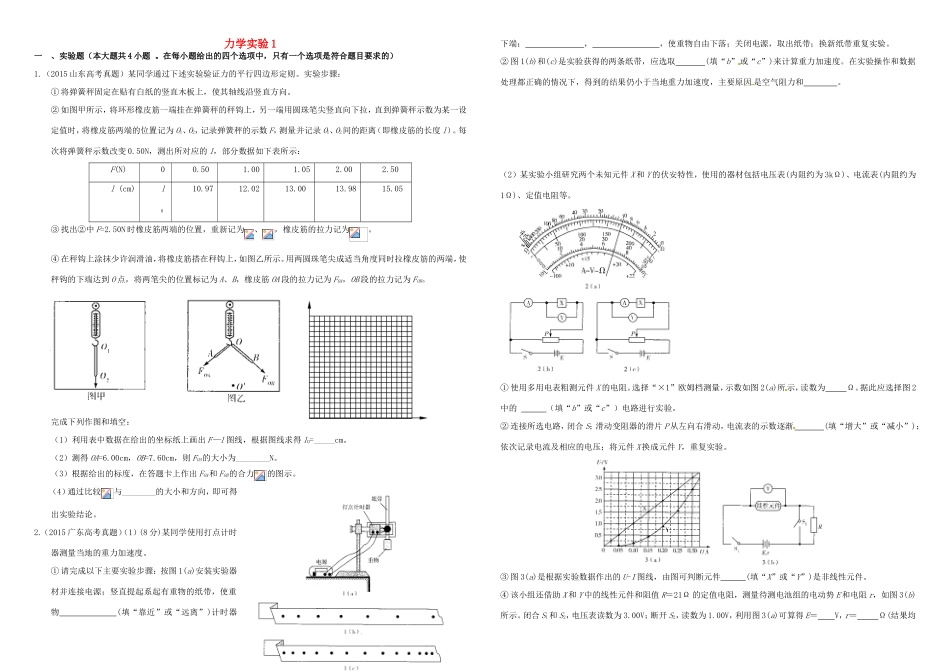

力学实验1一、实验题（本大题共4小题。在每小题给出的四个选项中，只有一个选项是符合题目要求的）1.（2015山东高考真题）某同学通过下述实验验证力的平行四边形定则。实验步骤：①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向。②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离（即橡皮筋的长度l）。每次将弹簧秤示数改变0.50N，测出所对应的l，部分数据如下表所示：F(N)00.501.001.052.002.50l(cm)l010.9712.0213.0013.9815.05③找出②中F=2.50N时橡皮筋两端的位置，重新记为、，橡皮筋的拉力记为。④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示。用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为FOA，OB段的拉力记为FOB。完成下列作图和填空：（1）利用表中数据在给出的坐标纸上画出F—l图线，根据图线求得l0=_____cm。（2）测得OA=6.00cm，OB=7.60cm，则FOA的大小为________N。（3）根据给出的标度，在答题卡上作出FOA和FOB的合力的图示。（4）通过比较与________的大小和方向，即可得出实验结论。2.（2015广东高考真题）（1）(8分)某同学使用打点计时器测量当地的重力加速度。①请完成以下主要实验步骤：按图1(a)安装实验器材并连接电源；竖直提起系起有重物的纸带，使重物(填“靠近”或“远离”)计时器下端；，，使重物自由下落；关闭电源，取出纸带；换新纸带重复实验。②图1(b)和(c)是实验获得的两条纸带，应选取(填“b”或“c”)来计算重力加速度。在实验操作和数据处理都正确的情况下，得到的结果仍小于当地重力加速度，主要原因是空气阻力和。（2）某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表(内阻约为3kΩ)、电流表(内阻约为1Ω)、定值电阻等。①使用多用电表粗测元件X的电阻。选择“×1”欧姆档测量，示数如图2(a)所示，读数为Ω。据此应选择图2中的（填“b”或“c”）电路进行实验。②连接所选电路，闭合S；滑动变阻器的滑片P从左向右滑动，电流表的示数逐渐(填“增大”或“减小”)；依次记录电流及相应的电压；将元件X换成元件Y，重复实验。③图3(a)是根据实验数据作出的U-I图线，由图可判断元件(填“X”或“Y”)是非线性元件。④该小组还借助X和Y中的线性元件和阻值R＝21Ω的定值电阻，测量待测电池组的电动势E和电阻r，如图3(b)所示。闭合S1和S2，电压表读数为3.00V；断开S2，读数为1.00V，利用图3(a)可算得E＝V，r＝Ω(结果均保留两位有效数字，视电压表为理想电压表)。3.⑴张红同学在用电磁打点计时器做“测定匀变速直线运动的加速度”实验时，①、电火花打点计时器是一种使用__________（填“交流”或“直流”）电源的计时仪器，它的工作电压是220V．②、从打出的若干纸带中选出了如图所示的一条（每两点间还有四个点没有画出来）,上面的数字为相邻两个计数点间的距离.打点计时器的电源频率50Hz.计算出纸带上计数点2、4时小车的瞬时速度分别为v2=________、v4=_______;和该匀变速直线运动的加速度a=______________。（计算结果保留三位有效数字）⑵.如图所示，这个装置实际上是一个化学电源，闭合所有开关，并改变滑动变阻器阻值，观察电压表V1、V2示数的变化，得到如下所示的数据：某一次的测量值为电压表U1=1.4V,U2=0.1V.改变滑动变阻器的滑动头，向右滑动一段距离．发现电流表读数变为0.50A，电压表U1读数变化了0.4V，由上面数据可求：①电源电动势E=_________V；②电源的内阻为r=__________Ω，（不考虑到电流表和电压表内阻的影响）4.如图为用拉力传感器和速度传感器探究“加速度与物体受力的关系”实验装置。用拉力传感器记录小车受到拉力的大小，在长木板上相距为L＝48.0cm的A、B两点各安装一个速度传感器，分别记录细线拉力和小车到达A、B时的速率。(1)本实验有关的说法正确的是：()A．两速度传感器之间的距离应适当远些B．要调整长木板的倾斜角度，平衡小车受到的摩擦力C．应先释放小车，...
