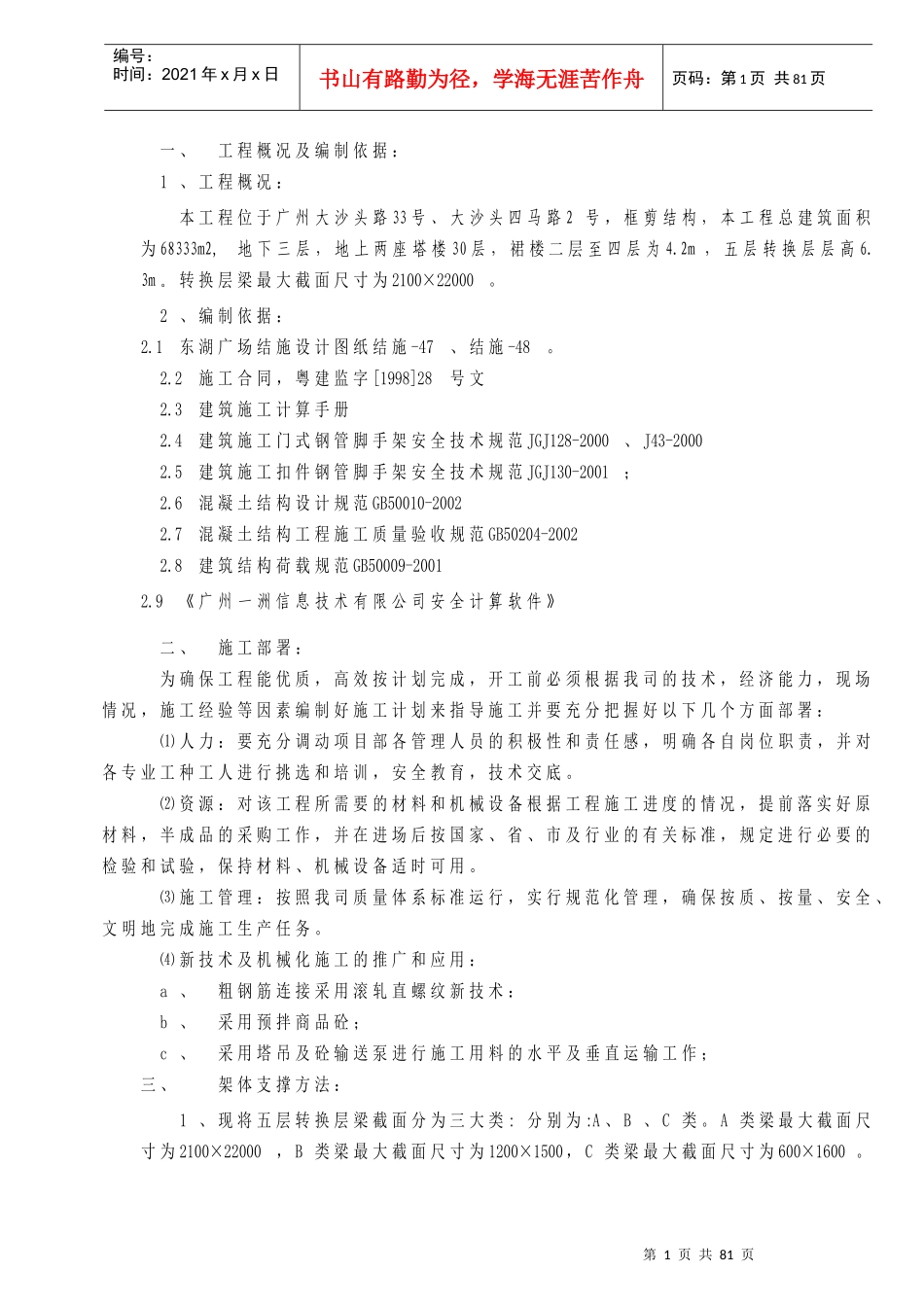

第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页一、工程概况及编制依据：1、工程概况：本工程位于广州大沙头路33号、大沙头四马路2号，框剪结构，本工程总建筑面积为68333m2,地下三层，地上两座塔楼30层，裙楼二层至四层为4.2m，五层转换层层高6.3m。转换层梁最大截面尺寸为2100×22000。2、编制依据：2.1东湖广场结施设计图纸结施-47、结施-48。2.2施工合同，粤建监字[1998]28号文2.3建筑施工计算手册2.4建筑施工门式钢管脚手架安全技术规范JGJ128-2000、J43-20002.5建筑施工扣件钢管脚手架安全技术规范JGJ130-2001；2.6混凝土结构设计规范GB50010-20022.7混凝土结构工程施工质量验收规范GB50204-20022.8建筑结构荷载规范GB50009-20012.9《广州一洲信息技术有限公司安全计算软件》二、施工部署：为确保工程能优质，高效按计划完成，开工前必须根据我司的技术，经济能力，现场情况，施工经验等因素编制好施工计划来指导施工并要充分把握好以下几个方面部署：⑴人力：要充分调动项目部各管理人员的积极性和责任感，明确各自岗位职责，并对各专业工种工人进行挑选和培训，安全教育，技术交底。⑵资源：对该工程所需要的材料和机械设备根据工程施工进度的情况，提前落实好原材料，半成品的采购工作，并在进场后按国家、省、市及行业的有关标准，规定进行必要的检验和试验，保持材料、机械设备适时可用。⑶施工管理：按照我司质量体系标准运行，实行规范化管理，确保按质、按量、安全、文明地完成施工生产任务。⑷新技术及机械化施工的推广和应用：a、粗钢筋连接采用滚轧直螺纹新技术：b、采用预拌商品砼；c、采用塔吊及砼输送泵进行施工用料的水平及垂直运输工作；三、架体支撑方法：1、现将五层转换层梁截面分为三大类:分别为:A、B、C类。A类梁最大截面尺寸为2100×22000，B类梁最大截面尺寸为1200×1500，C类梁最大截面尺寸为600×1600。第2页共81页第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页为施工安全,搭设方便,转换层楼面梁及板全部使用扣件式钢管脚手架搭设。截面尺寸详见附表：转换层高大模板梁截面、板厚度汇总表。2、梁板支撑方案：A类梁：梁的支撑立杆用φ48钢管加上托作竖向支撑杆件，横向间距为600mm，纵向间距为600mm，纵横水平杆用φ48钢管加扣件与立杆固定，步距为1500mm；沿梁纵向每2400mm间距设一道横向剪刀撑，梁的纵向设二道剪刀撑,剪刀撑用φ48钢管加扣件与立杆固定；支顶下端设置下托加枋木分散受力；梁侧设竖肋枋木间距为300mm一道，Ф14穿心螺栓竖向间距为600mm一道，沿梁纵向水平间距300一道，Ф14穿心螺栓加2Ф48钢管及瑚蝶扣压实固定。梁下水平支撑搭设二层松木枋，面枋80×80间距为200mm，底枋80×80双枋，间距为600mm，上托伸长不大于250mm，梁的压脚板用枋木，梁侧斜撑用短枋木同梁底水平枋连成整体。B类梁：梁的支撑立杆用φ48钢管加上托作竖向支撑杆件，横向间距为800mm，纵向间距为800mm，纵横水平杆用φ48钢管加扣件与立杆固定，步距为1500mm；沿梁纵向每3200mm间距设一道横向剪刀撑，梁的纵向设二道剪刀撑,剪刀撑用φ48钢管加扣件与立杆固定；支顶下端设置下托加枋木分散受力；梁侧设竖肋枋木间距为300mm一道，Ф14穿心螺栓竖向间距为600mm一道，沿梁纵向水平间距300一道，Ф14穿心螺栓加2Ф48钢管及瑚蝶扣压实固定。梁下水平支撑搭设二层松木枋，面枋80×80间距为200mm，底枋80×80双枋，间距为800mm，上托伸长不大于250mm，梁的压脚板用枋木，梁侧斜撑用短枋木同梁底水平枋连成整体。C类梁：梁的支撑立杆用φ48钢管加上托作竖向支撑杆件，横向间距为800mm，纵向间距为800mm，纵横水平杆用φ48钢管加扣件与立杆固定，步距为1500mm；沿梁纵向每3200mm间距设一道横向剪刀撑；支顶下端设置下托加枋木分散受力；梁侧设竖肋枋木间距为300mm一道，Ф12穿心螺栓竖向间距为600mm一道，沿梁纵向水平间距300一道，Ф12穿心螺栓加2Ф48钢管及瑚蝶扣压实固定。梁下水平支撑搭设二层松木枋，面枋80×80间距为200mm，底枋80×80双枋，间距为800mm，上托伸长不大于250mm，梁的...
