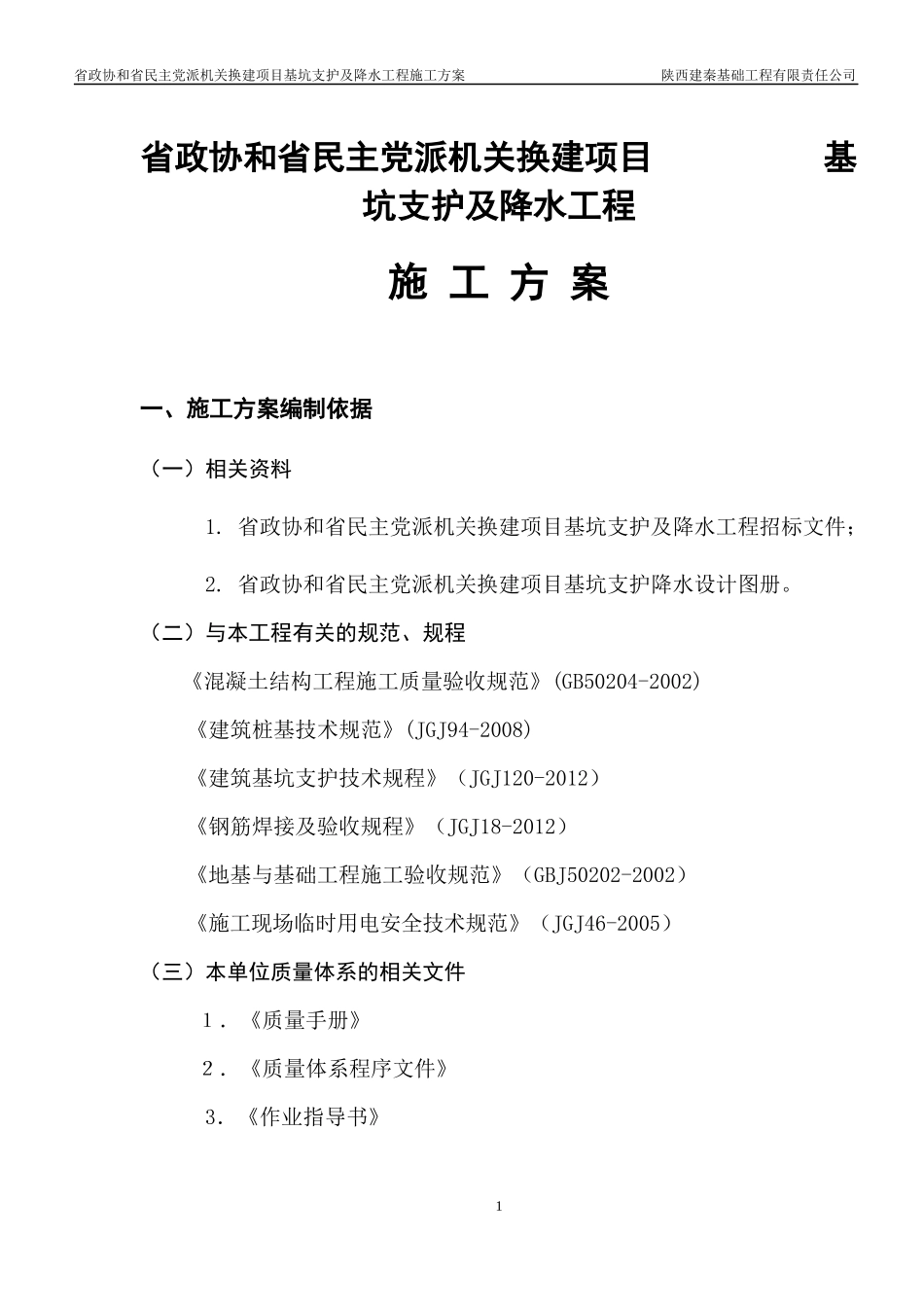

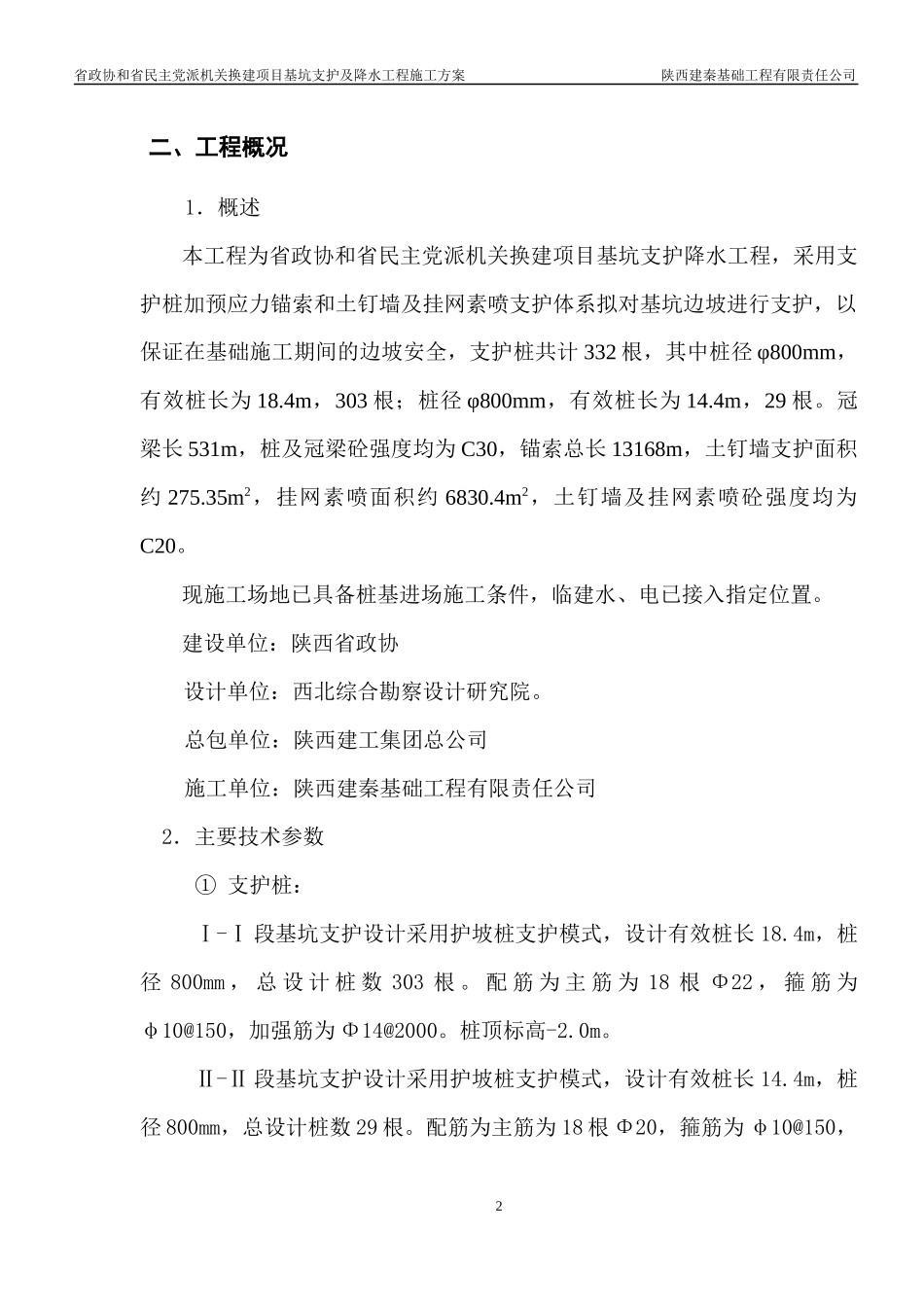

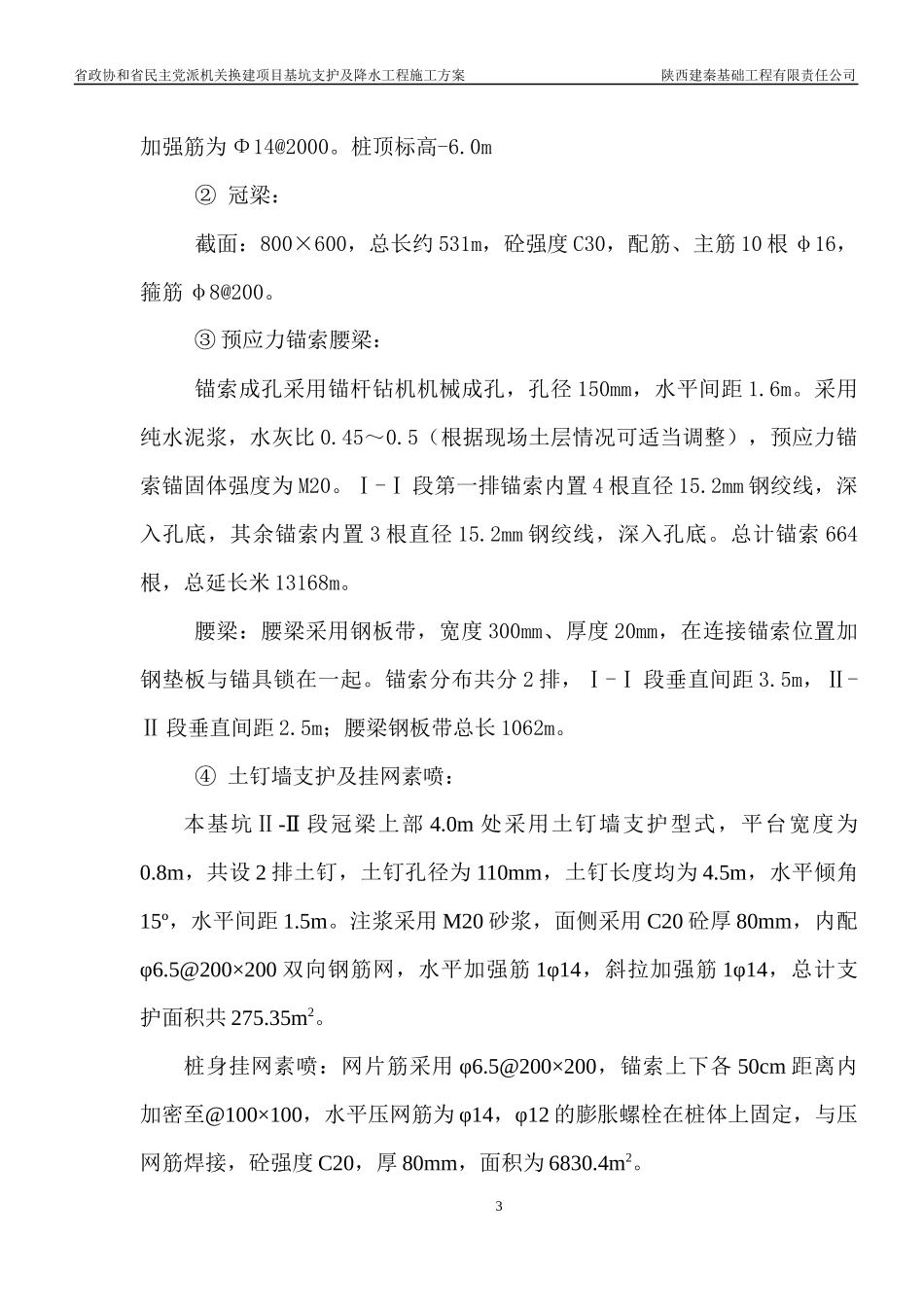

省政协和省民主党派机关换建项目基坑支护及降水工程施工方案陕西建秦基础工程有限责任公司省政协和省民主党派机关换建项目基坑支护及降水工程施工方案一、施工方案编制依据（一）相关资料1.省政协和省民主党派机关换建项目基坑支护及降水工程招标文件；2.省政协和省民主党派机关换建项目基坑支护降水设计图册。（二）与本工程有关的规范、规程《混凝土结构工程施工质量验收规范》(GB50204-2002)《建筑桩基技术规范》(JGJ94-2008)《建筑基坑支护技术规程》（JGJ120-2012）《钢筋焊接及验收规程》（JGJ18-2012）《地基与基础工程施工验收规范》（GBJ50202-2002）《施工现场临时用电安全技术规范》（JGJ46-2005）（三）本单位质量体系的相关文件１．《质量手册》２．《质量体系程序文件》3．《作业指导书》1省政协和省民主党派机关换建项目基坑支护及降水工程施工方案陕西建秦基础工程有限责任公司二、工程概况1．概述本工程为省政协和省民主党派机关换建项目基坑支护降水工程，采用支护桩加预应力锚索和土钉墙及挂网素喷支护体系拟对基坑边坡进行支护，以保证在基础施工期间的边坡安全，支护桩共计332根，其中桩径φ800mm，有效桩长为18.4m，303根；桩径φ800mm，有效桩长为14.4m，29根。冠梁长531m，桩及冠梁砼强度均为C30，锚索总长13168m，土钉墙支护面积约275.35m2，挂网素喷面积约6830.4m2，土钉墙及挂网素喷砼强度均为C20。现施工场地已具备桩基进场施工条件，临建水、电已接入指定位置。建设单位：陕西省政协设计单位：西北综合勘察设计研究院。总包单位：陕西建工集团总公司施工单位：陕西建秦基础工程有限责任公司2．主要技术参数①支护桩：Ⅰ-Ⅰ段基坑支护设计采用护坡桩支护模式，设计有效桩长18.4m，桩径800mm，总设计桩数303根。配筋为主筋为18根Φ22，箍筋为φ10@150，加强筋为Φ14@2000。桩顶标高-2.0m。Ⅱ-Ⅱ段基坑支护设计采用护坡桩支护模式，设计有效桩长14.4m，桩径800mm，总设计桩数29根。配筋为主筋为18根Φ20，箍筋为φ10@150，2省政协和省民主党派机关换建项目基坑支护及降水工程施工方案陕西建秦基础工程有限责任公司加强筋为Φ14@2000。桩顶标高-6.0m②冠梁：截面：800×600，总长约531m，砼强度C30，配筋、主筋10根φ16，箍筋φ8@200。③预应力锚索腰梁：锚索成孔采用锚杆钻机机械成孔，孔径150mm，水平间距1.6m。采用纯水泥浆，水灰比0.45～0.5（根据现场土层情况可适当调整），预应力锚索锚固体强度为M20。Ⅰ-Ⅰ段第一排锚索内置4根直径15.2mm钢绞线，深入孔底，其余锚索内置3根直径15.2mm钢绞线，深入孔底。总计锚索664根，总延长米13168m。腰梁：腰梁采用钢板带，宽度300mm、厚度20mm，在连接锚索位置加钢垫板与锚具锁在一起。锚索分布共分2排，Ⅰ-Ⅰ段垂直间距3.5m，Ⅱ-Ⅱ段垂直间距2.5m；腰梁钢板带总长1062m。④土钉墙支护及挂网素喷：本基坑Ⅱ-Ⅱ段冠梁上部4.0m处采用土钉墙支护型式，平台宽度为0.8m，共设2排土钉，土钉孔径为110mm，土钉长度均为4.5m，水平倾角15º，水平间距1.5m。注浆采用M20砂浆，面侧采用C20砼厚80mm，内配φ6.5@200×200双向钢筋网，水平加强筋1φ14，斜拉加强筋1φ14，总计支护面积共275.35m2。桩身挂网素喷：网片筋采用φ6.5@200×200，锚索上下各50cm距离内加密至@100×100，水平压网筋为φ14，φ12的膨胀螺栓在桩体上固定，与压网筋焊接，砼强度C20，厚80mm，面积为6830.4m2。3省政协和省民主党派机关换建项目基坑支护及降水工程施工方案陕西建秦基础工程有限责任公司⑤降水井、观测井：降水井共32口，30m深，其中基坑内布3口观察井，降水井、观察井均为成孔直径φ800，孔内下内径500mm滤水管。支护桩理论砼量：3009.39m3、冠梁砼量254.88m3，土钉墙支护面积约275.35m2、挂网素喷面积约6830.4m2、锚索总延长米约13168m，降水井、观察井总计成井长960m。三、施工条件（一）场地地质状况1．场地位置拟建场地位于西安市南二环路南侧，东临陕西省委办公楼，西邻金石大厦。2．地形地貌地层结构及岩性描述（详见地质勘察报告）3．地下水（详见地质勘察报告）（二）施工条件及拟建场地环境特点１．施工条件自来水、动力电接至...
