汽车继电器的介绍与检测课件VIP免费

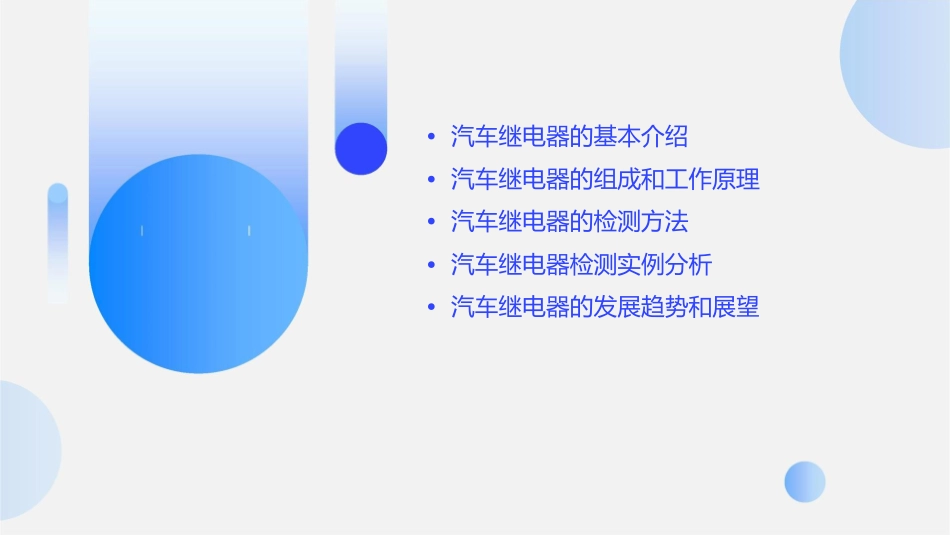

汽器的•汽车继电器的基本介绍•汽车继电器的组成和工作原理•汽车继电器的检测方法•汽车继电器检测实例分析•汽车继电器的发展趋势和展望汽车继电器的定义和作用汽车继电器的定义汽车继电器是一种小型的、可控制的多触点开关，用于实现对汽车电路的接通和断开。汽车继电器的作用汽车继电器的主要作用是保护和控制汽车电路，以防止因电流过大或开关频繁操作而引起的线路故障，从而提高汽车的安全性和可靠性。汽车继电器的分类和特点汽车继电器的分类汽车继电器主要分为电磁继电器和固态继电器两类。其中，电磁继电器是最常用的类型。电磁继电器的特点电磁继电器具有结构简单、操作方便、性能稳定、寿命长等特点。其工作原理是基于电磁感应原理，通过吸引铁芯来接通或断开触点。汽车继电器的应用和发展汽车继电器的应用汽车继电器广泛应用于汽车的各个系统中，如启动系统、灯光系统、雨刷系统、空调系统等。通过使用继电器，可以实现对这些系统的精确控制，提高汽车的安全性和舒适性。汽车继电器的发展随着汽车技术的不断发展，对汽车继电器的性能和可靠性要求也越来越高。未来，随着新能源汽车的普及和智能化驾驶技术的推广，汽车继电器的应用将更加广泛，技术也将更加成熟。汽车继电器的组成01020304线圈触点反力弹簧壳体当一定电流通过时，会产生磁场，使铁芯吸合。继电器工作时，触点会在磁场的作用下接通或断开电路。确保继电器在未通电时触点保持断开状态。保护继电器的内部结构，并固定其他部件。汽车继电器的工作原理通电当线圈通电时，产生磁场，使铁芯吸合，带动触点移动，接通或断开电路。断电当线圈断电时，磁场消失，铁芯和触点在反力弹簧的作用下恢复原状。汽车继电器的控制电路输入电路接收来自汽车其他部分的信号，如点火开关信号、发动机转速信号等。输出电路控制汽车其他部分的电路，如启动电机电路、燃油喷射电路等。反馈电路将继电器的状态信号反馈给汽车控制单元，以便进行实时控制。外观检测检测外观检查继电器的外观是否有损坏，例如外壳是否破裂，接线是否松动等。检测型号检查继电器的型号是否与电路图相符，以及是否符合汽车电路的要求。电阻检测检测线圈电阻检测触点电阻使用万用表测量继电器线圈的电阻，正常情况下应符合制造商提供的标准值。在继电器不工作的情况下，使用万用表测量继电器触点的电阻，正常情况下应为无穷大。VS通断检测检测电源电压在继电器工作的情况下，使用万用表测量继电器电源电压是否正常。检测触点通断在继电器不工作的情况下，使用万用表检测触点是否导通，以及在继电器工作的情况下，检测触点是否断开。动作检测检测动作过程检测触点接触情况在继电器工作的情况下，观察继电器的动作过程是否顺畅，是否有异响或卡滞现象。在继电器工作的情况下，观察触点接触是否良好，是否有火花或发热现象。车速传感器继电器故障分析故障现象检测方法车辆无法加速，发动机转速表不变化。使用万用表检测继电器线圈电阻，判断是否正常。故障原因解决方法车速传感器继电器损坏。更换车速传感器继电器。空调压缩机继电器故障分析故障现象故障原因空调制冷效果不佳，压缩机不工作。空调压缩机继电器损坏。检测方法解决方法使用万用表检测继电器线圈电阻，判断是否更换空调压缩机继电器。正常。喷油器继电器故障分析故障现象故障原因发动机抖动，油耗增加。喷油器继电器损坏。检测方法解决方法使用万用表检测继电器线圈电阻，判更换喷油器继电器。断是否正常。汽车继电器的智能化发展智能控制优化设计汽车继电器在智能化发展方通过智能化设计，继电器的体积不断缩小，而其性能和可靠性得到显著提高。面取得了显著进步，通过引入先进的控制算法和传感器技术，实现了对汽车电气系统的智能控制。故障预测与诊断智能化继电器可以实时监测自身的运行状态，发现潜在的故障，并通过数据传输向驾驶员或维修技术人员提供预警信息。汽车继电器的可靠性提升耐久性增强1随着材料科学的进步，继电器的耐久性得到了显著提升，即使在恶劣的工作环境下也能保持稳定的性能。安全性提高新型的汽车继电器采用了多重安全保护机制，如过载保护、短路保护等，有效降低...
