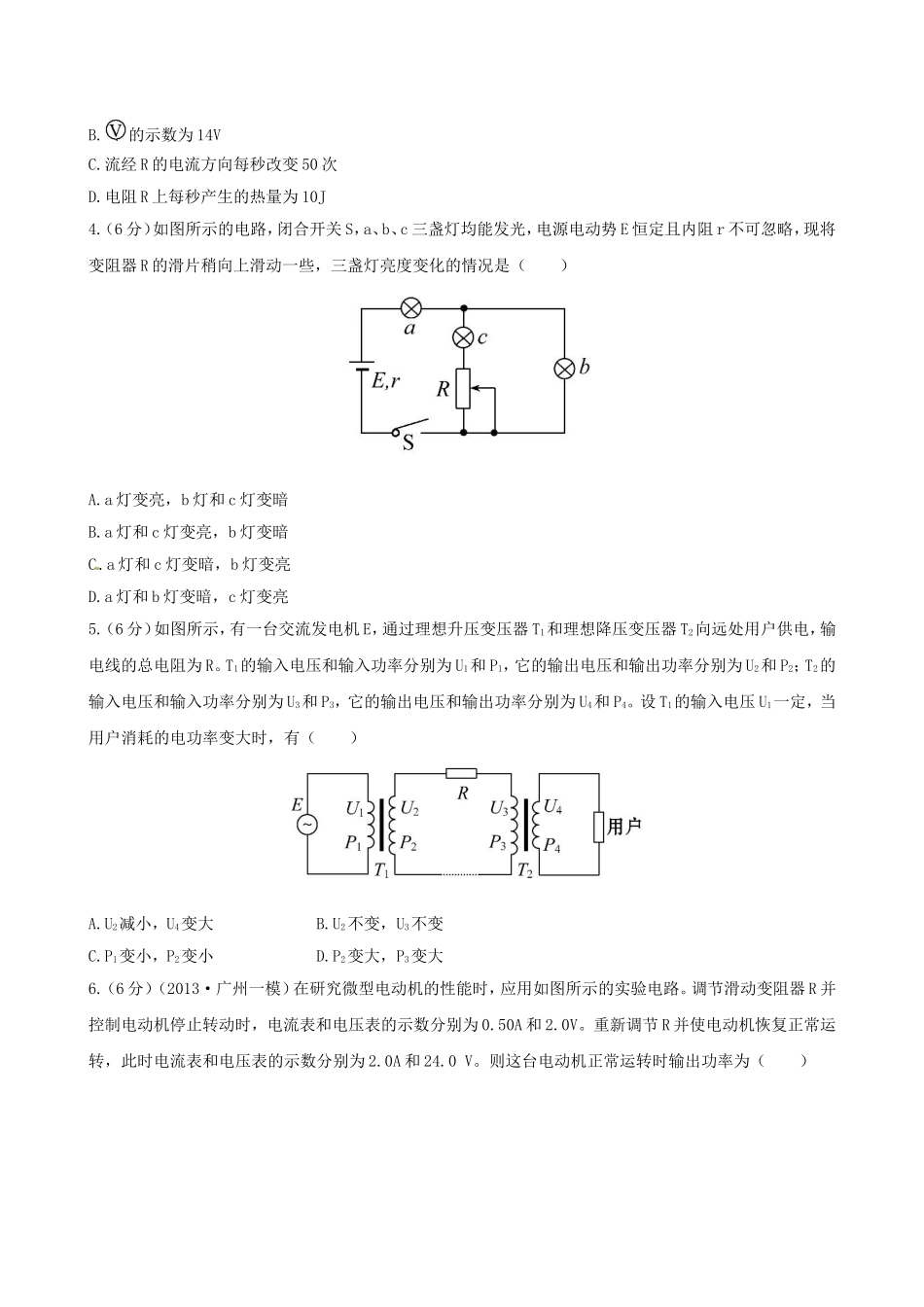

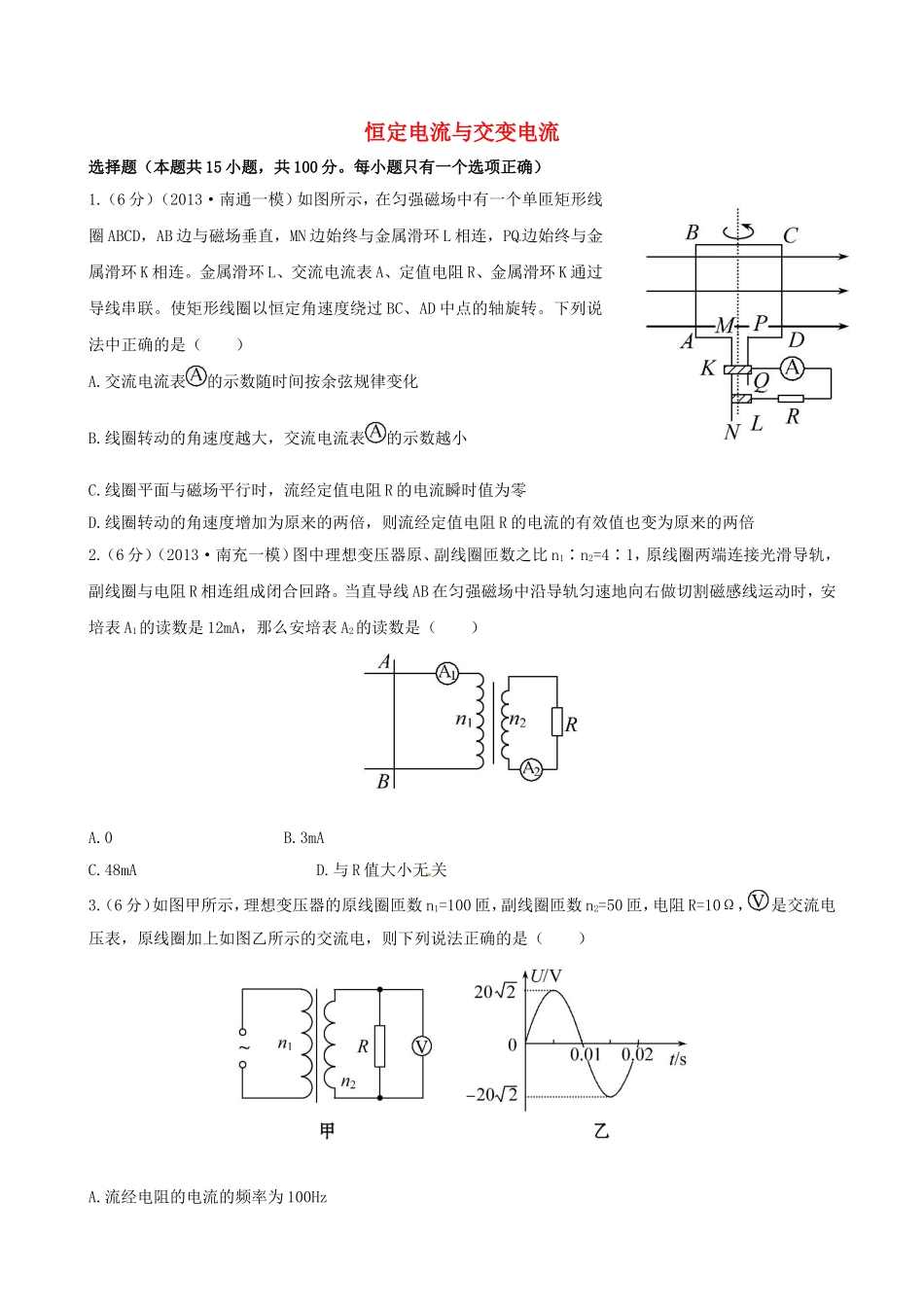

恒定电流与交变电流选择题（本题共15小题，共100分。每小题只有一个选项正确）1.（6分）（2013·南通一模）如图所示，在匀强磁场中有一个单匝矩形线圈ABCD，AB边与磁场垂直，MN边始终与金属滑环L相连，PQ边始终与金属滑环K相连。金属滑环L、交流电流表A、定值电阻R、金属滑环K通过导线串联。使矩形线圈以恒定角速度绕过BC、AD中点的轴旋转。下列说法中正确的是（）A.交流电流表的示数随时间按余弦规律变化B.线圈转动的角速度越大，交流电流表的示数越小C.线圈平面与磁场平行时，流经定值电阻R的电流瞬时值为零D.线圈转动的角速度增加为原来的两倍，则流经定值电阻R的电流的有效值也变为原来的两倍2.（6分）（2013·南充一模）图中理想变压器原、副线圈匝数之比n1∶n2=4∶1，原线圈两端连接光滑导轨，副线圈与电阻R相连组成闭合回路。当直导线AB在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，安培表A1的读数是12mA，那么安培表A2的读数是（）A.0B.3mAC.48mAD.与R值大小无关3.（6分）如图甲所示，理想变压器的原线圈匝数n1=100匝，副线圈匝数n2=50匝，电阻R=10Ω，是交流电压表，原线圈加上如图乙所示的交流电，则下列说法正确的是（）A.流经电阻的电流的频率为100HzB.的示数为14VC.流经R的电流方向每秒改变50次D.电阻R上每秒产生的热量为10J4.（6分）如图所示的电路，闭合开关S，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略，现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）A.a灯变亮，b灯和c灯变暗B.a灯和c灯变亮，b灯变暗C.a灯和c灯变暗，b灯变亮D.a灯和b灯变暗，c灯变亮5.（6分）如图所示，有一台交流发电机E，通过理想升压变压器T1和理想降压变压器T2向远处用户供电，输电线的总电阻为R。T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4。设T1的输入电压U1一定，当用户消耗的电功率变大时，有（）A.U2减小，U4变大B.U2不变，U3不变C.P1变小，P2变小D.P2变大，P3变大6.（6分）（2013·广州一模）在研究微型电动机的性能时，应用如图所示的实验电路。调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V。重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V。则这台电动机正常运转时输出功率为（）A.32WB.44WC.47WD.48W7.（6分）（2012·西安二模）如图所示，某同学设计了下列四种电路用以调节通过风扇的交变电流，控制风扇转动的快慢。你认为这四个电路中哪个可行并最省电（A、B、D用滑动变阻器，C用变压器）（）8.（6分）（2013·厦门一模）在某交变电流电路中，有一个正在工作的理想变压器，如图所示。它的原线圈匝数n1=600匝，交流电源的电动势e=311sin（100πt）V（不考虑其内阻），电压表和电流表对电路的影响可忽略不计，原线圈串联一个额定电流为0.2A的保险丝，副线圈匝数n2=120匝，为保证保险丝不被烧断，则（）A.负载功率不能超过62WB.副线圈电流最大值不能超过1AC.副线圈电路中的电阻R不能小于44ΩD.副线圈电路中电压表的读数为62V9.（6分）（2011·南平一模）一理想变压器原、副线圈匝数比n1∶n2=11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图所示，副线圈仅接入一个10Ω的电阻，则（）A.流过电阻的最大电流是20AB.与电阻并联的电压表的示数是141VC.变压器的输出功率是1×103WD.在交变电流变化的一个周期内，电阻产生的焦耳热是2×103J10.（6分）（2013·莆田一模）如图所示，一理想变压器原线圈匝数n1=1000匝，副线圈匝数n2=200匝，原线圈中接一交变电源，交变电源电压u=220sin100πtV。副线圈中接一电动机，电阻为11Ω，电流表A2示数为1A。电表对电路的影响忽略不计，则（）A.此交流电的频率为100HzB.电压表示数为220VC.电流表A1示数为5AD.此电动机输出功率为33W11.（6分）（2013·苏州一模）某同学自制变压器，原线圈为n1匝，在做副线圈时，将导线ab对折后并在一起，在铁芯上绕n2圈，从导线对折处引出一个接头c，连成如图所示电路。S为单刀双掷开关...
