燃气切断阀资料课件VIP免费

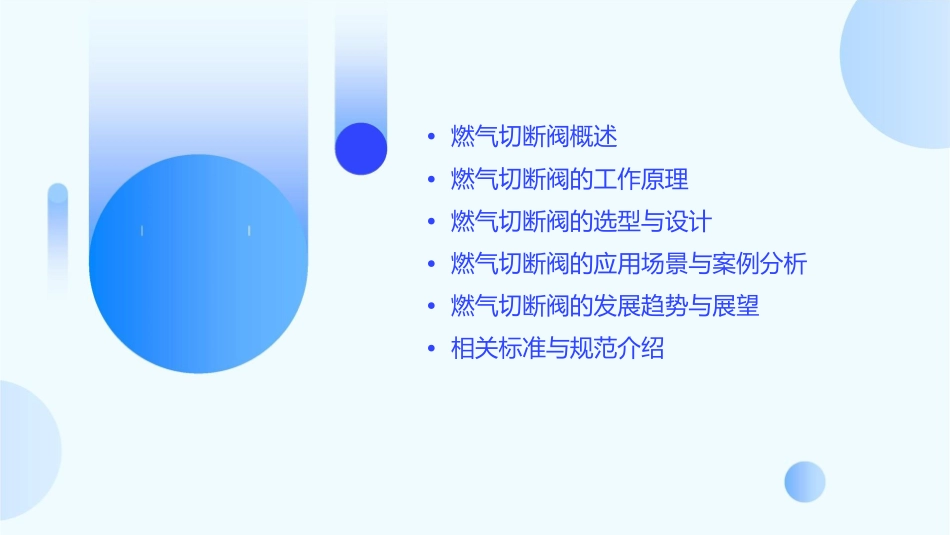

•燃气切断阀概述•燃气切断阀的工作原理•燃气切断阀的选型与设计•燃气切断阀的应用场景与案例分析•燃气切断阀的发展趋势与展望•相关标准与规范介绍燃气切断阀概述燃气切断阀的定义01燃气切断阀是一种安全阀门，主要用于控制燃气管道的燃气流量，防止燃气泄漏和安全事故的发生。02燃气切断阀通常安装在燃气管道的关键位置，如燃气调压站、燃气热水器、燃气灶等处，以确保燃气管道的安全运行。燃气切断阀的作用切断作用在燃气管道出现异常情况时，如管道破裂、泄漏等，燃气切断阀能够迅速关闭，切断燃气供应，防止事故扩大和发生危险。调节作用燃气切断阀可以对燃气流量进行调节，以满足不同设备的使用需求。例如，在燃气热水器中，可以通过调节燃气切断阀的开度来控制热水的温度。燃气切断阀的分类根据控制方式分类01燃气切断阀可分为电动、气动和手动三种控制方式。电动和气动燃气切断阀通常采用电磁阀或气动阀作为驱动装置，手动燃气切断阀则通过手动操作进行开关。根据安装位置分类02燃气切断阀可分为室内和室外两种安装方式。室内安装适用于家庭、酒店、餐厅等室内场所，室外安装则适用于燃气调压站、燃气管道等室外场所。根据阀门结构分类03燃气切断阀可分为球阀、蝶阀、闸阀等多种结构形式。每种结构形式的阀门都具有不同的特点和适用场合。燃气切断阀的工作原理电动燃气切断阀的工作原理电动燃气切断阀是一种自动化阀门，通过电动驱动方式实现开关操作。电动燃气切断阀一般由电动执电动燃气切断阀具有自动化、高效、安全可靠等优点，广泛应用于燃气输配系统中。行器和切断阀两部分组成，电动执行器接受控制信号，驱动切断阀动作。气动燃气切断阀的工作原理气动燃气切断阀是一种借助气动执行器实现开关操作的阀门。气动执行器接受控制信号，驱动切断阀动作。气动燃气切断阀具有结构简单、操作方便、安全可靠等优点，在燃气输配系统中得到广泛应用。手动燃气切断阀的工作原理手动燃气切断阀是一种手动操作的阀门，通过手轮或手柄进行开关操作。手动燃气切断阀一般由阀体、阀芯、密封件等组成，通过手轮或手柄驱动阀芯动作来实现开关操作。手动燃气切断阀具有结构简单、操作方便等优点，在燃气输配系统中得到广泛应用。燃气切断阀的选型与设计选型原则可靠性选用经过严格测试和验证的燃气切断阀，确保其稳定性和可靠性。适用性根据实际工况选择适合的燃气切断阀类型，如双作用式、单作用式等。经济性在满足安全和可靠的前提下，考虑价格合理、维护成本低的燃气切断阀。设计要求01020304确定燃气切断阀的规格和型号，根据实际需求进行选型设计。确定燃气切断阀的控制方式，如手动、电动、气动等。考虑燃气切断阀的流体介质和压力等级，确保其能够满足实际工况的要求。考虑燃气切断阀的安装位置和布局，确保其易于操作和维护。安装与维护根据设计要求正确安装燃气切断阀，确保其稳定可靠。在使用过程中定期检查燃气切断阀的运行状态，及时发现并处理异常情况。定期对燃气切断阀进行维护保养，延长其使用寿命。在进行维护保养时，注意安全操作，遵循相关安全规定和操作规程。燃气切断阀的应用场景与案例分析应用场景在以下场景中，燃气切断阀具有重要作用商业场所，如餐饮、酒店等，需要保证燃气使用的安全可靠；燃气切断阀是一种重要的安全设工业生产过程中，需要控制燃气的使用和安全切断；居民生活中，燃气热水器、燃气备，广泛应用于燃气输配系统中，用于在紧急情况下迅速切断燃气供应，保护人员和设备安全。灶等设备需要安全可靠的燃气供应。应用案例一：居民用气安全在居民用气安全方面，燃气切断在燃气管道上安装切断阀，确保在燃气热水器、燃气灶等设备上安装切断阀，防止因设备故障导致的燃气泄漏，确保居民用气安全。阀的应用如下在发生泄漏、火灾等紧急情况时，可以迅速切断燃气供应，防止事故扩大；应用案例二：工业用气安全在工业用气安全方面，燃气切断阀的应在工业燃气管道系统中，合理设置切断对于重要设备和工艺流程，需要在关键阀，确保在设备故障、管道泄漏等紧急部位设置燃气切断阀，以确保在紧急情用如下情况下，可以迅速切断燃气供应，保护工人和设备安...
