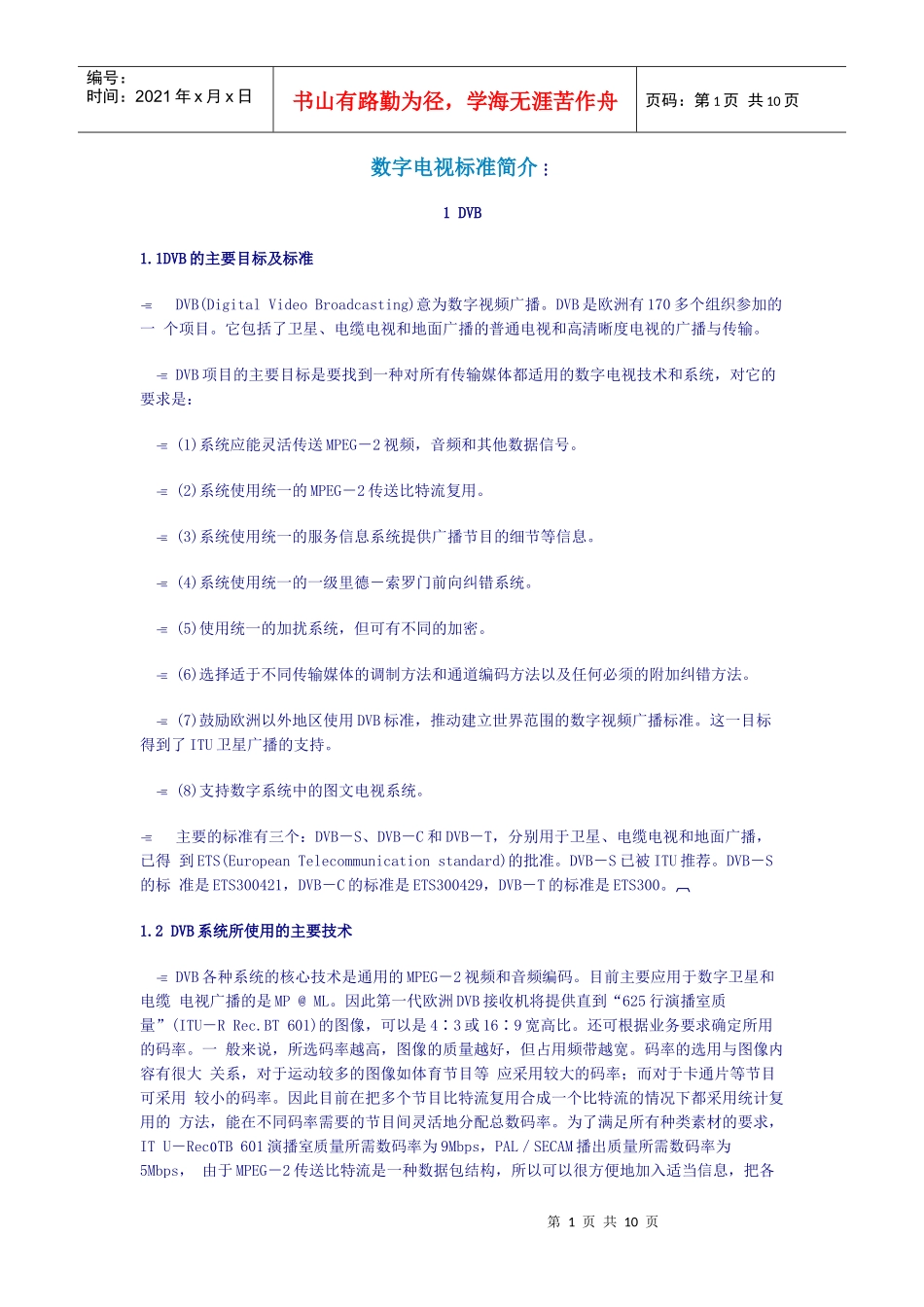

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页数字电视标准简介1DVB1.1DVB的主要目标及标准DVB(DigitalVideoBroadcasting)意为数字视频广播。DVB是欧洲有170多个组织参加的一个项目。它包括了卫星、电缆电视和地面广播的普通电视和高清晰度电视的广播与传输。DVB项目的主要目标是要找到一种对所有传输媒体都适用的数字电视技术和系统，对它的要求是：(1)系统应能灵活传送MPEG－2视频，音频和其他数据信号。(2)系统使用统一的MPEG－2传送比特流复用。(3)系统使用统一的服务信息系统提供广播节目的细节等信息。(4)系统使用统一的一级里德－索罗门前向纠错系统。(5)使用统一的加扰系统，但可有不同的加密。(6)选择适于不同传输媒体的调制方法和通道编码方法以及任何必须的附加纠错方法。(7)鼓励欧洲以外地区使用DVB标准，推动建立世界范围的数字视频广播标准。这一目标得到了ITU卫星广播的支持。(8)支持数字系统中的图文电视系统。主要的标准有三个：DVB－S、DVB－C和DVB－T，分别用于卫星、电缆电视和地面广播，已得到ETS(EuropeanTelecommunicationstandard)的批准。DVB－S已被ITU推荐。DVB－S的标准是ETS300421，DVB－C的标准是ETS300429，DVB－T的标准是ETS300。1.2DVB系统所使用的主要技术DVB各种系统的核心技术是通用的MPEG－2视频和音频编码。目前主要应用于数字卫星和电缆电视广播的是MP@ML。因此第一代欧洲DVB接收机将提供直到“625行演播室质量”(ITU－RRec.BT601)的图像，可以是4∶3或16∶9宽高比。还可根据业务要求确定所用的码率。一般来说，所选码率越高，图像的质量越好，但占用频带越宽。码率的选用与图像内容有很大关系，对于运动较多的图像如体育节目等应采用较大的码率；而对于卡通片等节目可采用较小的码率。因此目前在把多个节目比特流复用合成一个比特流的情况下都采用统计复用的方法，能在不同码率需要的节目间灵活地分配总数码率。为了满足所有种类素材的要求，ITU－RecTB601演播室质量所需数码率为9Mbps，PAL／SECAM播出质量所需数码率为5Mbps，由于MPEG－2传送比特流是一种数据包结构，所以可以很方便地加入适当信息，把各第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页种不同的业务，如图像声音和数据业务合在一起，并对服务信息的格式作详细的规定，所形成的标准就是服务信息标准ETS300468。同样由于MPEG－2未确定实际的加扰系统和密钥管理系统，DVB制定了解码器应用的条件接收公共接口。1.3DVB－S系统DVB－S系统可适用于多种卫星广播系统，卫星转发器带宽可以从26MHz到72MHz。转发器功率从49dBW到61dBW。发送端信号的处理分以下几个层次：首先MPEG－2的信源编码和复用，将输入的视频信号，音频信号和数据按MPEG－2格式编码，再经节目复用和传送复用形成有用的数据包格式，包长188拜特，包括1同步拜特。然后将此数据码流经多项处理。其目的是用来增加信号对误码的抵抗能力并使其适应通道传输特性。这些处理包括：用伪随机序列使数据随机化，使用里德－索罗门编码RS(204，188T=8)及卷积交织编码技术以提高对误码的抵抗能力。最后以QPSK调制方式发送至转发器。DVB－S的帧结构见图13－1。为了达到最大的功率利用率而又不使频谱利用率有很大的降低，卫星系统最好采用QPSK调制并使用卷积码和RS级联纠错的方式，可取得较好的效果。该系统最好用于一个转发器一个载波的系统，好能用于多载波系统。1.4DVB－C系统电缆电视系统可由图13－2的方框图表示，其中分为两个部分：CATV前端和综合解码接收机(IRD，也称综合解码接收机)。为了使各种传输方式尽可能兼容，除通道调制外的大部分处理均与卫星中的处理相同，也即有相同的伪随机序列扰码，相同的RS纠错，相同的卷积交织。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页随后进行的处理是专门用于电缆电视的。首先进行拜特到符号的转换，如64QAM是将8比特数据转换成6比特为一组的符号，然后头两个比特进行差分编码再与剩余...
