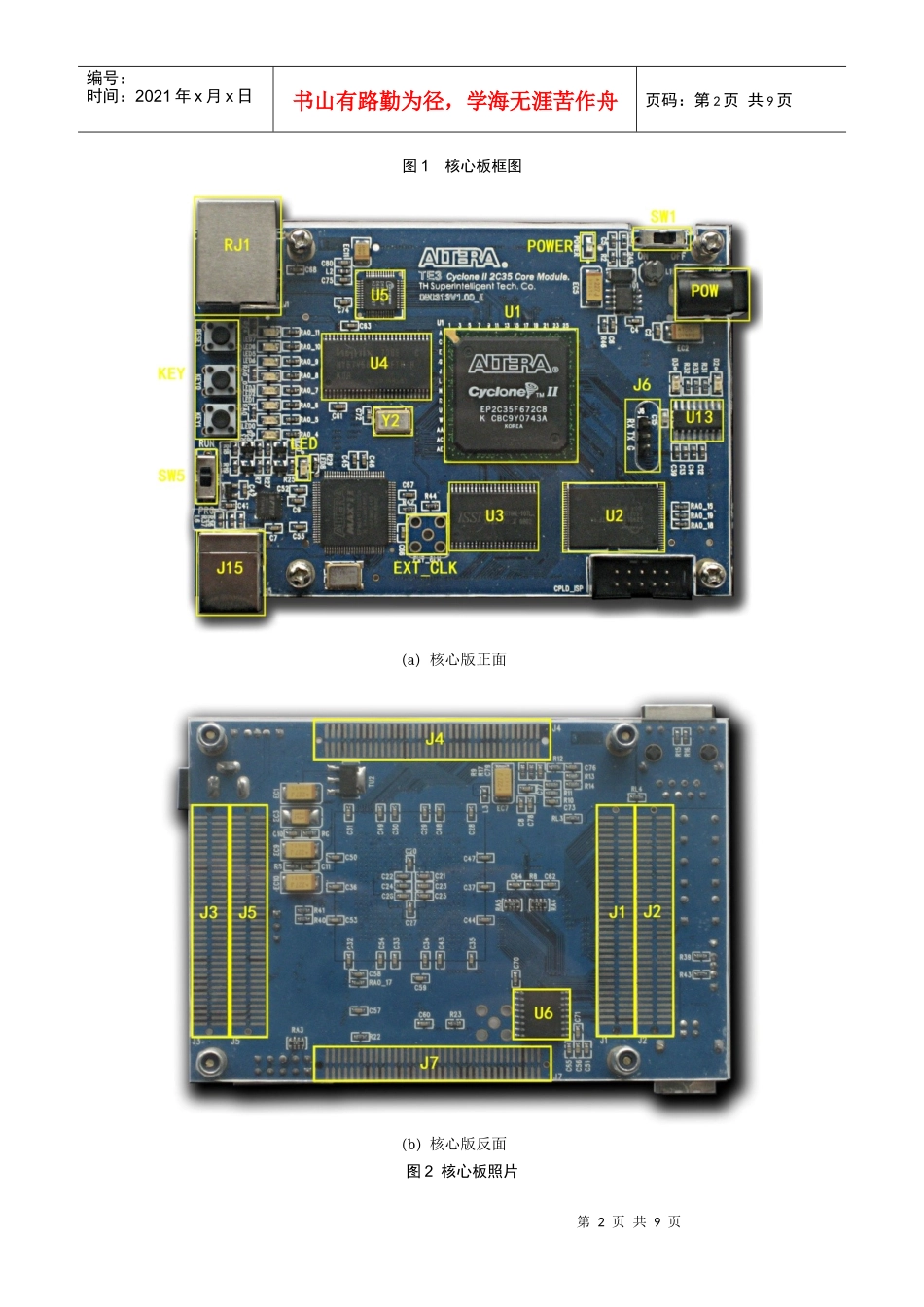

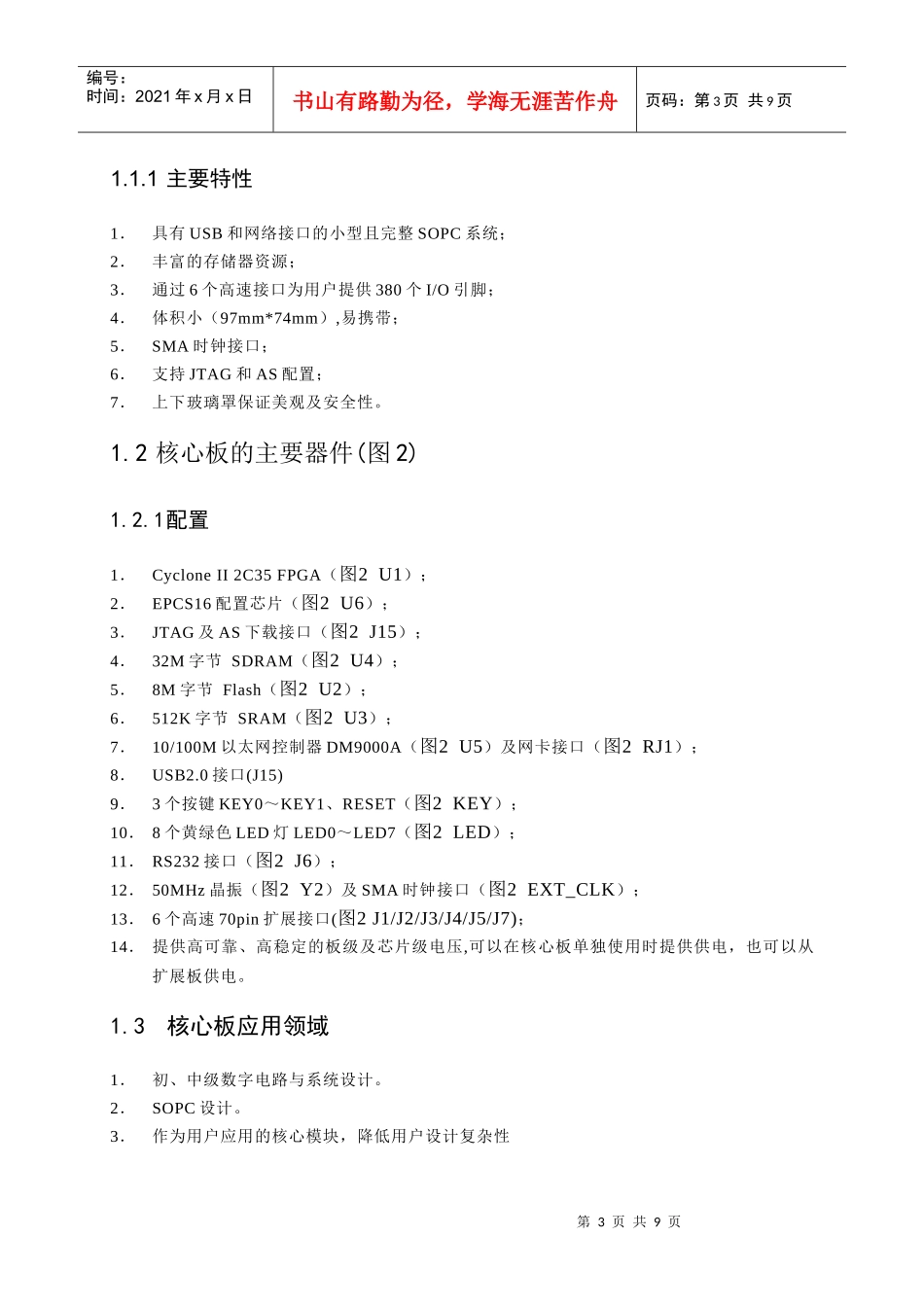

第1页共9页CycloneIIFPGA2C3550M时钟10/100M以太网USB2.0/RS232JTAGLEDSDRAMFLASHSRAM按键EPCS16编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页教学与多媒体开发平台TeachingandMultimediaPlatform,TM-2-35-V1.01概述CycloneII多媒体教学与开发平台是针对大学和研究机构推出的的教学与科研用的FPGA开发平台。平台灵活、可靠的外围接口为用户提供丰富、方便的外设连接，帮助广大本科及研究生迅速地理解和掌握数字电路及SoC设计的基础知识。高速数字、模拟接口和彩屏、触摸屏的输出，为研发人员提供无线宽带多媒体通信系统的验证，以及手机与数字电视研发的基础。平台设计和制造完全按工业标准进行，可靠性高。平台可以作为：1.通信、信息、计算机、人工智能、光机电一体化、图像和工业自动化类专业本科生及研究生数字电路、信号处理、计算机接口和编程设计语言、多媒体、通信及IC设计等课程的教学平台；2.计算机、微电子、通信、多媒体、测控、自动化及IC设计领域科研院所及公司的设计及验证平台。平台设计成两部分：核心板和扩展板。核心板有网口和USB接口和计算机连接，可以独立使用。便携(可以放在衣服口袋里)，为用户提供了一个不受实验室时间和空间约束的“口袋里的实验室”。核心板通过插座可靠地连接到扩展板，利用扩展板上丰富的接口和输入、输出设施，构建了一个无线宽带多媒体的教学实验和科研开发平台。1.1核心板核心板由FPGA及一些常用的外围器件组成一个小型、完整的SoC系统（图1），包括FPGA、存储器、USB接口、网络接口及串口等。核心板能提供一个完整的初、中级数字电路及SoC的教学及设计平台，同时也提供一种模块化的设计思路。板上采用常用器件，为用户研发降低成本，用户可作为一个低成本模块加入到自己的应用设计中去，从而简化应用设计。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图1核心板框图(a)核心版正面(b)核心版反面图2核心板照片第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1.1.1主要特性1．具有USB和网络接口的小型且完整SOPC系统；2．丰富的存储器资源；3．通过6个高速接口为用户提供380个I/O引脚；4．体积小（97mm*74mm）,易携带；5．SMA时钟接口；6．支持JTAG和AS配置；7．上下玻璃罩保证美观及安全性。1.2核心板的主要器件(图2)1.2.1配置1．CycloneII2C35FPGA（图2U1）；2．EPCS16配置芯片（图2U6）；3．JTAG及AS下载接口（图2J15）；4．32M字节SDRAM（图2U4）；5．8M字节Flash（图2U2）；6．512K字节SRAM（图2U3）；7．10/100M以太网控制器DM9000A（图2U5）及网卡接口（图2RJ1）；8．USB2.0接口(J15)9．3个按键KEY0～KEY1、RESET（图2KEY）；10．8个黄绿色LED灯LED0～LED7（图2LED）；11．RS232接口（图2J6）；12．50MHz晶振（图2Y2）及SMA时钟接口（图2EXT_CLK）；13．6个高速70pin扩展接口(图2J1/J2/J3/J4/J5/J7)；14．提供高可靠、高稳定的板级及芯片级电压,可以在核心板单独使用时提供供电，也可以从扩展板供电。1.3核心板应用领域1．初、中级数字电路与系统设计。2．SOPC设计。3．作为用户应用的核心模块，降低用户设计复杂性第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页1.4扩展板由于核心板采用模块化的接口，用户可以根据自身应用设计扩展板，目前开发的扩展板是配合当前各高校教学改革及宽带无线多媒体的开发而设计的。扩展板具有丰富的用户接口，除了常用的输入输出接口之外，为模拟音视频设计了AV、VGA及音频输入输出接口，为数字视频及无线应用增加了ASI、A/D及D/A接口。图3扩展板和核心板组成的教学开发平台1.4.1主要特性1．完整的数字设计、SOPC、多媒体及无线通信平台；2．丰富的音视频接口(CVBS、VGA、AudioIn/Out及MicIn)；3．无线通信设计所需的A/D及D/A接口；4．数字电视和IPTV设计所需的TS和以太网接口；5．丰富的用户输入、输出接口（按键、开关、数码管、LED和LCD）。1.4.2主要器件及接口1．10个拨动开关和16个按键；2．8个七段数码管和16...
