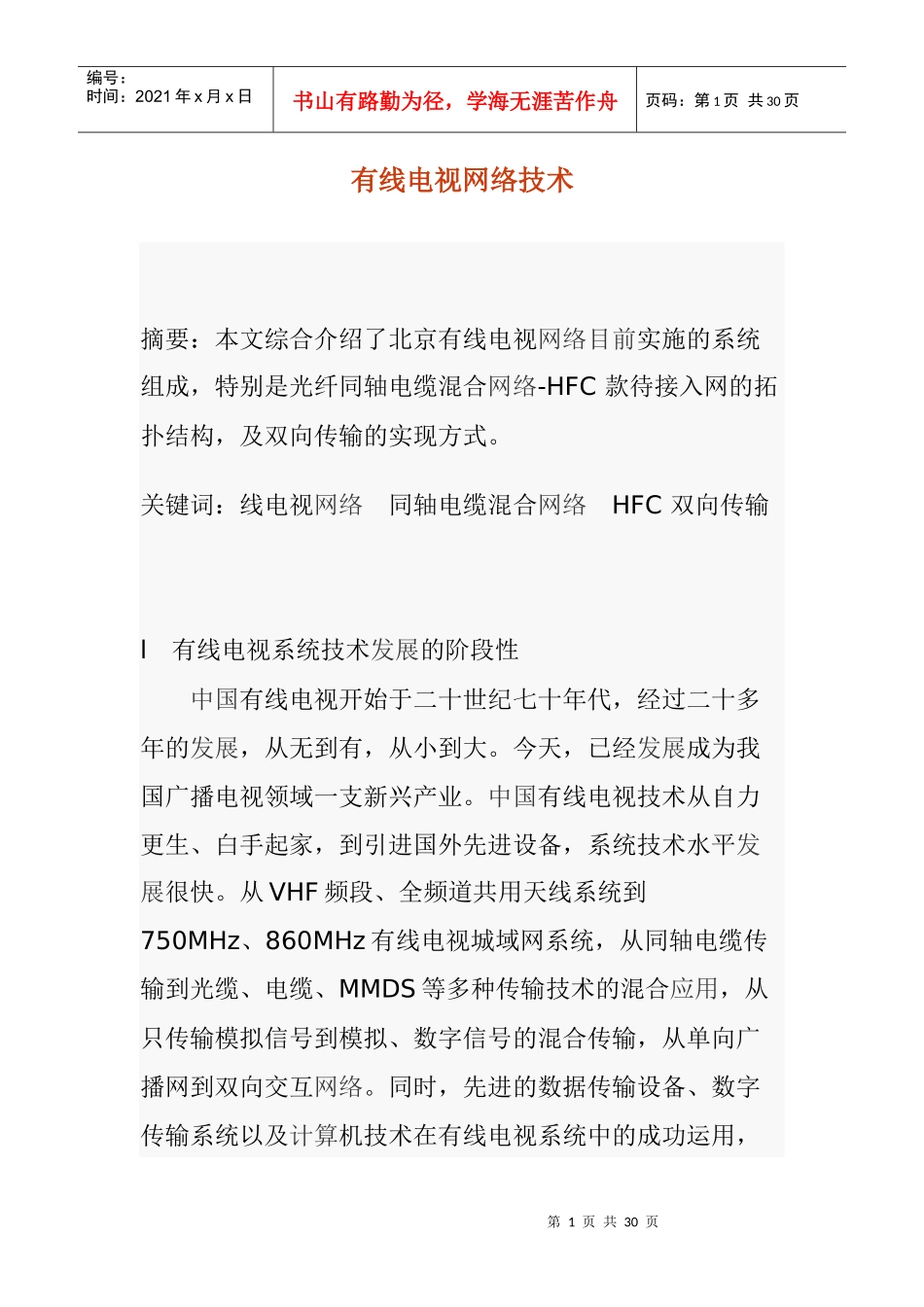

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页有线电视网络技术摘要：本文综合介绍了北京有线电视网络目前实施的系统组成，特别是光纤同轴电缆混合网络-HFC款待接入网的拓扑结构，及双向传输的实现方式。关键词：线电视网络同轴电缆混合网络HFC双向传输l有线电视系统技术发展的阶段性中国有线电视开始于二十世纪七十年代，经过二十多年的发展，从无到有，从小到大。今天，已经发展成为我国广播电视领域一支新兴产业。中国有线电视技术从自力更生、白手起家，到引进国外先进设备，系统技术水平发展很快。从VHF频段、全频道共用天线系统到750MHz、860MHz有线电视城域网系统，从同轴电缆传输到光缆、电缆、MMDS等多种传输技术的混合应用，从只传输模拟信号到模拟、数字信号的混合传输，从单向广播网到双向交互网络。同时，先进的数据传输设备、数字传输系统以及计算机技术在有线电视系统中的成功运用，第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页中国有线电视技术的发展日益接近国际先进水平。今天已经确立了它在国家信息化结构框架“三网一平台”的基础网络地位。有线电视技术先进，有良好的社会效益和经济效益，是国家的基础设施建设项目。中国最大的资料库下载我国有线电视的发展历程，总体上看，可分为三个阶段，即：小型共用天线系统、大型共用天线系统和有线电视系统。1．1小型共用天线系统阶段(1975—1985年)1、生长的自发性2、经费的自筹性3、企业的主动性4、系统的分散性5、节目源的局限性1．2大型共用天线系统阶段(1985—1995年)1．3有线电视系统阶段(1996-现在)有线电视系统的发展阶段。充分借鉴国际上的先进技术，因地制宜地采用光纤、电缆、MMDS微波等传输技术，在省、市、县各行政区域范围内建设有线电视网。目前．正朝着大容量、数字化、双向多功能等方向发展。经过几年的网络实践，一个以传输广播电视节目为主第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页的A平台和一个以传输数据为主的B平台已经取得成功。既保证了千家万户收看高质量的广播电视节目，又为数据通信和各种信息的传输提供高速率、大容量、低资费、安全可靠的传输手段。目前，我国大多数省市己开通采用数字技术的光缆干线，实现了全省、全市范围内的联网。同时，全国骨干网采用先进的数字传输技术，为开展数字、数据传输业务提供了优质的服务平台。我国有线电视进人了实现数字化、交互式高速多媒体信息网的实验阶段。2有线电视系统性能指标及相关标准2．1基本概念1、有线电视Cabletelevition(CATV)：用射频电缆、光缆、多路微波或其组合来传输、分配和交换声音、图像及数据信号的电视系统。2、付费电视Pay-TV：采用加、解扰技术，用户需额外付费方可收看的电视节目。3、双向有线电视Two-way：具有上、下行传输的有线电视系统4、前端Beadend：在有线电视系统中，用以处理需要传输的由天线接收的各种无线信号和自办节目信号的设备。5、分前端hubheadend：系统辅助前端，通常设置在服第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页务区中心。其向下传输模拟和数字电视信号，同时接收源于服务区内所有用户上行传输的信号。6、干线系统Trunkfeedersystem：在有线电视广播系统中，用于各类前端之间或前端与各分配点或各光节点之间传输信号的链路。7、光链路opticallink：利用光纤通信技术传输声音、图像和数据信号的链路。一般由光发送机(电／光转换器)、光纤、光接收机(光／电转换器)及其它必需的光器件(如光放大器、光连接器、光分路器和光衰减器等)组成。8、光纤同轴电缆混合网(HFqhybridfibercoaxial以光纤为干线、同轴电缆为分配网的接入网。9、光节点fibernode：为HFC网络中完成光、电或电、光转换的节点，以光纤与前端(分前端)相连，以同轴电缆与分配网络相连。10、下行传输通道downstreamtransmiwssionpath：HFC网络的一部分，其信号在下行方向从前端或任何其它中心节点分配到用户的网络部分。11...
