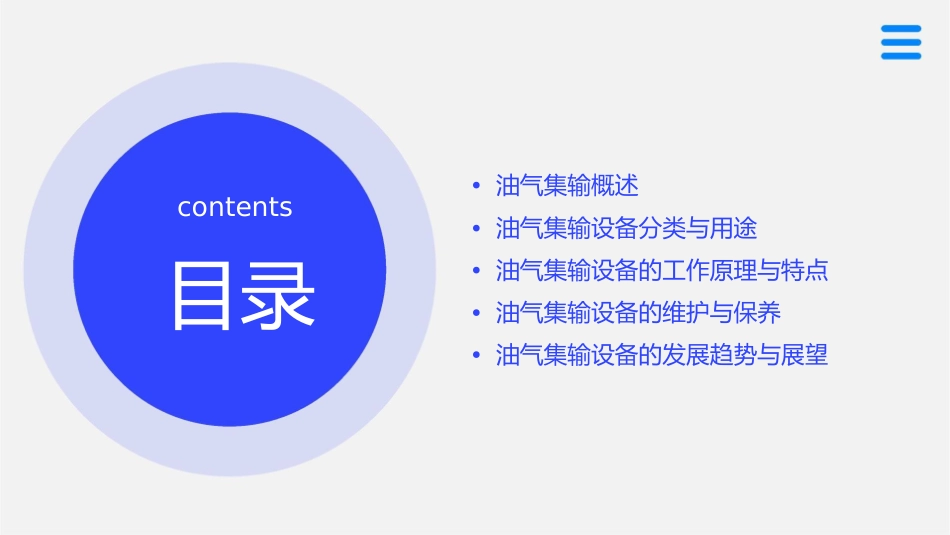

油气集•油气集输概述contents•油气集输设备分类与用途•油气集输设备的工作原理与特点•油气集输设备的维护与保养•油气集输设备的发展趋势与展望目录油气集输的定义油气集输将分散的油气从井口通过管道收集起来，进行脱水、净化、储存和运输等处理，最终将油气输送到目的地。定义解释油气集输是油田生产过程中的重要环节，它涉及到将分散的油气资源集中起来，进行一系列的处理和加工，以确保油气能够安全、高效地输送到目的地。油气集输的流程油气分离将原油和天然气分开，分别进行处理。原油脱水流程解释油气集输的流程是环环相扣的，每个环节都有其特定的处理方法和操作要求，以确保油气集输过程的安全和高效。通过加热、过滤等手段脱去原油中的水分。储存和运输天然气净化将处理后的油气储存起来，并通过管道或车辆输送到目的地。将天然气中的有害物质如硫化氢、二氧化碳等脱去。油气集输的重要性提高油气利用率保障生产安全通过油气集输，可以将原本分散的油气资源集中起来，进行统一的处理和加工，提高了油气的利用率。油气集输过程中需要进行一系列的处理和加工，如加热、过滤等，这些环节可以有效地去除油气中的有害物质，保障生产安全。降低运输成本重要性解释通过管道运输油气可以大大降低运输成本，提高油气的经济价值。油气集输是油田生产过程中的重要环节，它不仅提高了油气利用率，保障了生产安全，还降低了运输成本，为油田的生产和运营提供了重要的保障。油气集输设备的分类01020304按功能按压力按材料按应用油气分离器、加热炉、缓冲罐、油泵、阀门等。低压、中压、高压油气集输设备。金属、非金属、复合材料油气陆地、海洋、沙漠等特殊环境下的油气集输设备。集输设备。油气集输设备的用途加热和保温输送和计量通过加热炉等设备对原油和天然气进行加热，以降低粘度，便于输送。通过油泵等设备将原油和天然气输送至目的地，并配套计量系统进行计量。油气分离储存和缓冲安全控制通过阀门等设备控制油气集输设备的运行状态，确保安全可靠。将原油和天然气进行分离，以便分别处理和运输。通过缓冲罐等设备储存原油和天然气，以平衡供需和减轻输送压力。油气集输设备的选型01020304根据实际需求选择合适的油气集输设备型号。考虑设备的性能参数，如处理能力、压力等级、材料质量等。考虑设备的适应性，如特殊环境下的适应性、设备的可维修性和可替换性等。考虑设备的经济性，如设备投资成本、运行成本、维护成本等。油气集输设备的工作原理离心泵的工作原理离心泵是利用叶轮的旋转产生离心力，将液体从低处向高处输送。当叶轮旋转时，液体在离心力的作用下从叶轮中心被甩向四周，液体在流经叶轮的过程中获得能量，并克服流道阻力而升压。往复泵的工作原理往复泵是利用活塞在泵缸内往复运动，使泵缸内形成容积变化而实现吸水和排水。活塞在缸内往复运动时，泵缸与吸入阀和排出阀相通，吸入阀和排出阀在活塞运动到端点时分别关闭和打开。油气集输设备的特点高效节能可靠性高油气集输设备通常具有较高的效率和较低的能耗，能够有效地将油气从低处向高处输送。油气集输设备经过严格的质量控制和测试，具有较高的可靠性，能够保证长期稳定运行。结构简单应用广泛油气集输设备的结构相对简单，主要由泵、阀门、管道等组成，维护方便。油气集输设备广泛应用于石油、化工、能源等领域，是油气集输过程中必不可少的设备之一。油气集输设备的性能参数扬程指单位质量液体通过泵后所获得的能流量量，通常用米或英尺表示。指单位时间内流经管道的液体体积，通常用立方米/小时或吨/小时表示。02功率03指单位时间内完成一定工作量所消耗的能量，通常用千瓦或马力表示。01效率指泵将能量传递给液体时的效率，通常用百分比表示。0504转速指泵每分钟的旋转次数，通常用转/分表示。油气集输设备的日常维护010203设备运行监控设备检查设备清洁对油气集输设备的运行状态进行实时监控，确保设备正常运行。定期对油气集输设备进行检查，包括机械部件、电器部件、密封件等，确保其完整性及安全性。定期清理油气集输设备的表面和内部，避免灰尘和污垢对设备性能的影响。油气集输设备的定期保...
