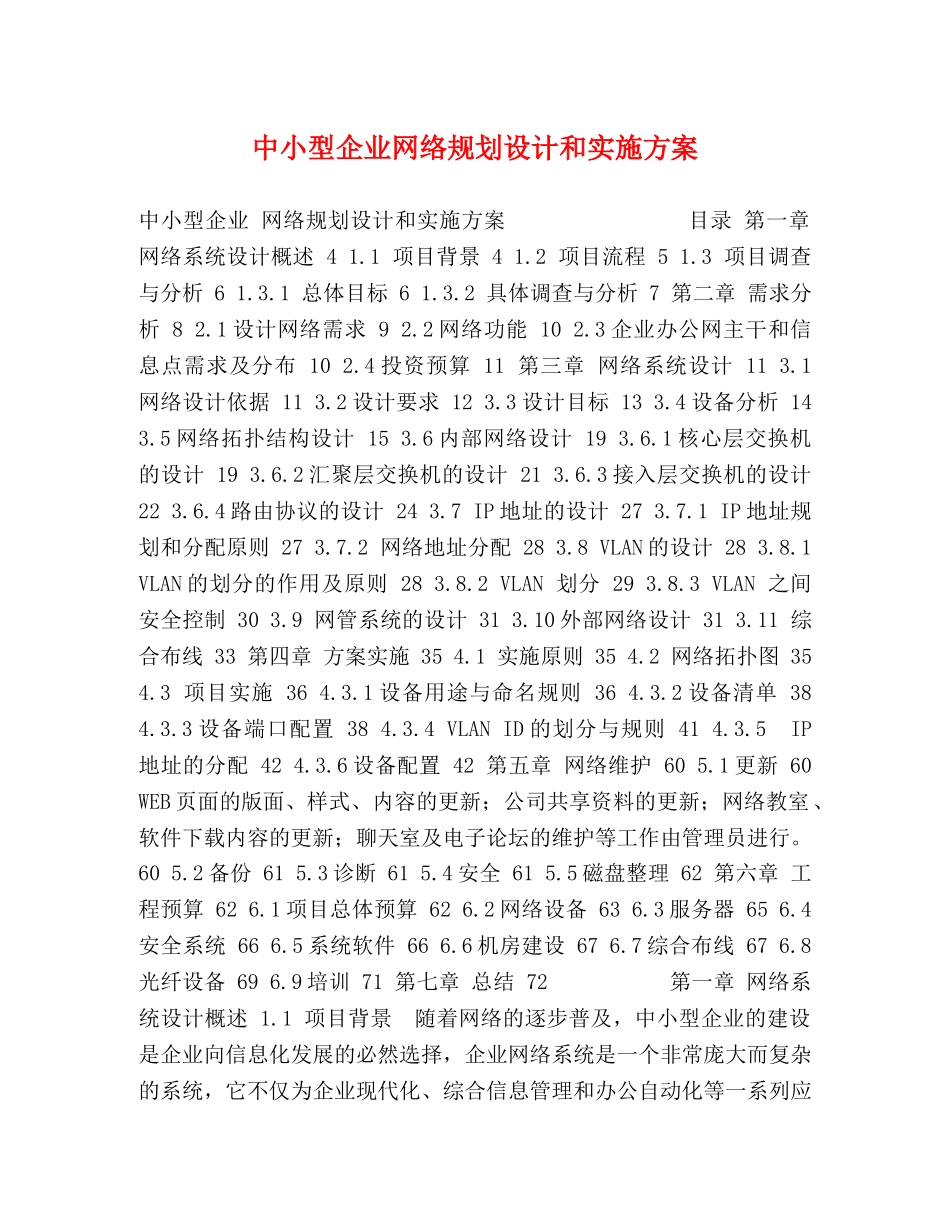

中小型企业网络规划设计和实施方案 VIP免费

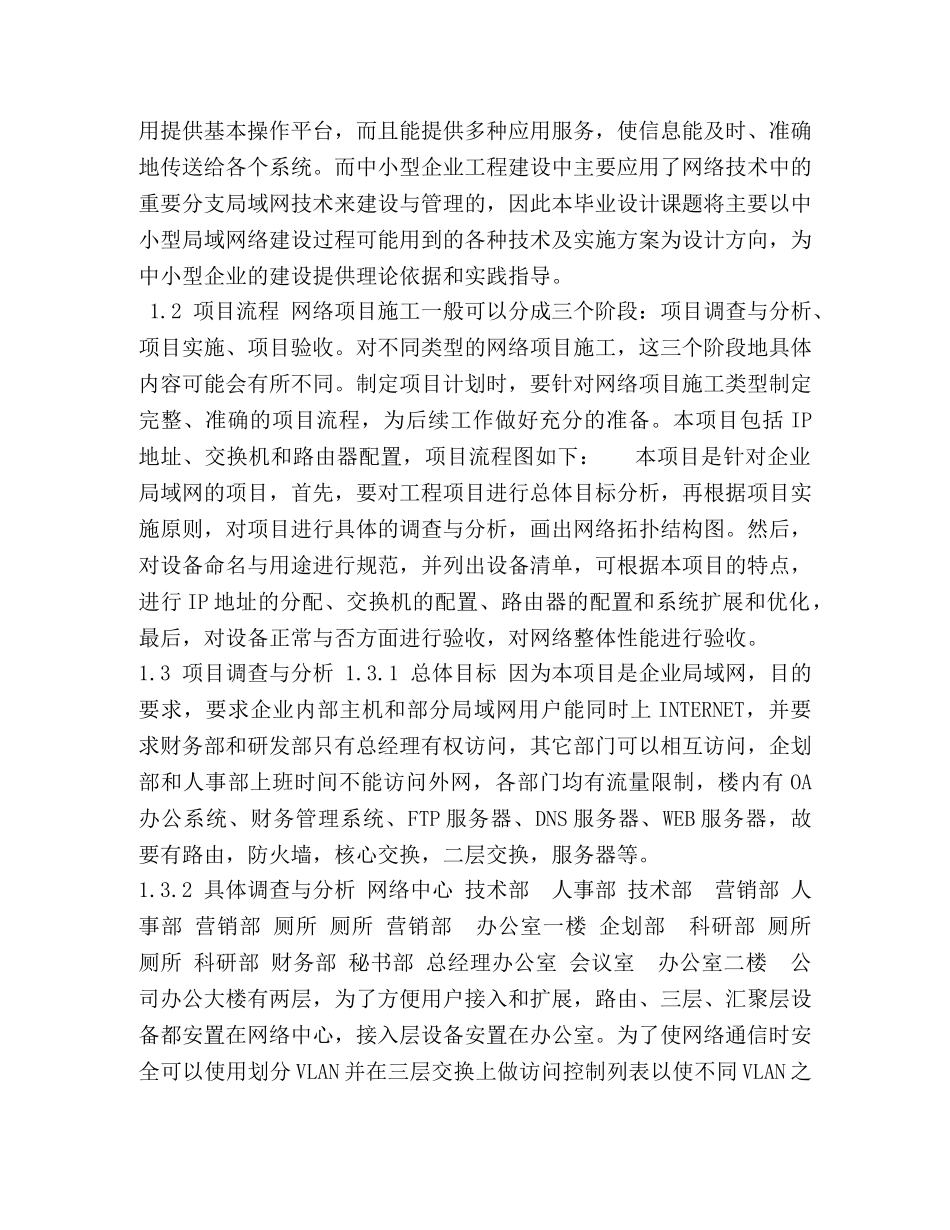

中小型企业网络规划设计和实施方案中小型企业网络规划设计和实施方案目录第一章网络系统设计概述41.1项目背景41.2项目流程51.3项目调查与分析61.3.1总体目标61.3.2具体调查与分析7第二章需求分析82.1设计网络需求92.2网络功能102.3企业办公网主干和信息点需求及分布102.4投资预算11第三章网络系统设计113.1网络设计依据113.2设计要求123.3设计目标133.4设备分析143.5网络拓扑结构设计153.6内部网络设计193.6.1核心层交换机的设计193.6.2汇聚层交换机的设计213.6.3接入层交换机的设计223.6.4路由协议的设计243.7IP地址的设计273.7.1IP地址规划和分配原则273.7.2网络地址分配283.8VLAN的设计283.8.1VLAN的划分的作用及原则283.8.2VLAN划分293.8.3VLAN之间安全控制303.9网管系统的设计313.10外部网络设计313.11综合布线33第四章方案实施354.1实施原则354.2网络拓扑图354.3项目实施364.3.1设备用途与命名规则364.3.2设备清单384.3.3设备端口配置384.3.4VLANID的划分与规则414.3.5IP地址的分配424.3.6设备配置42第五章网络维护605.1更新60WEB页面的版面、样式、内容的更新；公司共享资料的更新；网络教室、软件下载内容的更新；聊天室及电子论坛的维护等工作由管理员进行。605.2备份615.3诊断615.4安全615.5磁盘整理62第六章工程预算626.1项目总体预算626.2网络设备636.3服务器656.4安全系统666.5系统软件666.6机房建设676.7综合布线676.8光纤设备696.9培训71第七章总结72第一章网络系统设计概述1.1项目背景随着网络的逐步普及，中小型企业的建设是企业向信息化发展的必然选择，企业网络系统是一个非常庞大而复杂的系统，它不仅为企业现代化、综合信息管理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地传送给各个系统。而中小型企业工程建设中主要应用了网络技术中的重要分支局域网技术来建设与管理的，因此本毕业设计课题将主要以中小型局域网络建设过程可能用到的各种技术及实施方案为设计方向，为中小型企业的建设提供理论依据和实践指导。1.2项目流程网络项目施工一般可以分成三个阶段：项目调查与分析、项目实施、项目验收。对不同类型的网络项目施工，这三个阶段地具体内容可能会有所不同。制定项目计划时，要针对网络项目施工类型制定完整、准确的项目流程，为后续工作做好充分的准备。本项目包括IP地址、交换机和路由器配置，项目流程图如下：本项目是针对企业局域网的项目，首先，要对工程项目进行总体目标分析，再根据项目实施原则，对项目进行具体的调查与分析，画出网络拓扑结构图。然后，对设备命名与用途进行规范，并列出设备清单，可根据本项目的特点，进行IP地址的分配、交换机的配置、路由器的配置和系统扩展和优化，最后，对设备正常与否方面进行验收，对网络整体性能进行验收。1.3项目调查与分析1.3.1总体目标因为本项目是企业局域网，目的要求，要求企业内部主机和部分局域网用户能同时上INTERNET，并要求财务部和研发部只有总经理有权访问，其它部门可以相互访问，企划部和人事部上班时间不能访问外网，各部门均有流量限制，楼内有OA办公系统、财务管理系统、FTP服务器、DNS服务器、WEB服务器，故要有路由，防火墙，核心交换，二层交换，服务器等。1.3.2具体调查与分析网络中心技术部人事部技术部营销部人事部营销部厕所厕所营销部办公室一楼企划部科研部厕所厕所科研部财务部秘书部总经理办公室会议室办公室二楼公司办公大楼有两层，为了方便用户接入和扩展，路由、三层、汇聚层设备都安置在网络中心，接入层设备安置在办公室。为了使网络通信时安全可以使用划分VLAN并在三层交换上做访问控制列表以使不同VLAN之间不能互相访问，为了做到上网时间的控制，在三层交换上会使用到访问控制列表。第二章需求分析为实现上述目标，可以把整个系统建设分成两个部分，即：网络平台建设和Internet/Intranet平台建设。（1）网络平台是建立在结构化布线基础上的最基本的平台。可靠的网络平台是Internet/Intranet系统及应用系统正常运行的基础。网络平台的设计应包括局域网的设计、广域网的设计。（2）Internet/Intranet平台包括In...
