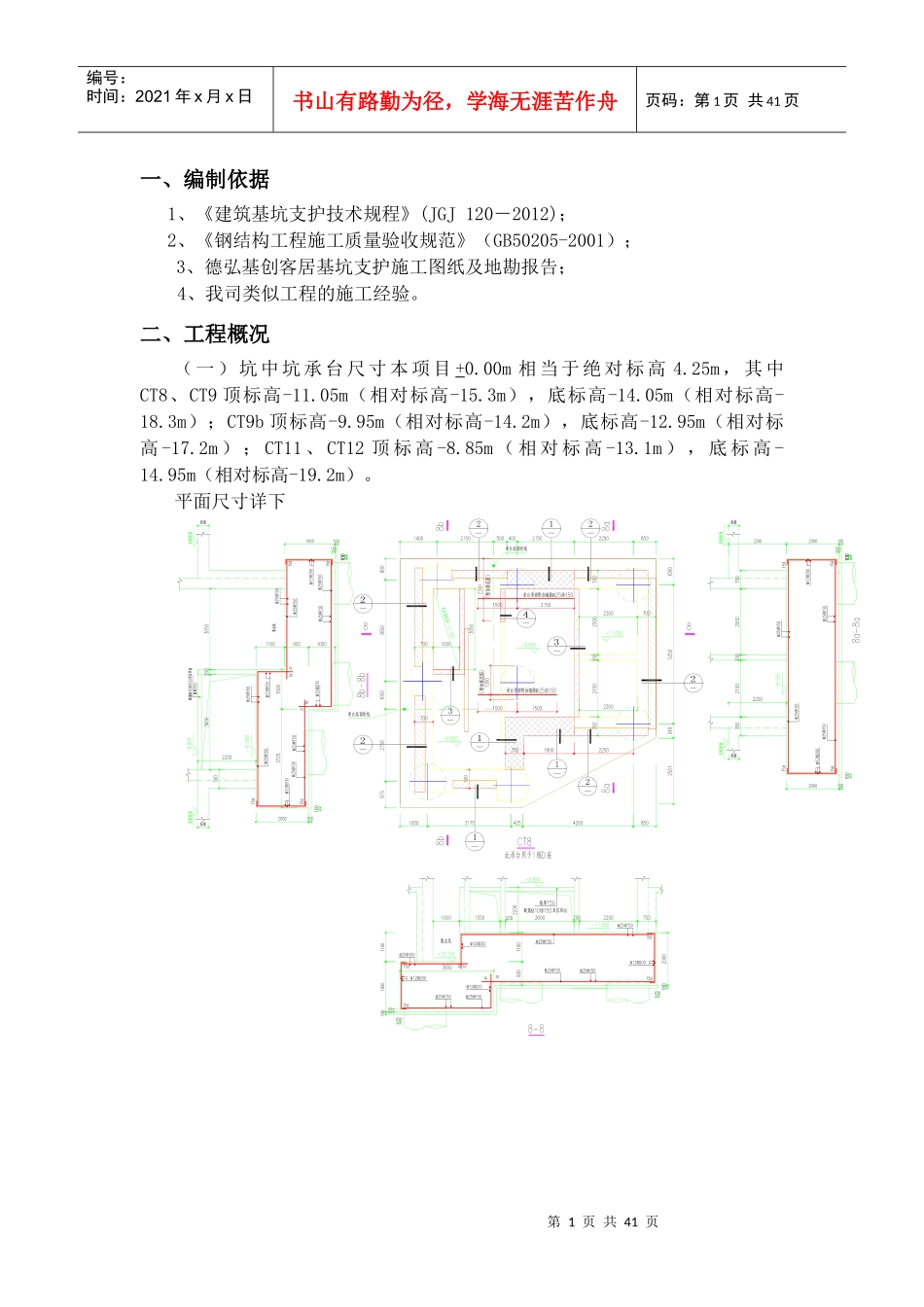

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页一、编制依据1、《建筑基坑支护技术规程》(JGJ120－2012)；2、《钢结构工程施工质量验收规范》（GB50205-2001）；3、德弘基创客居基坑支护施工图纸及地勘报告；4、我司类似工程的施工经验。二、工程概况（一）坑中坑承台尺寸本项目+0.00m相当于绝对标高4.25m，其中CT8、CT9顶标高-11.05m（相对标高-15.3m），底标高-14.05m（相对标高-18.3m）；CT9b顶标高-9.95m（相对标高-14.2m），底标高-12.95m（相对标高-17.2m）；CT11、CT12顶标高-8.85m（相对标高-13.1m），底标高-14.95m（相对标高-19.2m）。平面尺寸详下第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页（二）场地地层结构：全风化花岗岩（层序号为④1）：褐黄色，褐灰色，岩芯呈土状，手易捏碎，矿物组织结构均已破坏，原岩结构清晰，干钻可钻进。各孔均有分布，层厚1.00～10.00m，平均4.61m；层顶埋深15.00～20.00m，平均17.40m，层顶埋深-16.00～-10.82m，平均-13.32m。强风化花岗岩（层序号为④2）：褐黄色，褐灰色，岩石已风化成半岩半土第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页状，岩块手可掰开，裂隙发育，干钻难钻进，下部含较多中风化碎块。各孔均有分布，层厚3.70～15.00m，平均8.40m；层顶埋深17.00～25.00m，平均22.01m，层顶埋深-20.82～-13.02m，平均-17.93m。三、施工准备（一）场地测量控制网建立1、土方开挖根据土质情况进行放坡，放坡系数确定为1:12、坑中坑基坑地下水降低至-15m标高。3、现场设置围护轴线控制点并且施工阶段经常复核，并注意在施工作业时加以保护。4、现场设置水准点，在施工过程中保护水准点不被破坏。（二）技术准备：1、熟悉、审查施工图纸及有关技术文件；2、掌握地质勘察资料和技术经济资料；（三）施工物资的准备：施工管理人员根据工程需要，确定各阶段对材料，施工机械、设备，工具等的需要量，及时安排运输及进出场，使其满足连续施工的要求。1、施工机械设备的安装及调试；2、安排进场材料、构件及设备的堆放地点，并严格验收，检查以及核对数量和规格；3、进场的材料等质保资料必须齐全。（四）施工队伍准备：1、施工前对施工队伍进行劳动纪律的安全教育；2、做好职工、技术人员的培训和更新工作，提高职工的业务技术水平。四、工期、质量安全目标1、工期：15天/个2、质量：确保一次交验合格率100%。3、安全：杜绝轻伤和伤亡事故的发生。七、坑中坑钢结构围护主要施工方法（一）CT11、CT12钢结构围护方案主要施工做法1、场地平整；测量放线坑底宽出承台外围线700mm，坡比暂定1:1，视土层直立性可相应减少。2、同时在钢结构加工厂预制钢围护结构，钢围护结构高3200mm和4200mm；钢围护结构净空尺寸大于承台四周尺寸100mm，钢围护结构四周为钢板加背楞、无底和面。3、因场地条件所致，基坑存在两层内支撑梁，待土方挖至沉箱底标高后分第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页段吊入各单元沉箱，采用现场QTZ7030塔吊进行吊装，在坑底拼装焊接成型。3、由于基坑外的水位标高高于基坑底，钢围护结构能保证基坑外的水不渗入基坑内，确保基坑内的钢筋绑扎、混凝土浇筑等施工进度及施工质量。4、现场吊装钢结构围护结构，钢围护结构采用Q235B钢板，钢板厚8mm，加固立柱及背楞采用10号槽钢，测量定位并用钢丝绳固定钢结构围护，浇筑C30水下早强混凝土300mm厚，内配直径16@200双层双向钢筋。5、采用摩擦角大于30度碎石土进行土方回填6、施工期间要密切关注基坑及周边水位变化情况，遇基坑内水位较高时，可在附近3~5米区域内临时开挖设置1~3个集水井，集水井深度需低于基坑底0.5~1m，将基坑内积水抽排至周边临时集水井，在用水泵将临时集水井内积水抽排至距离所施工坑中坑20米以外的区域，达到不影响深坑防水施工，避免防水层被积...
