双级水处理设备使用说明书VIP免费

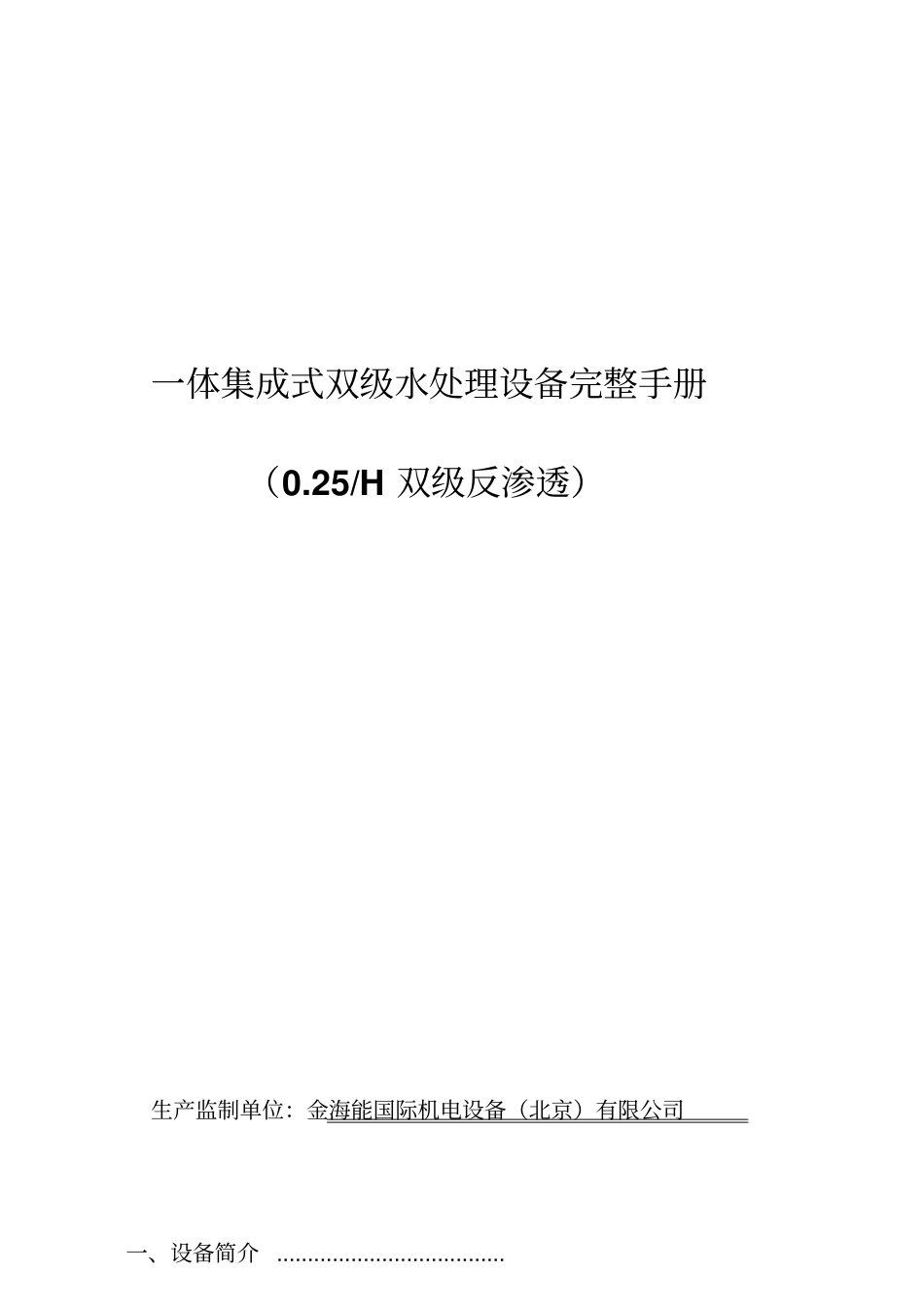

一体集成式双级水处理设备完整手册（0.25/H双级反渗透）生产监制单位：金海能国际机电设备（北京）有限公司一、设备简介.....................................二、设备工艺流程.................................三、设备技术要求....................................四、操作系统说明....................................1、系统手动全自动..................................2、系统控制........................................3、系统操作........................................五、系统控制说明....................................六、系统操作说明....................................七、设备操作维护....................................八、设备配置参数....................................九、设备安装条件与要求...........................十、技术培训........................................十一、设备售后保障措施及售后服务承诺................一、设备简介本设备采用“原水+多介质过滤器+空化装置+双级RO主机”水处理工艺。双级RO水处理系统具有优良的水质稳定性与安全性，能够产出更加纯净的低赫兹直饮水。系统设计依据：1、系统出水0.25吨/小時双级RO；2、原水电导率≤600μS/cm；3、一级纯化水电导率：＜20μs/cm；4、二级纯化水电导率:＜1-4μs/cm；5、系统水的利用率＞60%。设计标准依据：1、控制设备、测量仪表和电气设备的设计、制造符合有关规定和标准。2、适用水质：市政自来水或其它集中式供水为原水（符合《一生活饮用水卫生标准》（GB5749-2006）的要求）。3、出水水质：符合卫生部《生活饮用水水质处理设备卫生安全与功能评价规范——RO处理装置》（2001）、《饮用纯1净水水质标准》CJ94-2005的要求。二、工艺流程三、设备技术要求1、多介质过滤器：作用：活性炭复合滤芯是在原水进入膜前的最后一道过滤装置，它可以有效的去除自来水中的余氯及各种颗粒物，从而有效保护RO膜不受或少受污染；原水保安过滤器空化水箱空化装置一级增压泵一级RO二级增压泵二级RO净化水箱输送泵紫外线杀菌器（过流杀菌）取水口紫外线杀菌器（灌装杀菌）多介质过滤设备使用一定时期后也有堵塞现象，因此，一定时期后活性炭复合滤芯必须更换。更换依据：多介质过滤器前后的压力差在0.05-0.1Mpa时更换。2、工作水箱(原水箱)：作用：储备原水，并为下一级系统工作提供稳定的供水。水箱分高、中、低三个水位线，工作水箱降至低液位时补水电磁阀开启，进行补水，当水箱处于高水位时补水停止（PLC控制）；3、空化装置:作用：原水经过空化装置在(工作水箱)内循环n次产出低赫兹水（PLC控制）；4、高压泵、增压泵：作用：高压泵是提供给RO系统所需产水流量及水质的工作压力。5、RO膜壳：作用：RO膜壳采用医用级无死腔技术。管路无死端，系统内部水流不存在缓流或滞流现象，始终在高速流动冲刷，可有效避免细菌的滋生；使RO膜尽量少的受细菌的污染，并且安装更换RO膜元件方便快捷。6、RO膜系统RO膜元件采用美国陶氏公司（BW30-4040陶氏）或美国海德能公司的（ESPAI-4040）聚酰胺复合膜。通过增加膜面积而增大产水量，而不是靠加大膜通量及给水压力，故能保持低的污堵及速率。进而长期维持高流速，延长膜寿命。RO膜是设备的关键部件，对设备的产水量和品质起着决定性的作用。RO膜组件结构示意图：RO膜产水过程示意图：8、纯化水箱(成品水箱)作用：RO出水，进入纯化水箱，再通过纯化水箱送至售水机。水箱分高、中、低三水位；低于中水位时启动高压泵、增压泵，直至水箱高水位（工作水箱水位低位）时，（PLC控制）自动关闭高压泵、增压泵停止。9、紫外线杀菌装置作用：由于紫外线发出的光能量被生物体吸收,而引起细胞本身的变化，尤其是细胞中的核酸,对240-260nm间的紫外线吸收得多，引起核酸中遗传因子的变化，使其机能破坏，失去繁殖能力。失去繁殖能力的微生物，再受到紫外线的照射时，生物体发生膨胀，使生物体内的物质开始外流,直至坏死，导致了细菌的死亡，从而起到杀菌保鲜的作用。10、冲洗电磁阀：作用：冲洗电磁阀与调压阀并联于的浓水管道上，当系统开机时，...
