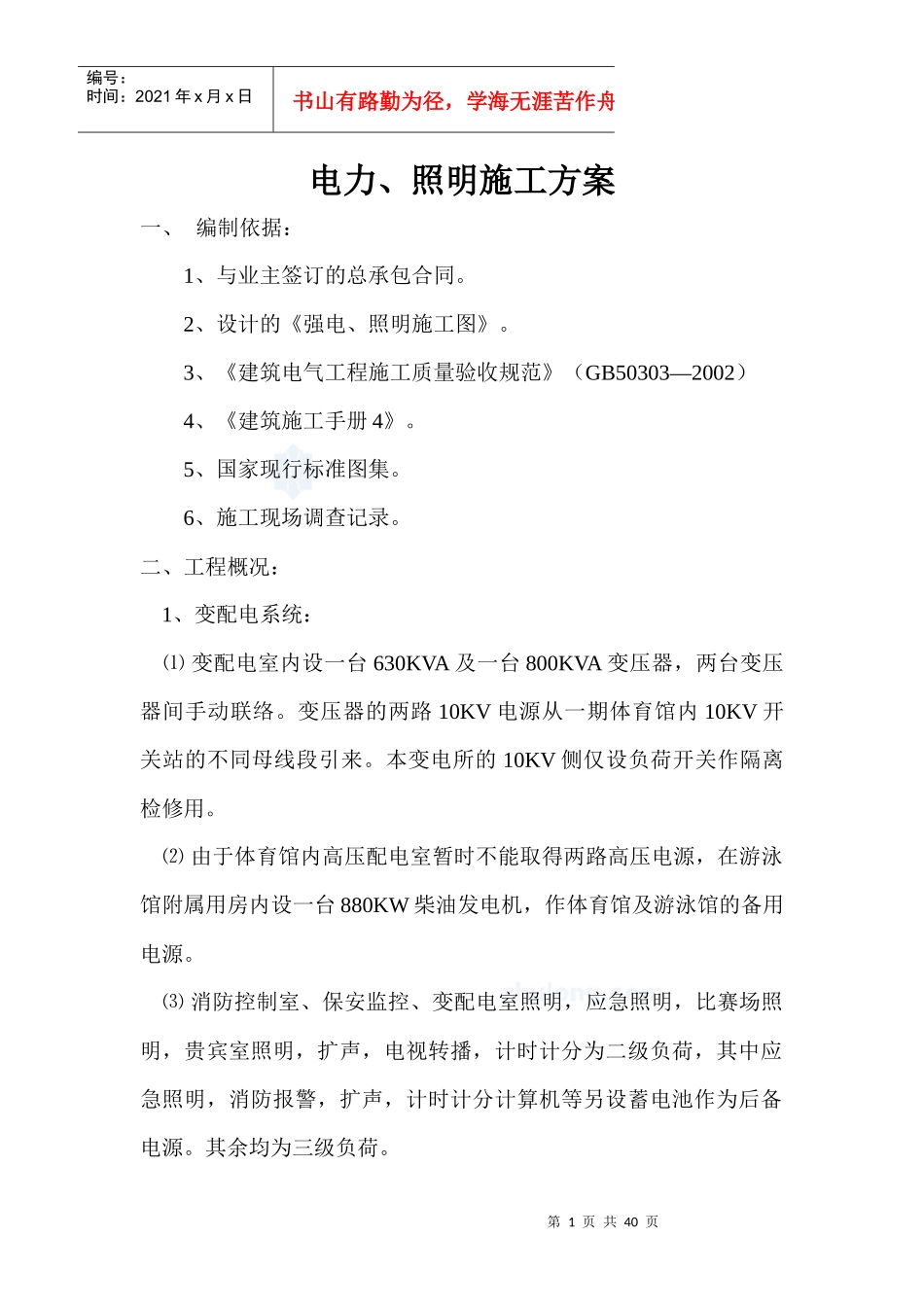

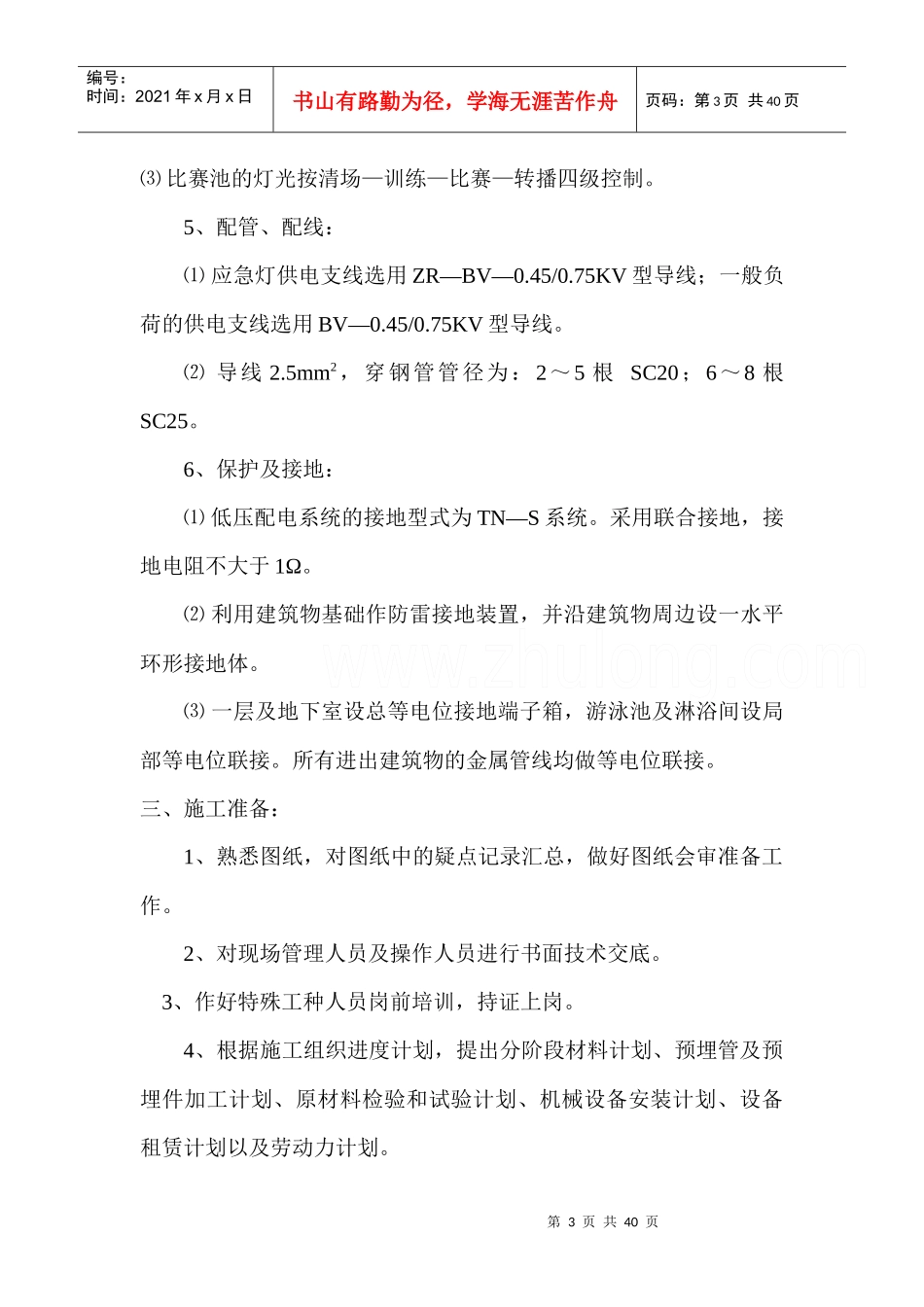

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页电力、照明施工方案一、编制依据：1、与业主签订的总承包合同。2、设计的《强电、照明施工图》。3、《建筑电气工程施工质量验收规范》（GB50303—2002）4、《建筑施工手册4》。5、国家现行标准图集。6、施工现场调查记录。二、工程概况：1、变配电系统：⑴变配电室内设一台630KVA及一台800KVA变压器，两台变压器间手动联络。变压器的两路10KV电源从一期体育馆内10KV开关站的不同母线段引来。本变电所的10KV侧仅设负荷开关作隔离检修用。⑵由于体育馆内高压配电室暂时不能取得两路高压电源，在游泳馆附属用房内设一台880KW柴油发电机，作体育馆及游泳馆的备用电源。⑶消防控制室、保安监控、变配电室照明，应急照明，比赛场照明，贵宾室照明，扩声，电视转播，计时计分为二级负荷，其中应急照明，消防报警，扩声，计时计分计算机等另设蓄电池作为后备电源。其余均为三级负荷。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页⑷二次测量和保护装置采用变电站自动化综合保护产品，值班室内设综合保护测控台，并与一期体育馆综合保护控制中心联络。2、配电系统：⑴消防控制室、保安监控、变配电室照明，应急照明，比赛场照明，贵宾室照明，扩声，电视转播，计时计分等负荷均由不同变压器引出的双回路供电，在末端自动切换。其中应急照明，消防报警，扩声，计时计分计算机等另设蓄电池作为后备电源。⑵低压配电线路采用WDZ—YJFE—0.6/1KV型辐照交联低烟无卤电缆（消防负荷采用WDZN—YJFE—0.6/1KV型辐照交联低烟无卤阻燃电缆）沿电缆沟或电缆托盘敷设。3、设备安装：⑴总配电箱和XL—21型箱落地安装；分配电箱挂墙或嵌墙安装，底边均距地1.5m；场边插座箱嵌墙安装，底边距地1.5m。⑵插座暗装，一般插座底边距地0.3m（图中注明的除外）；开关暗装，底边距地1.3m（图中注明的除外）。⑶疏散指示灯距地面0.5m，安全出口标志灯安装高度为2.2m.。4、照明：⑴照明设正常照明和应急照明。⑵应急照明和疏散指示灯设玻璃或其它非燃烧材料制作的保护罩。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页⑶比赛池的灯光按清场—训练—比赛—转播四级控制。5、配管、配线：⑴应急灯供电支线选用ZR—BV—0.45/0.75KV型导线；一般负荷的供电支线选用BV—0.45/0.75KV型导线。⑵导线2.5mm2，穿钢管管径为：2～5根SC20；6～8根SC25。6、保护及接地：⑴低压配电系统的接地型式为TN—S系统。采用联合接地，接地电阻不大于1Ω。⑵利用建筑物基础作防雷接地装置，并沿建筑物周边设一水平环形接地体。⑶一层及地下室设总等电位接地端子箱，游泳池及淋浴间设局部等电位联接。所有进出建筑物的金属管线均做等电位联接。三、施工准备：1、熟悉图纸，对图纸中的疑点记录汇总，做好图纸会审准备工作。2、对现场管理人员及操作人员进行书面技术交底。3、作好特殊工种人员岗前培训，持证上岗。4、根据施工组织进度计划，提出分阶段材料计划、预埋管及预埋件加工计划、原材料检验和试验计划、机械设备安装计划、设备租赁计划以及劳动力计划。第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页5、调查落实管材、设备的规格、品种、产地。6、编制施工预算。7、建立施工档案，以备施工中资料收集和分类。四、施工方法：1、工艺施工顺序：⑴线、缆导管预埋：施工准备→焊接钢管切断→套管预制或钢管套丝→随土建施工进度分层分段配管→管线补偿→跨接地线焊接→管线防腐→检查验收。⑵管内穿线：施工准备→配线→扫管→穿带线→导线与带线的绑扎→安护口→导线绝缘层剥切→导线连接→线路绝缘测定。⑶电缆埋设：施工准备→扫管→电缆拖放→穿带电缆→电缆沿桥架敷设→电缆头制作→电缆绝缘电阻测试→电缆相位检查→试运行。⑷配电箱安装：施工准备→检查预留孔洞→箱体固定→配电盘安装→配线→验收。⑸托盘安装：施工准备→施工放线→托盘支、吊架埋设→托盘安装→托盘跨接线安装。...
