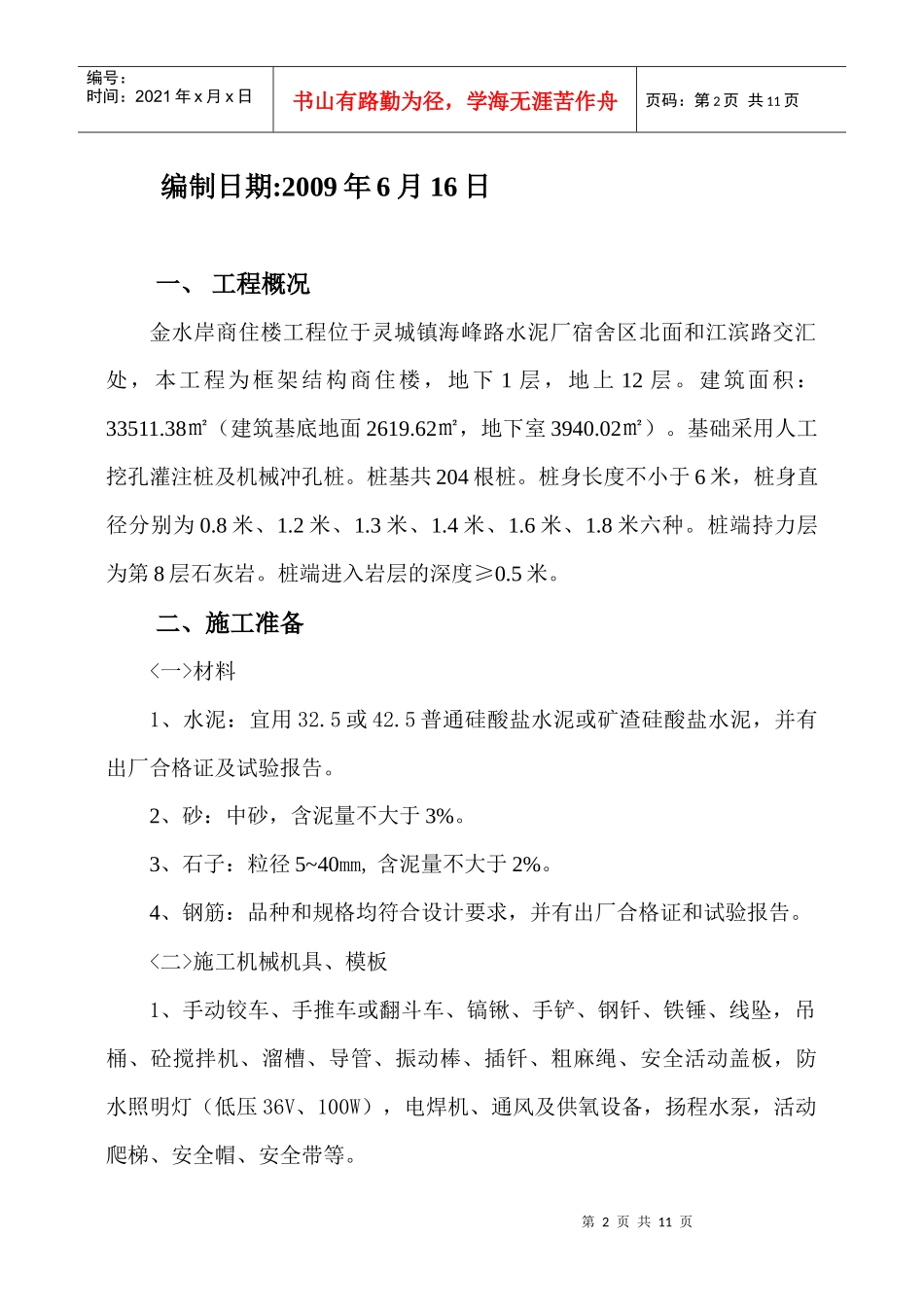

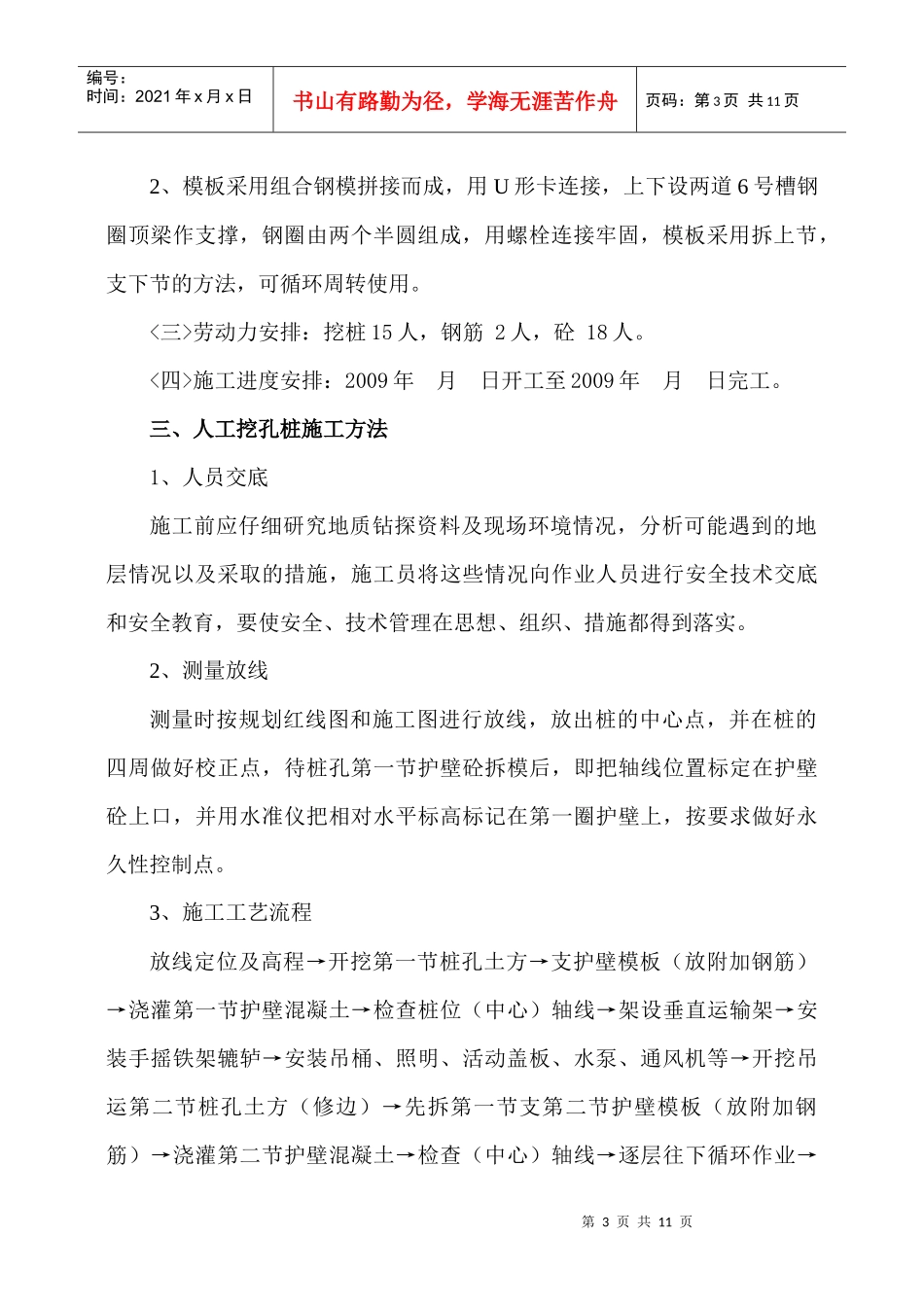

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页金水岸商信楼工程人工挖孔灌注桩施工方案编制单位：灵山县第二建筑工程公司第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页编制日期:2009年6月16日一、工程概况金水岸商住楼工程位于灵城镇海峰路水泥厂宿舍区北面和江滨路交汇处，本工程为框架结构商住楼，地下1层，地上12层。建筑面积：33511.38㎡（建筑基底地面2619.62㎡，地下室3940.02㎡）。基础采用人工挖孔灌注桩及机械冲孔桩。桩基共204根桩。桩身长度不小于6米，桩身直径分别为0.8米、1.2米、1.3米、1.4米、1.6米、1.8米六种。桩端持力层为第8层石灰岩。桩端进入岩层的深度≥0.5米。二、施工准备<一>材料1、水泥：宜用32.5或42.5普通硅酸盐水泥或矿渣硅酸盐水泥，并有出厂合格证及试验报告。2、砂：中砂，含泥量不大于3%。3、石子：粒径5~40mm,含泥量不大于2%。4、钢筋：品种和规格均符合设计要求，并有出厂合格证和试验报告。<二>施工机械机具、模板1、手动铰车、手推车或翻斗车、镐锹、手铲、钢钎、铁锤、线坠，吊桶、砼搅拌机、溜槽、导管、振动棒、插钎、粗麻绳、安全活动盖板，防水照明灯（低压36V、100W），电焊机、通风及供氧设备，扬程水泵，活动爬梯、安全帽、安全带等。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页2、模板采用组合钢模拼接而成，用U形卡连接，上下设两道6号槽钢圈顶梁作支撑，钢圈由两个半圆组成，用螺栓连接牢固，模板采用拆上节，支下节的方法，可循环周转使用。<三>劳动力安排：挖桩15人，钢筋2人，砼18人。<四>施工进度安排：2009年月日开工至2009年月日完工。三、人工挖孔桩施工方法1、人员交底施工前应仔细研究地质钻探资料及现场环境情况，分析可能遇到的地层情况以及采取的措施，施工员将这些情况向作业人员进行安全技术交底和安全教育，要使安全、技术管理在思想、组织、措施都得到落实。2、测量放线测量时按规划红线图和施工图进行放线，放出桩的中心点，并在桩的四周做好校正点，待桩孔第一节护壁砼拆模后，即把轴线位置标定在护壁砼上口，并用水准仪把相对水平标高标记在第一圈护壁上，按要求做好永久性控制点。3、施工工艺流程放线定位及高程→开挖第一节桩孔土方→支护壁模板（放附加钢筋）→浇灌第一节护壁混凝土→检查桩位（中心）轴线→架设垂直运输架→安装手摇铁架辘轳→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板（放附加钢筋）→浇灌第二节护壁混凝土→检查（中心）轴线→逐层往下循环作业→第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页开挖扩底部分→检查验收→吊放钢筋笼→放混凝土串筒→浇灌桩身混凝土（随浇随振）4、施工方法①放线定位及高程测量挖孔桩测量主要是桩位轴线及标高的控制，桩位轴线及标高的控制采取在地面设十字控制网，基准点的方法进行。测量时依据建筑物测量控制网资料和桩基平面布置图建立水平控制网，作好永久控制点，每根桩的四周都设置校正点。安装提升设备时，使吊桶的钢丝绳中心与桩孔中心线一致，可作挖土时粗略控制中心线用。护壁支模中心线及标高控制，是将控制轴线、高程引测到第一节混凝土护壁上，每节以十字线对中，吊大线坠作中心控制用，用尺杆作圆周量测，以基准点测量孔深，保证桩位，孔深和截面尺寸正确，符合设计要求。②成孔开挖桩孔由人工从上到下逐层进行，挖土次序为先挖中间部分后挖周边，按设计桩直径加2倍护壁厚度控制截面尺寸，允许尺寸误差30mm，岩层部分参照爆破施工方案.垂直运输采用手动铰车，吊到地面后，用手推车或机动翻斗车运出堆放。挖孔过程中，地下水不大时，可用潜水泵抽出或用吊桶吊出，如地下水较大时，应会同有关部门共同研究，采取高压灌止水，或采用钢管桩、冲孔桩等措施。③护壁施工第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页桩护壁...
