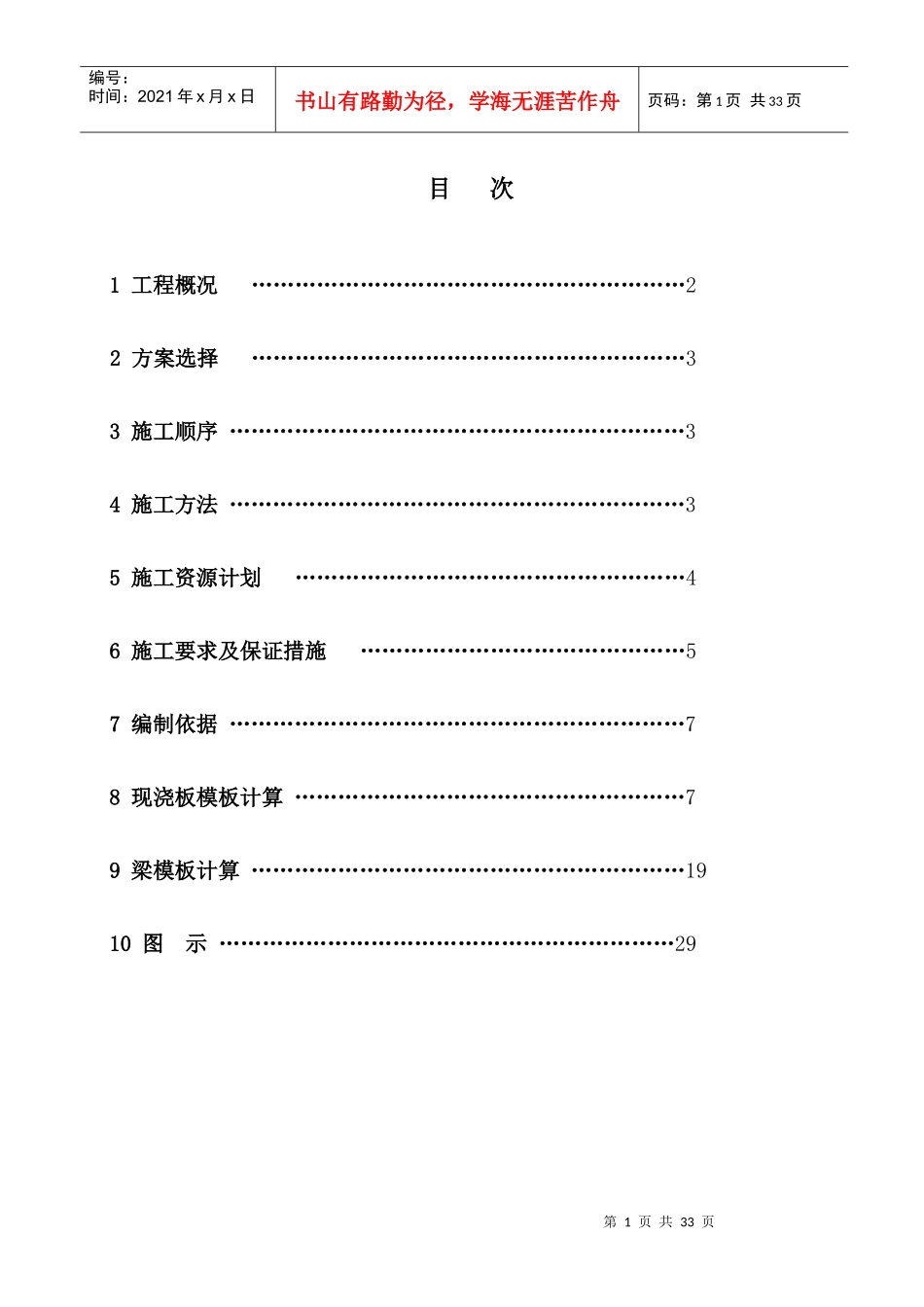

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页目次1工程概况……………………………………………………22方案选择……………………………………………………33施工顺序………………………………………………………34施工方法………………………………………………………35施工资源计划………………………………………………46施工要求及保证措施………………………………………57编制依据………………………………………………………78现浇板模板计算………………………………………………79梁模板计算……………………………………………………1910图示………………………………………………………29第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页第一章工程概况1、工程性质和作用工程名称：郓城县华誉龙泽湾B区项目工程7#8#10#11#12#楼建筑面积：22527.10㎡结构类型：六层砖混结构开竣工日期：2013年10月25日—2014年月日建设单位：新疆华誉建工集团房地产开发有限公司监理单位：郓城县建设工程监理中心勘察单位:郓城县工程地质勘察公司第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页设计单位：西安创元建筑设计院有限公司施工单位：新疆华誉建工（集团）有限公司2、建筑的结构特征本工程位于郓城县金河路西段。为六层砖混结构住宅楼，工程总建筑面积为22527.10㎡，南北宽17.30米，东西长50.40米，建筑高度为19.40米。基础为筏板基础，基础垫层砼强度等级为C20，±0.000以下混凝土强度等级为C30P6,以上为C25。抗震设防烈度为七度，结构设计使用年限为50年，整体建筑为长方形。该工程大部分梁为长4.1米，宽0.24米，高0.4米；现浇板大部分为长4.8米、3.4米、3.9米、4.2米，宽4.2米。厚0.10米；柱大部分为矩形柱长0.37米，宽0.37米，高3米。为了满足工程质量要求及柱、梁、板、楼梯的美观和几何尺寸方正，本工程模板采用竹胶板、定型方木，支柱全部采用直径为48mm的钢管。第二章方案选择根据本工程的工程性质及实际情况，本工程模板选择竹胶板木楞骨模板体系，采用10mm厚竹胶板作为面板，70mm×50mm方木为楞骨。用直径为48mm钢管为加固系统。本工程地下室层高为2.7米，一至五层为3米，本工程梁断面尺寸主要为：240*400。第三章施工顺序3.1施工顺序第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页基础及主体结构按照《郓城县华誉龙泽湾B区多层工程施工组织设计》的要求模板支设顺序按施工方案落实。3.2施工工艺现浇板、梁模板施工工艺：定位放线→支设脚手架→支设梁板梯底模→核对标高及位置→支设梁侧模→梁边加方木加固→支设板底部横杆→铺设板模方木楞骨→铺设模板→校正位置、修补边角及拉结牢固。第四章施工方法本工程模板基本采用竹胶板方木，其具有足够的强度、刚度和稳定性，能保证结构的各部分形状、尺寸和位置的正确性，并且接缝严密，确保不漏浆。施工前要对班组进行详细交底。3.1基础模板：安装前校核基础的中心线标高，无误后支模，先把侧模对准基础边线垂直竖立，用水准尺校正侧板顶面水平后，再用斜撑和水平撑钉牢、钉稳。3.2柱模板：柱模采用竹胶板，安装柱模前，先将柱底清扫干净，然后按照边线和模板厚度将柱底位置固定，再对准边线将柱模板竖起来，用临时支撑固定，然后用垂球校正，使其垂直，检查无误后，用钢管箍紧，并用木楔塞紧。接缝处为防止漏浆贴海绵条。3.3梁模板：首先复核梁中心线位置是否准确、无误后，确定梁标高，梁底模采用10厚的竹胶模板方木组合支设，侧模采用竹胶板和钢管架设，用管卡及卡具固定侧模，对架空的梁底部设底模并用直径48mm钢管支设牢固。3.4现浇板模板：采用竹胶合板，施工前对班组详细交底模板根据施工尺寸进第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页行场外制作，然后进行支设，支设前要根据施工图放好线，保证柱位置的正确性，在板底摸支摸后，必须对标高轴线进行校核。...
