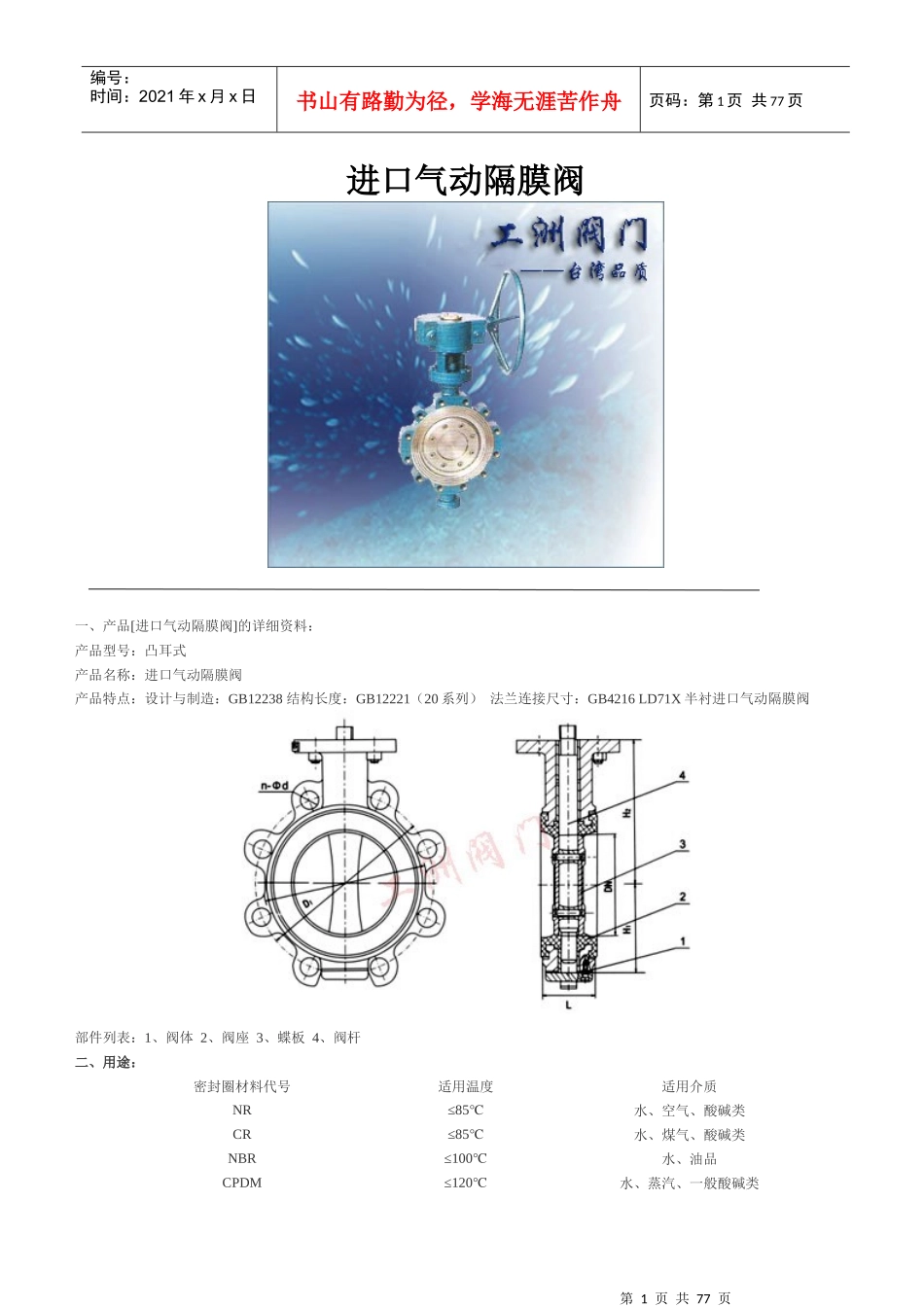

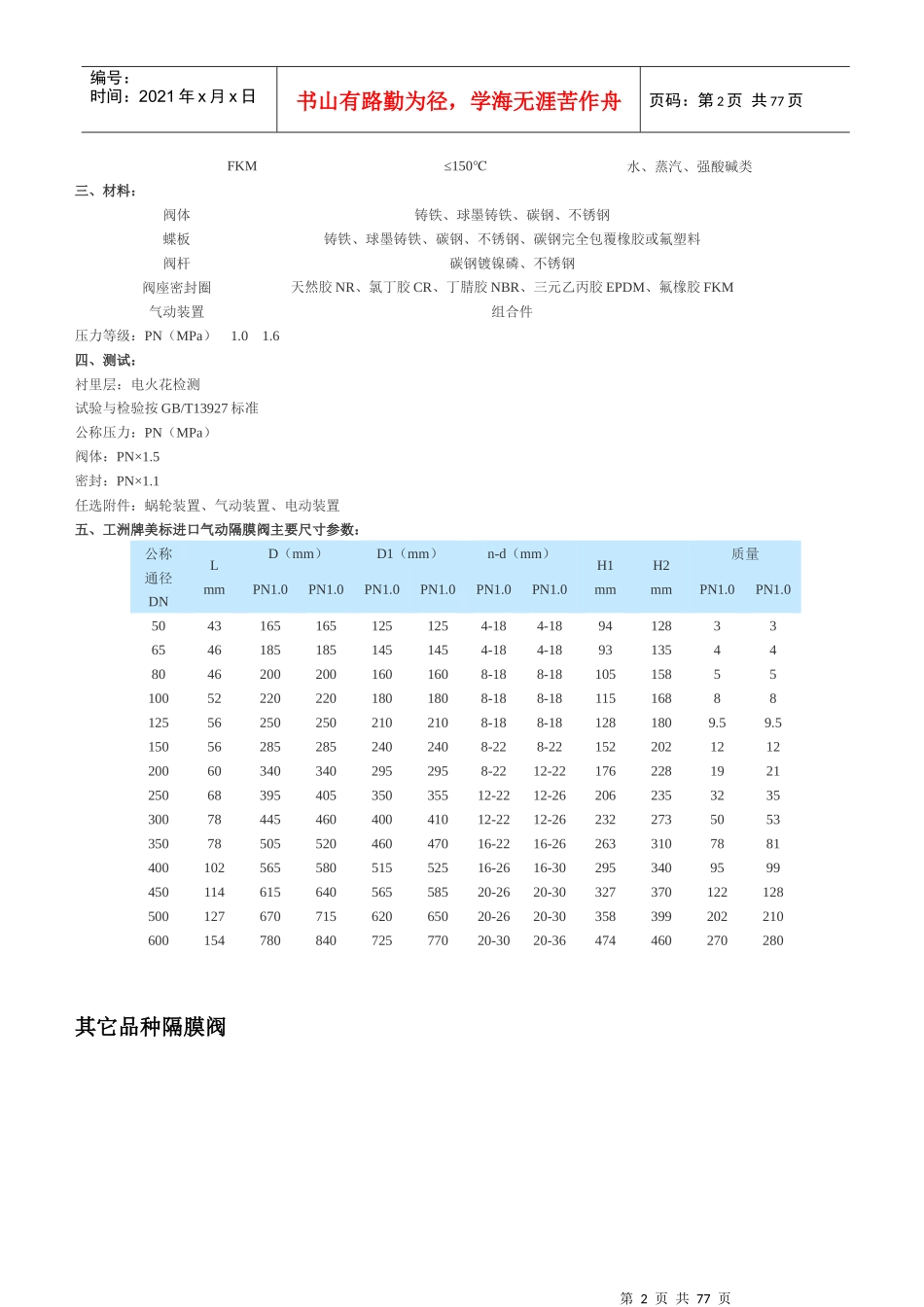

第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共77页进口气动隔膜阀一、产品[进口气动隔膜阀]的详细资料：产品型号：凸耳式产品名称：进口气动隔膜阀产品特点：设计与制造：GB12238结构长度：GB12221（20系列）法兰连接尺寸：GB4216LD71X半衬进口气动隔膜阀部件列表：1、阀体2、阀座3、蝶板4、阀杆二、用途：密封圈材料代号适用温度适用介质NR≤85℃水、空气、酸碱类CR≤85℃水、煤气、酸碱类NBR≤100℃水、油品CPDM≤120℃水、蒸汽、一般酸碱类第2页共77页第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共77页FKM≤150℃水、蒸汽、强酸碱类三、材料：阀体铸铁、球墨铸铁、碳钢、不锈钢蝶板铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料阀杆碳钢镀镍磷、不锈钢阀座密封圈天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM气动装置组合件压力等级：PN（MPa）1.01.6四、测试：衬里层：电火花检测试验与检验按GB/T13927标准公称压力：PN（MPa）阀体：PN×1.5密封：PN×1.1任选附件：蜗轮装置、气动装置、电动装置五、工洲牌美标进口气动隔膜阀主要尺寸参数：公称通径DNLmmD（mm）D1（mm）n-d（mm）H1mmH2mm质量PN1.0PN1.0PN1.0PN1.0PN1.0PN1.0PN1.0PN1.050431651651251254-184-18941283365461851851451454-184-18931354480462002001601608-188-1810515855100522202201801808-188-1811516888125562502502102108-188-181281809.59.5150562852852402408-228-221522021212200603403402952958-2212-2217622819212506839540535035512-2212-2620623532353007844546040041012-2212-2623227350533507850552046047016-2216-26263310788140010256558051552516-2616-30295340959945011461564056558520-2620-3032737012212850012767071562065020-2620-3035839920221060015478084072577020-3020-36474460270280其它品种隔膜阀第3页共77页第2页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共77页一：产品[衬里止回阀]的详细资料：产品型号：H41J/FS型产品名称：衬里止回阀产品特点：法兰连接止回阀设计与制造符合中国国家标准基本结构形式：旋启式、直通升降式公称压力PN0.6~1.6（MPa）公称通径DN15~500（mm）基本型号H41JH41FsH44JH44FsH41-F3/F46止回阀。遵循规范STANDARD设计与制造GB12235/GB12236结构长度GB12221/JB96（长一短系列）法兰尺寸JB78/JB79（GBHGSH）试验压力GB/T13927标志GB12220供货GB/T12252二、主要零件材料表：序号零件名称灰铸铁铸钢不锈钢超低碳不锈钢ZCPRPLRL1阀体、阀盖HT250WCBCF8CF8MCF3CF3M第4页共77页第3页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共77页2衬里层/阀盖衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）3轴、阀瓣（板）1Cr13/35WCB1Cr18Ni9/CF800Cr17Ni14Mo2/CF3M4螺栓35351Cr17Ni21Cr17Ni21Cr18Ni9Ti1Cr18Ni9Ti5螺母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9三、工洲牌衬里止回阀主要连接尺寸及重量：公称通径标准值参考值DN（mm）NPS（inch）LDD1D2fbZ-ΦdBHW（kg）PN0.6（MPa）151/21308055402124-Φ12105554203/41509065502144-Φ1211558525116010075602144-Φ121286063211/418012090702164-Φ141457574011/2200130100803164-Φ14160828502230140110903164-Φ1417895106521/22901601301103164-Φ14205105208033101851501253184-Φ182301202510043502051701453184-Φ182551353012554002352001753208-Φ183051585015064802602252003208-Φ183451806520084953152802553228-Φ184152151372501062237033531032412-Φ184902401503001269843539536242412-Φ235402651853501478748544541242612-Φ235853002154001691453549546242816-Φ236253602444501897859055051842816-Φ236803852765002097864060056843016-Φ23740415315第5页共77页第4页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共77页一、产品[新型止回阀]的详细资料：产品型号：H40F46产品名称：衬里止...
