戴尔M910 Nehalem-EX四路刀片服务器拆解VIP免费

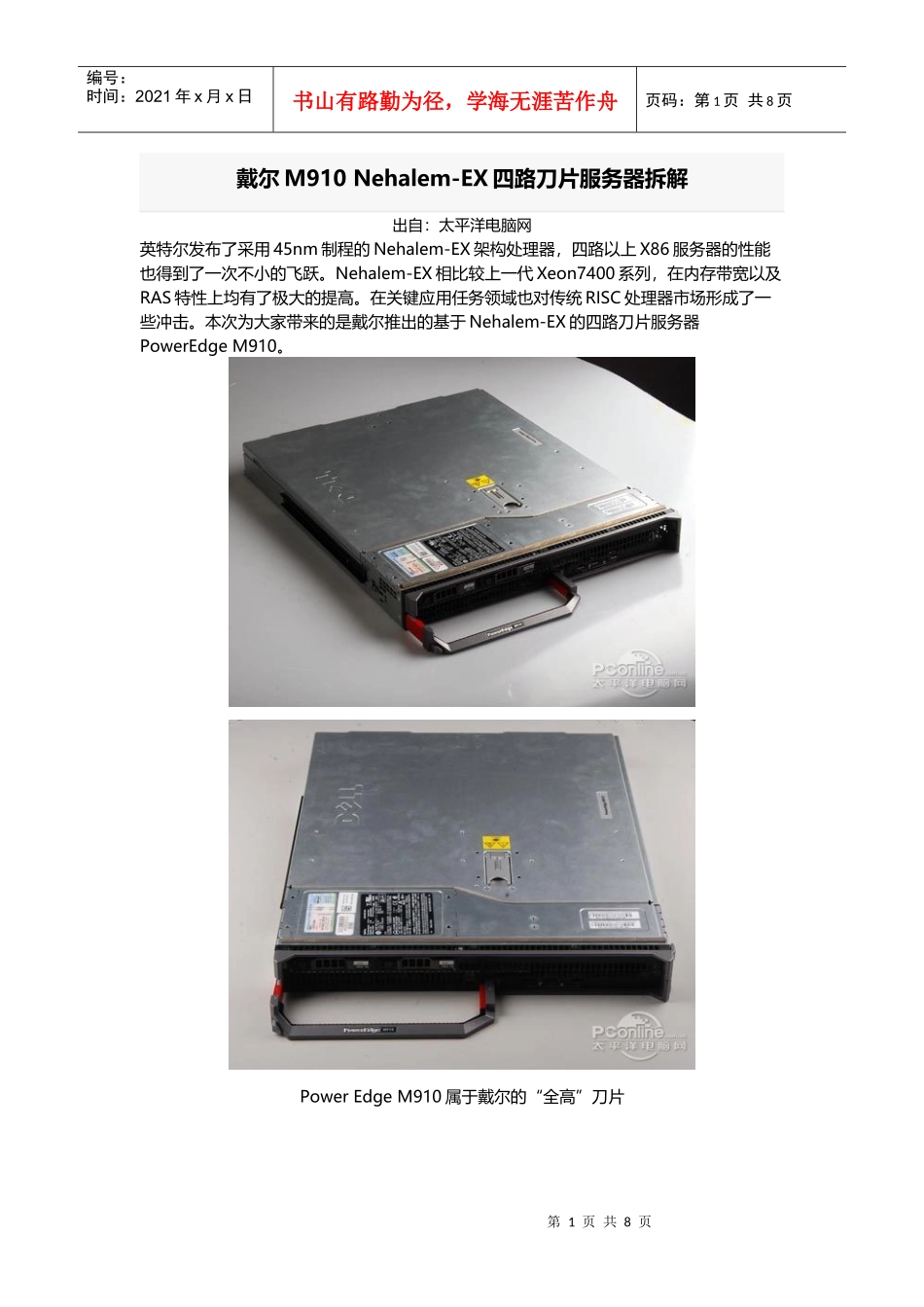

戴尔M910 Nehalem-EX四路刀片服务器拆解_第1页
1/8

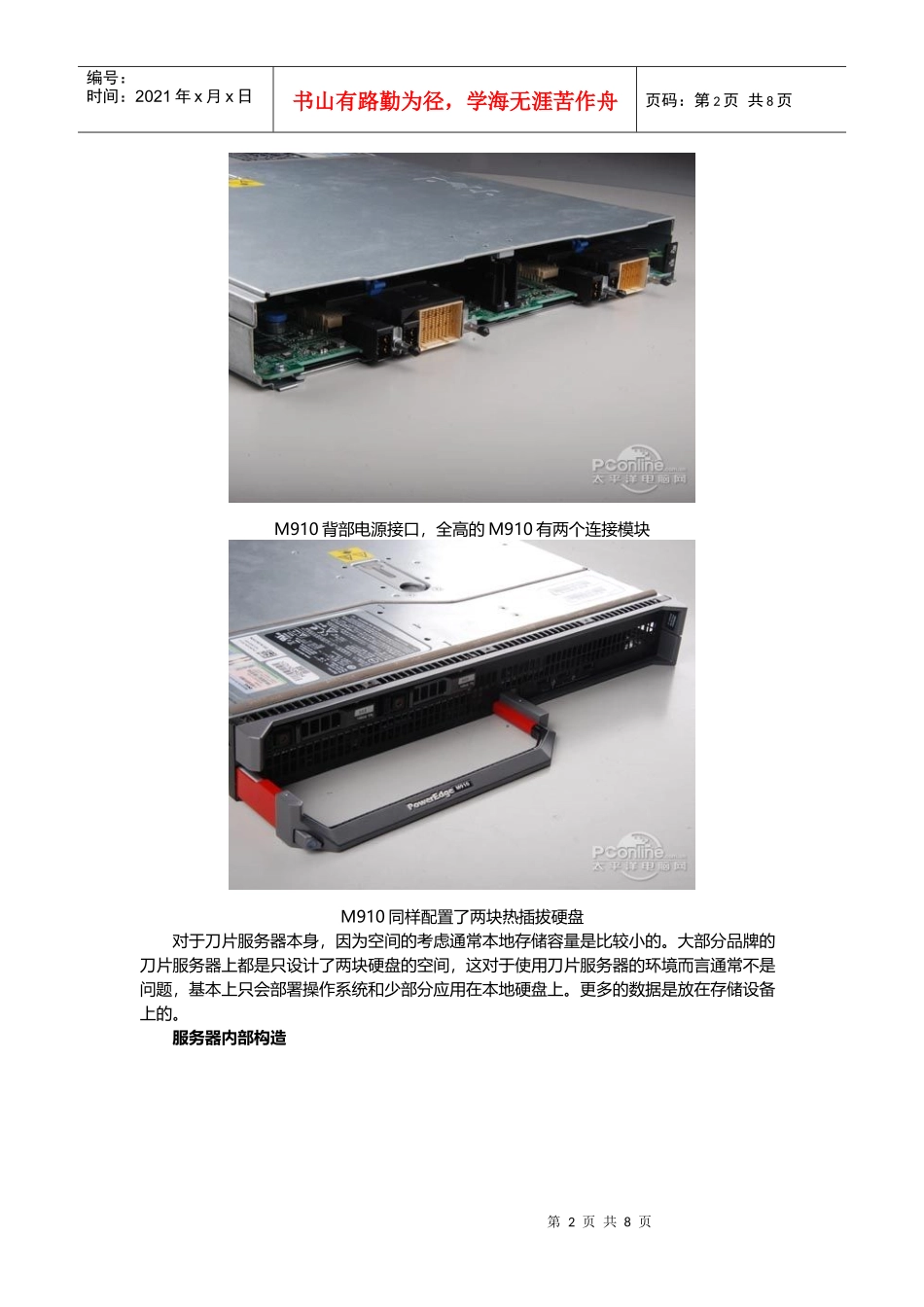

戴尔M910 Nehalem-EX四路刀片服务器拆解_第2页
2/8

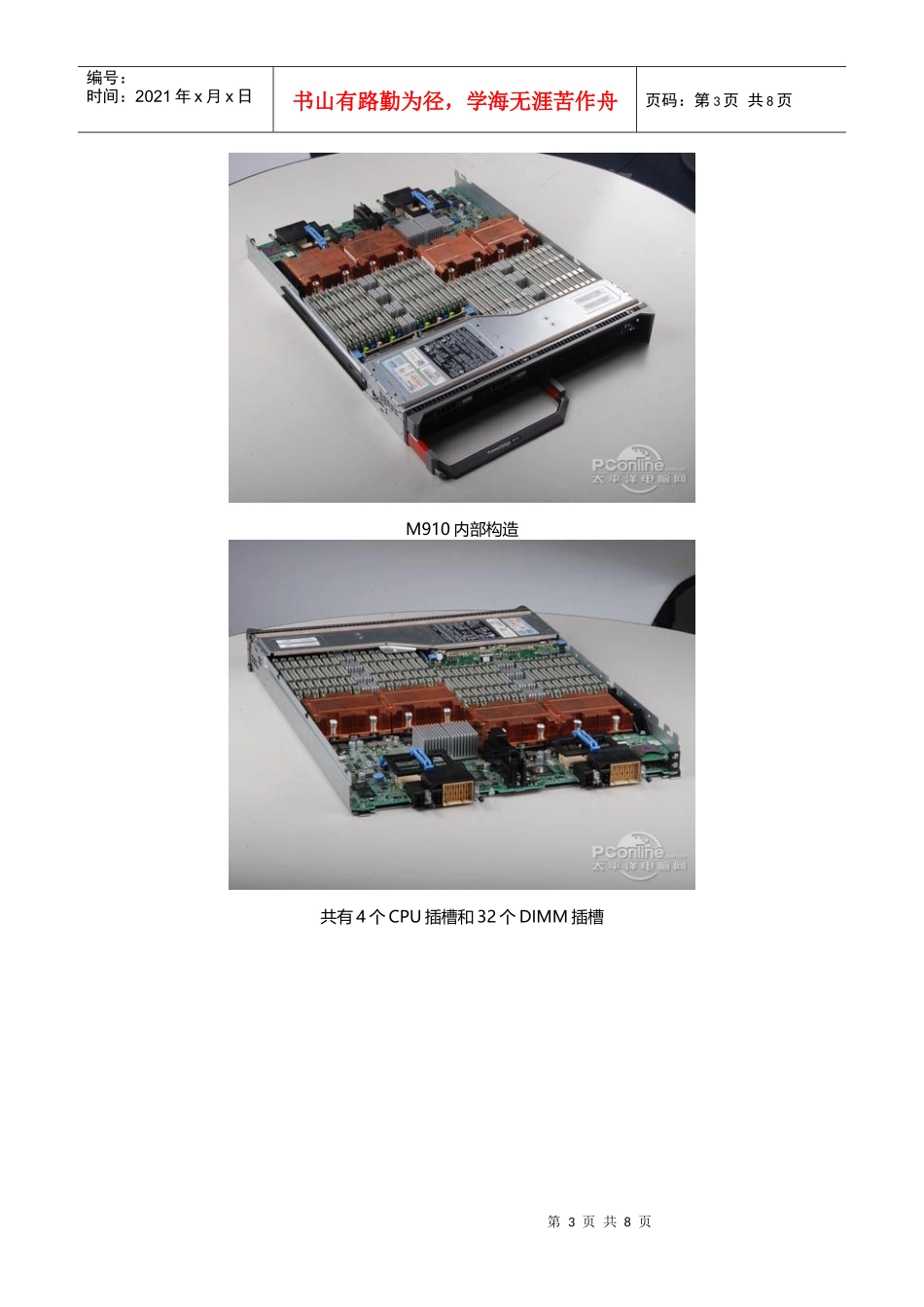

戴尔M910 Nehalem-EX四路刀片服务器拆解_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页戴尔M910Nehalem-EX四路刀片服务器拆解出自:太平洋电脑网英特尔发布了采用45nm制程的Nehalem-EX架构处理器,四路以上X86服务器的性能也得到了一次不小的飞跃。Nehalem-EX相比较上一代Xeon7400系列,在内存带宽以及RAS特性上均有了极大的提高。在关键应用任务领域也对传统RISC处理器市场形成了一些冲击。本次为大家带来的是戴尔推出的基于Nehalem-EX的四路刀片服务器PowerEdgeM910。PowerEdgeM910属于戴尔的“全高”刀片第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页M910背部电源接口,全高的M910有两个连接模块M910同样配置了两块热插拔硬盘对于刀片服务器本身,因为空间的考虑通常本地存储容量是比较小的。大部分品牌的刀片服务器上都是只设计了两块硬盘的空间,这对于使用刀片服务器的环境而言通常不是问题,基本上只会部署操作系统和少部分应用在本地硬盘上。更多的数据是放在存储设备上的。服务器内部构造第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页M910内部构造共有4个CPU插槽和32个DIMM插槽第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页内存之间银白色散热片下面的就是SMB芯片每个CPU对应支持8个DIMM,这8个DIMM通过两个SMB(ScalableMemoryBuffer)芯片来支持。Nehalem-EX现阶段只能最大支持DDR3-1066的内存第5页共8页第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共8页散热器下的Xeon7540和以往免拆卸工具的服务器不同,这次M910的CPU需要用螺丝刀才能搞定散热器和CPU。CPU插槽比起AMD的马尼库尔,这次Intel的CPU还算苗条第6页共8页第5页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共8页采用触点式设计的Nehalem-EX(Xeon7400采用的则是针脚式)M910采用的博科网络芯片,BCM5709BCM5709为双口千兆网卡芯片,支持8个RSS消息队列。戴尔M910服务器配置了两颗这样的芯片,提供了4个千兆网卡,但对于刀片服务器来说,需要对应有两个交换机模块来激活。第7页共8页第6页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共8页M910也提供了SD卡插槽在服务器上提供额外的SD卡插槽,可以装载如VMware的ESXi,开机就可以实现虚拟化配置,而双SD卡可以实现冗余,可在虚拟机管理程序级别提供故障转移,保障系统可靠性。Nehalem-EXXeon75406core2.0Ghz第8页共8页第7页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共8页越来越密集的集成度作为戴尔最新基于Nehalem-EX的刀片服务器,PowerEdgeM910的四路设计极大增加了计算密度。同时在刀片服务器一直为人诟病的内存扩展性上也设计了32个插槽。满足了Nehalem-EX设计之初的大内存高带宽的初衷。服务器整体上也继承了戴尔一贯做工精良的传统。稍后我们将为大家带来有关M910以及M1000e刀片中心的更多内容。
