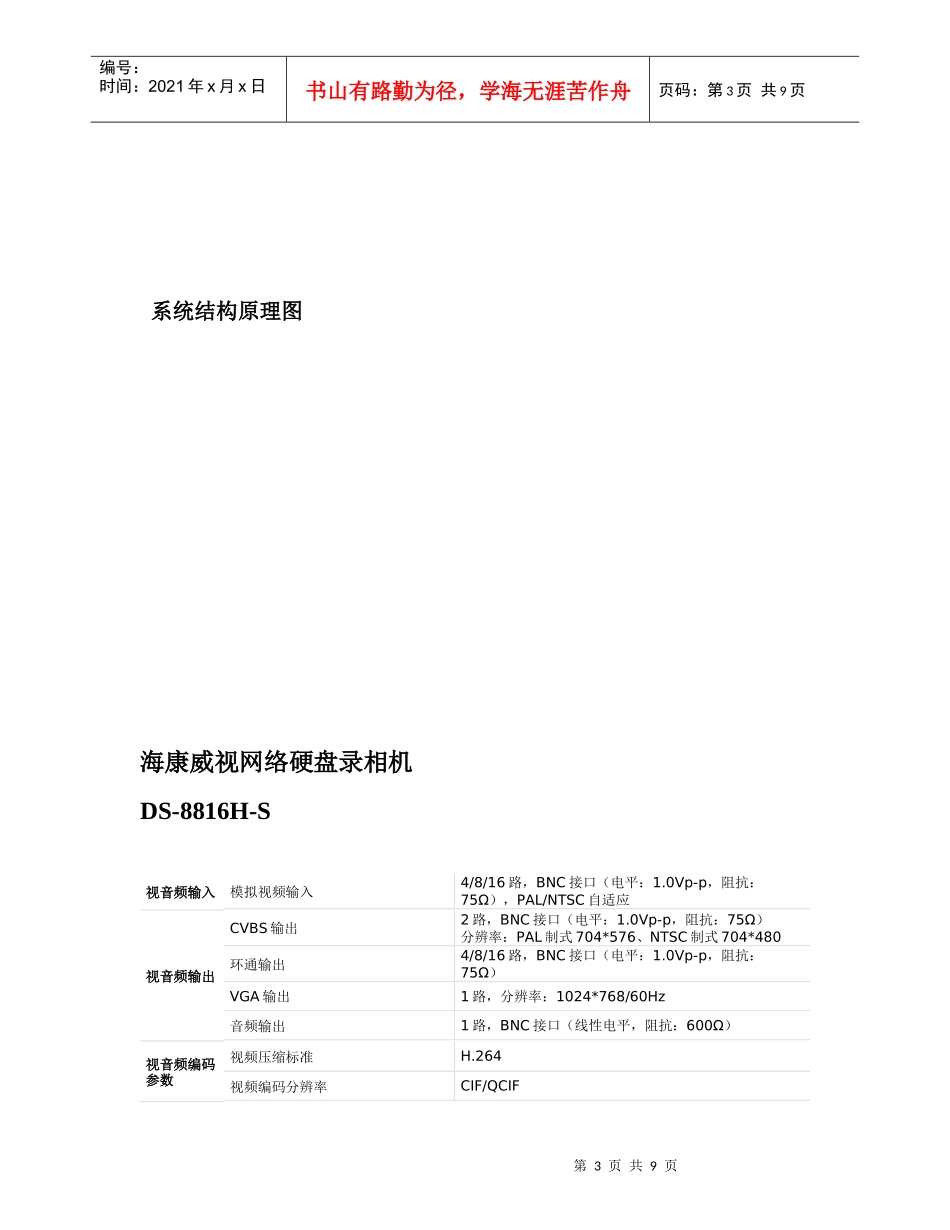

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料幸福轩海鲜大酒楼闭路电视监控系统设计方案2011年3月A、B方案第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页系统结构原理图海康威视网络硬盘录相机DS-8816H-S视音频输入模拟视频输入4/8/16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应视音频输出CVBS输出2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704*576、NTSC制式704*480环通输出4/8/16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）VGA输出1路，分辨率：1024*768/60Hz音频输出1路，BNC接口（线性电平，阻抗：600Ω）视音频编码参数视频压缩标准H.264视频编码分辨率CIF/QCIF第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页视频帧率PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒视频码率32Kbps-768Kbps，可自定义码流类型视频流音频压缩标准OggVorbis音频码率16kbps硬盘驱动器类型4/8个SATA接口最大容量每个接口支持最大容量2TB的硬盘外部接口语音对讲输入1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）网络接口1个，RJ4510M/100M自适应以太网口串行接口1个，标准RS-485串行接口；1个，标准RS-232串行接口；1个，键盘485串口USB接口3个，USB2.0报警输入4/16路报警输出2/4路其他电源AC220V，47--63HZ功耗≤40W工作温度-10℃--＋55℃机箱19英寸标准2U机箱尺寸445mm（宽）×470mm（深）×90mm（高）重量（不含硬盘）≤8Kg产品名称：30m内红外机产品型号：GLN-373HIIIR产品型号:GLN-373HIIIR图像传感器:1/3"SONYSuperHADCCD有效像素:PAL:752H×582VNTSC:768H×494V信号制式:PAL/NTSC水平清晰度:480TVL第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页最低照度:0LUX(IRON)信噪比:≥48dB视频输出幅度:CompositeVideoOutput(1.0Vp-p75ΩTerminated)自动增益控制:自动白平衡方式:自动跟踪逆光补偿方式:自动曝光模式:电子曝光电子快门:1/50(1/60)-1/100000秒伽马校正:0.45同步方式:内同步红外线作用距离:30m红外灯:Φ5/36unit850nmInfraredLED镜头:6mm(3.6mm/8mm/12mm/16mm可选)防水等级:IP66工作电压:DC12V±5%,800mA工作环境:-20°Cto+50°C净重/毛重:535g/790g产品名称：50m内红外机产品型号：GLN-382IIIR产品型号:GLN-382IIIR图像传感器:1/3"SONYSuperHADCCD有效像素:PAL:752H×582VNTSC:768H×494V第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页信号制式:PAL/NTSC水平清晰度:480TVL最低照度:0LUX(IRON)信噪比:≥48dB视频输出幅度:CompositeVideoOutput(1.0Vp-p75ΩTerminated)自动增益控制:自动白平衡方式:自动跟踪逆光补偿方式:自动曝光模式:电子曝光电子快门:1/50(1/60)-1/100000秒伽马校正:0.45同步方式:内同步红外线作用距离:50m红外灯:Φ8/30unit850nmInfraredLED镜头:12mm(6mm/8mm/16mm可选)第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页25m内红外机产品型号:GLN-513IR图像传感器:1/4"SONYCCD1/3”SONYSuperHAD有效像素:PAL:512H×582VNTSC:512H×492V信号制式:PAL/NTSC水平清晰度:420TVL最低照度:0LUX(IRON)信噪比:≥48dB视频输出幅度:1.0Vp-p75ΩTerminated自动增益控制:自动白平衡方式:自动跟踪逆光补偿方式:自动曝光模...
