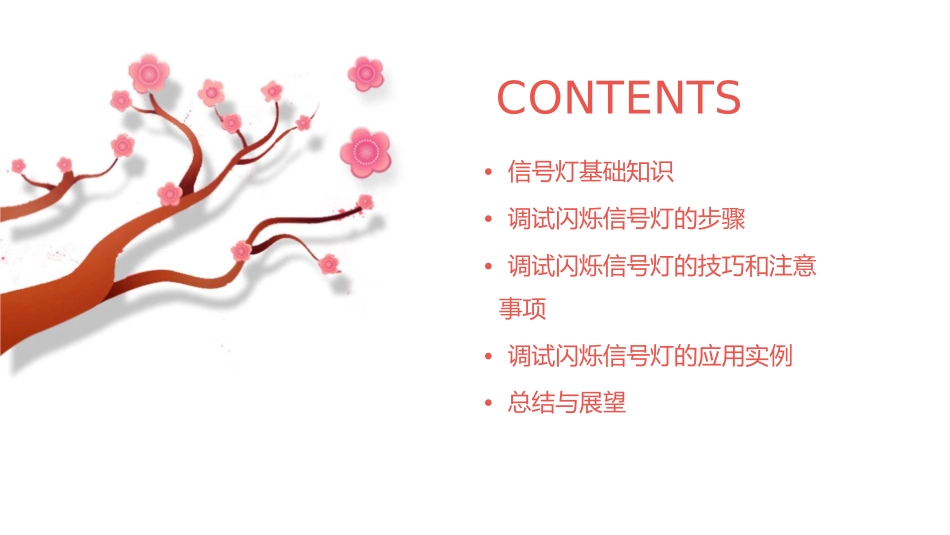

调试闪烁信号灯课件CONTENTS•信号灯基础知识•调试闪烁信号灯的步骤•调试闪烁信号灯的技巧和注意事项•调试闪烁信号灯的应用实例•总结与展望01信号灯基础知识信号灯的种类和用途航标信号灯用于海上航行，包括白、红、绿、黄等颜色的灯光，用于指示航道、指示危险区域等。交通信号灯用于指挥交通，包括红灯、绿灯和黄灯，分别表示停止、通行和警告。铁路信号灯用于铁路交通，包括红灯、黄灯和绿灯，分别表示禁止通行、注意和准许通行。信号灯的工作原理电源电路为信号灯提供电力。控制电路根据需要控制信号灯的亮灭和闪烁频率。光源发出可见光的器件，如LED、灯泡等。信号灯的常见问题及解决方法信号灯不亮信号灯闪烁频率不准确检查电源和控制电路是否正常工作，更换损调整控制电路的参数，使闪烁频率符合规定。坏的光源。信号灯颜色不正确信号灯亮度不足检查光源的颜色是否正确，更换损坏的光源。调整光源的亮度，或更换更亮的光源。02调试闪烁信号灯的步骤确定闪烁信号灯的频率和占空比总结词频率和占空比是闪烁信号灯的重要参数，需要准确测量和设定。详细描述首先，需要确定闪烁信号灯的频率和占空比，这是调试过程中的基本参数。频率决定了信号灯的闪烁速度，而占空比则决定了信号灯亮灭时间的比例。这些参数通常在电路设计阶段已经确定，但在实际应用中可能需要进行微调。选择合适的调试工具和测量方法总结词选择合适的调试工具和测量方法，能够提高调试效率和准确性。详细描述选择适合的调试工具和测量方法对于调试闪烁信号灯至关重要。常用的调试工具包括示波器、信号发生器和频谱分析仪等，它们可以帮助测量信号的波形、频率和幅度等参数。同时，需要根据具体的调试需求选择合适的测量方法，以确保测量结果的准确性和可靠性。调试闪烁信号灯的电路参数总结词通过调整电路参数，可以改变闪烁信号灯的性能和行为。详细描述在调试过程中，需要根据实际情况调整电路参数，以实现所需的闪烁效果。这些参数可能包括电阻、电容、电感等元件的值，以及电路中的电压和电流等参数。通过调整这些参数，可以改变信号灯的闪烁频率、占空比以及其他相关性能指标。测试和验证调试效果总结词详细描述对调试后的闪烁信号灯进行测试和验证，确在完成电路参数的调整后，需要对调试后的闪烁信号灯进行全面的测试和验证，以确保其性能符合预期要求。这包括检查信号灯的闪烁频率、占空比、亮度等参数是否符合设计要求，以及是否存在其他潜在问题。如果测试结果不满足要求，需要重新进行调试和调整，直到达到满意的性能为止。保其性能符合要求。03调试闪烁信号灯的技巧和注意事项掌握调试技巧，提高调试效率熟悉电路原理图逐步排查问题在开始调试之前，应熟悉电路原理图，了解信号灯的工作原理和电路连接方式。采用分步调试的方法，逐一排查可能的问题点，提高调试效率和准确性。使用适当的调试工具选择适合的调试工具，如示波器、万用表等，以便准确测量和观察信号灯的工作状态。注意安全，避免触电和损坏电路断开电源再调试在开始调试之前，务必确保电源已经断开，以避免触电危险。避免短路和过载在调试过程中，应避免电路短路和过载情况，以免造成电路元件损坏。注意静电防护在调试过程中，应采取防静电措施，避免静电对电路造成损害。调试过程中的常见问题和解决方法信号灯不闪烁检查电源是否正常，检查电路连接是否良好，检查控制信号是否正常输出。闪烁频率不准确调整控制信号的频率，或者更换合适的元件来调整电路的振荡频率。颜色不正确检查LED灯的颜色编码和连接方式，确保正确连接。闪烁不稳定检查电源电压是否稳定，检查控制电路的元件是否正常工作。04调试闪烁信号灯的应用实例交通信号灯的调试实例总结词交通信号灯是闪烁信号灯最常见的应用场景，调试过程需确保信号灯的稳定性和可靠性，以保证交通安全。详细描述交通信号灯用于控制交通流，保障道路安全。在调试过程中，需要检查信号灯的硬件设备，确保其正常工作；同时，还需调整信号灯的闪烁频率、颜色和持续时间等参数，使其符合交通规则和标准。广告牌信号灯的调试实例总结词详细描述广告牌信号灯用于吸引注意力并传递信息，...
