汽提塔及汽提塔塔板数计算课件VIP免费

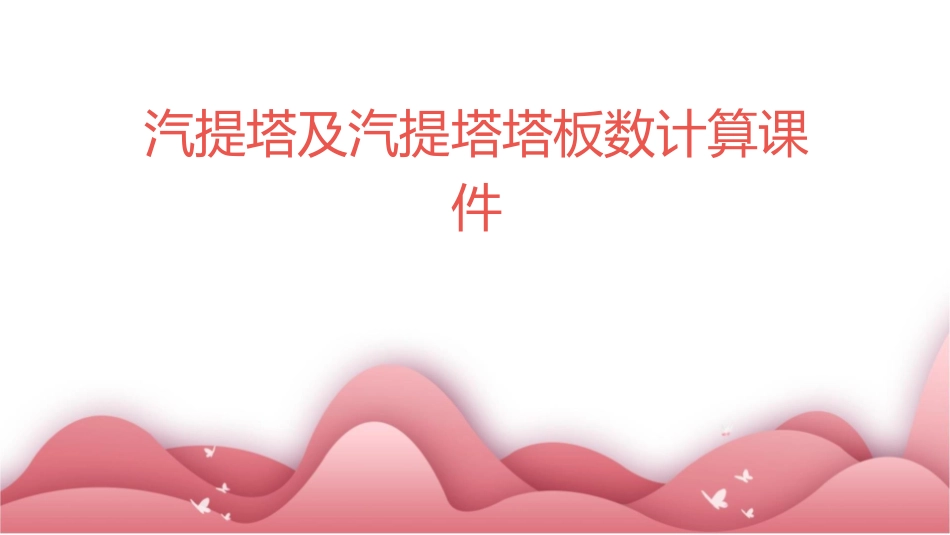

汽提塔及汽提塔塔板数计算课件_第1页
1/27

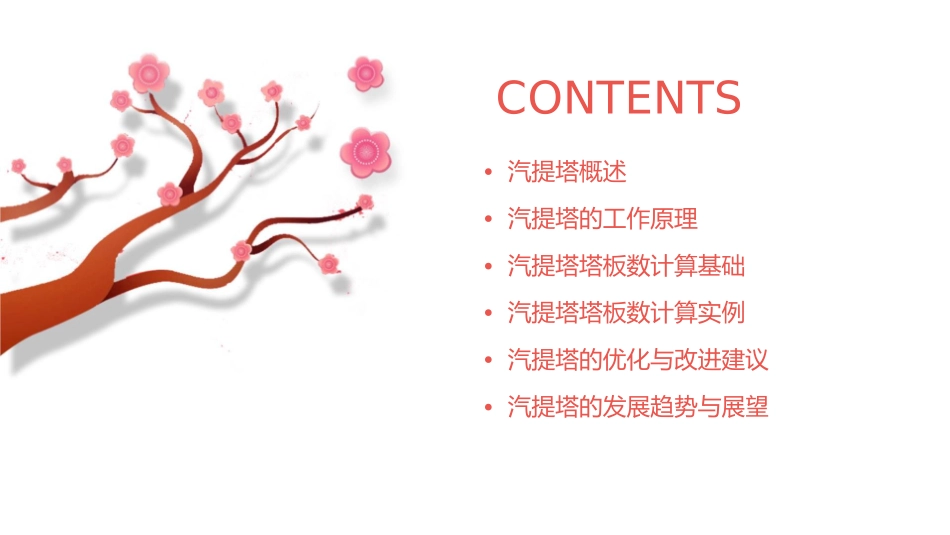

汽提塔及汽提塔塔板数计算课件_第2页
2/27
汽提塔及汽提塔塔板数计算课件_第3页
3/27
汽提塔及汽提塔塔板数计算课件CONTENTS•汽提塔概述•汽提塔的工作原理•汽提塔塔板数计算基础•汽提塔塔板数计算实例•汽提塔的优化与改进建议•汽提塔的发展趋势与展望01汽提塔概述汽提塔的定义与作用汽提塔的作用是通过降低液体中某种组分的蒸汽分压,使其从液相中分离出来。汽提塔是一种用于分离液体和气体的装置,也称为萃取塔或蒸馏塔。汽提塔广泛应用于化工、石油、食品和环保等领域,用于分离液体混合物中的组分或提高气体中某种组分的浓度。汽提塔的分类与特点汽提塔按结构可分为填料塔和板式塔。填料塔的特点是结构简单、易于维护,但传质效率相对较低。板式塔则具有较高的传质效率和较大的通量,但结构复杂、造价较高。汽提塔的应用与重要性汽提塔在化工生产中应用广泛,例如用于分离液体混合物中的组分,回收和纯化气体等。汽提塔对于提高产品质量、降低能源消耗和减少环境污染等方面具有重要意义。在石油化工和煤化工等领域,汽提塔也常用于气体分离和净化,以满足生产工艺要求和环保标准。02汽提塔的工作原理汽提塔内物质流程原料油进入汽提塔蒸汽与原料油在塔板上接触汽提塔的原料油从顶部进入,通过降液管分蒸汽从汽提塔的底部进入,与原料油在塔板配到各个塔板。上充分接触。轻组分被汽提重组分留下并从塔底排出在蒸汽的作用下,原料油中的轻组分被汽提出来,向上流动。原料油中的重组分则留在了塔底,并从汽提塔底部的出口排出。汽提塔的工作原理传质过程汽提塔内也存在传质过程,即蒸汽与原料油之间进行质量和能量的传递。物理过程汽提塔内主要发生的是物理过程,即轻组分被汽提出来,重组分被留下。操作条件汽提塔的操作条件包括蒸汽流量、温度、压力等,这些条件会影响汽提效果和产品质量。汽提塔的主要功能010203分离轻组分提高产品质量回收有用组分汽提塔的主要功能之一是分离原料油中的轻组分,这些轻组分可以作为产品或进一步加工的原料。通过汽提,可以去除原料油中的有害物质,提高产品质量。汽提塔还可以回收原料油中的有用组分,如汽油、柴油等,提高资源的利用率。03汽提塔塔板数计算基础汽提塔塔板数的定义与意义汽提塔塔板数的定义汽提塔的塔板数是指汽提塔内用来分离液体和气体的塔板的数量。汽提塔塔板数的意义汽提塔的塔板数是衡量汽提塔分离液体和气体效果的重要指标,也是决定设备投资和操作成本的重要因素。汽提塔塔板数计算的原则和方法计算原则汽提塔塔板数的计算应遵循“液-气相平衡关系”的原则,即在不同温度和压力下,液体和气体达到平衡状态时的组成和性质。计算方法根据已知的液体和气体的性质,通过逐板计算的方法,确定每块塔板上液体和气体的组成和性质,最终得到汽提塔的总塔板数。汽提塔塔板数与设备性能的关系汽提塔塔板数与设备分离效果1汽提塔的塔板数越多,液体和气体的分离效果越好,但同时也会增加设备的投资和操作成本。汽提塔塔板数与设备能耗汽提塔的塔板数越多,分离液体和气体的能耗也越高,因此需要在保证分离效果的前提下,选择合适的塔板数以降低能耗。23汽提塔塔板数与设备稳定性汽提塔的塔板数过多会导致操作不稳定,因此需要根据工艺条件和产品质量要求选择合适的塔板数。04汽提塔塔板数计算实例某化工企业汽提塔的工艺流程及操作条件工艺流程该化工企业采用XX工艺,生产过程中需要使用汽提塔对原料进行提纯。汽提塔的工艺流程包括原料进入、预热、汽提、冷凝、回流等步骤。操作条件汽提塔的操作条件包括压力、温度、液位等参数。其中,压力是汽提塔操作的重要参数之一,需根据工艺要求进行控制;温度则通过加热和冷凝的方式进行调节;液位则反映了塔内液体和气体的分布情况。汽提塔塔板数计算过程及结果分析计算过程根据化工原理和实际生产经验,汽提塔的塔板数计算需要考虑原料性质、操作条件、分离要求等因素。计算过程中,需要使用相关的公式和图表,如亨利定律、塔板效率曲线等。结果分析通过计算,可以得到汽提塔的塔板数。根据结果分析,该化工企业选择的汽提塔塔板数能够满足工艺要求,实现原料的有效提纯。同时,结果也表明该汽提塔具有较高的分离效率和较低的能耗。汽提塔塔板数计算结果的应用及意...
